Перелом в судьбе телескопов-рефлекторов наступил в 1853 г., когда Юстус фон Либих предложил метод выделения металлического серебра из раствора нитрата серебра для наружного покрытия стекла тонкой отражающей пленкой. В 1856 г. немецкий физик Карл Август фон Штейнгейль и независимо от него французский физик Леон Фуко применили этот метод для изготовления астрономических зеркал. С этого момента почти без исключений зеркала телескопов делали из стекла, которое легче бронзы и проще в обработке. К тому же серебряная пленка лучше отражает свет, чем полированный спекулум. Когда слой серебра тускнеет, его просто смывают и наносят новый; металлическое же зеркало в этом случае необходимо заново полировать.

Рис. 3.9. Ахроматический двухлинзовый объектив. Пунктирные линии показывают ход лучей в том случае, если бы свет прошел только сквозь положительную линзу. Вторая, отрицательная линза обладает сильным обратным хроматизмом. Она удлиняет фокусное расстояние и сводит оба цвета в одном фокусе (0).

Развив метод Хэдли, Фуко предложил новый способ проверки сферической формы зеркала. Он освещал его через маленькое отверстие, помещенное чуть в стороне от центра кривизны сферы, и рассматривал изображение этого отверстия, образованное рядом с ним отраженными лучами. Это же делал 200 лет назад и Хэдли. Но Фуко рассматривал изображение не на экране, как Хэдли, а глазом, поместив перед ним пластинку с острым и ровным прямолинейным краем – «нож». Двигая ее, Фуко наблюдал, как изменяется освещенность поверхности зеркала, и по форме тени легко определял отклонение поверхности от идеальной сферы. Этот метод настолько прост и чувствителен, что «нож Фуко» до сих пор применяется при изготовлении зеркал.

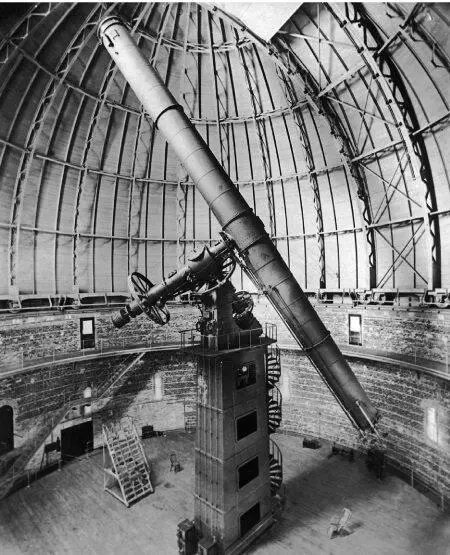

Рис. 3.10. Крупнейший в мире Йерксский рефрактор (1897 г.) диаметром 40 дюймов (102 см), установленный чуть севернее г. Чикаго, на берегу небольшого озера Женева.

В то время как технология изготовления рефлекторов во второй половине XIX в. быстро совершенствовалась, эволюция рефрактора практически остановилась. Современные рефракторы мало изменились с эпохи Фраунгофера. Правда, улучшились качество и ассортимент оптического стекла, но полностью победить хроматическую аберрацию все равно не удалось. Ее сводят к минимуму лишь в небольшой области спектра: в желто-зеленой, если телескоп предназначен для визуальных наблюдений, и в голубой, если для фотографических. Оба крупнейших в мире рефрактора, Ликский и Йерксский, – визуальные, с объективами диаметром около 1 м. Оба были построены в конце XIX в. и установлены на экваториальных монтировках немецкого типа, какие делал Фраунгофер. Заготовки для линз их объективов были отлиты во Франции, а сами объективы изготовила знаменитая американская фирма «Алван Кларк и сыновья».

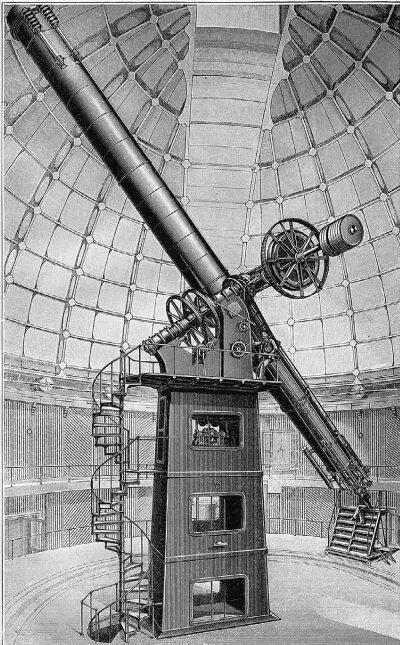

Рис. 3.11. Ликский рефрактор (1888 г.) диаметром 36 дюймов (91 см), установленный на горе Гамильтон в Калифорнии.

Хотя ахроматические объективы уже применялись, рефракторы все равно делали весьма длинными. Отчасти это диктовалось желанием окончательно устранить хроматическую аберрацию, но были и другие соображения. Дело в том, что размер изображения в фокальной плоскости объектива зависит от его фокусного расстояния. У 40-дюймового Йерксского рефрактора фокусное расстояние 19 м, при котором угол в 0,5″, соответствующий высочайшей четкости изображений при абсолютно спокойной атмосфере, эквивалентен расстоянию 37 мкм в фокальной плоскости. Примерно такого же размера и зерно фотоэмульсии. Поэтому такой телескоп мог фиксировать на фотопластинках самые четкие изображения. Да и визуально рассматривать в него крупные изображения тесных двойных звезд и мелких деталей на поверхности планет было очень удобно. У Йерксского рефрактора диаметр лунного диска в фокусе получается около 17 см. Размер фотопластинок у этого телескопа 20x25 см, так что полная Луна легко умещается на них. Длиннофокусные рефракторы позволили получить прекрасные фотографии целиком всего лунного диска. Заметим, что астрономы для съемки неба всегда использовали не пленку, а именно стеклянные фотопластинки из-за их высокой жесткости: даже через 100 лет хранения они не деформируются и позволяют измерять относительное положение звездных изображений с точностью до 3 мкм, что для крупных рефракторов, подобных Йерксскому, соответствует на небе дуге в 0,03″.
