Далее на вашем пути зубец T, отражающий расслабление миокарда желудочков. Обычно во всех отведениях, где регистрируется высокий R, зубец T положительный. Если с сердцем нет проблем, то в отведениях I, II, aVF, V 2—V 6зубец T всегда положительный, причем TI > TIII, а TV 6> TV 1. В aVR он всегда отрицательный.

Интервал Q – T – сокращение желудочков, потому что в это время возбуждаются все отделы желудочков. Иногда следом за зубцом T появляется небольшой зубец U. Образуется он из-за кратковременной повышенной возбудимости миокарда желудочков после их расслабления.

На этом можно сказать, что вы закончили анализировать ЭКГ и можете дать себе заключение, которое обязательно должно отражать:

✓ какой у вас ритм (синусовый или нет);

✓ какова регулярность ритма (правильный он или нет);

✓ какова ЧСС;

✓ как расположена электрическая ось сердца;

✓ есть ли нарушение ритма, проводимости, увеличение или перегрузка желудочков и предсердий, повреждение миокарда (ишемия, дистрофия, некрозы, рубцы).

Обратите внимание, как должна выглядеть нормальная ЭКГ (рис. 3.12).

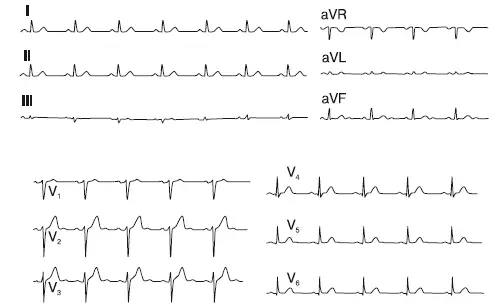

Рис. 3.12.Нормальная электрокардиограмма

Вы поняли, какой должна быть кардиограмма в норме. Но ведь бывают и различные отклонения. Попробуем разобраться, что может выявить кардиограмма и как это увидеть.

Продолжим разговор о зубцах, сегментах и интервалах. Только теперь поговорим о том, какие заболевания могут характеризовать те или иные изменения.

Если вы видите остроконечный зубец P во II отведении, а его вольтаж больше 2,5 мм, то правое предсердие увеличено, а значит, можно подозревать врожденные пороки сердца, застойную сердечную недостаточность, ишемическую болезнь сердца, хроническое обструктивное заболевание легких (рис. 4.1).

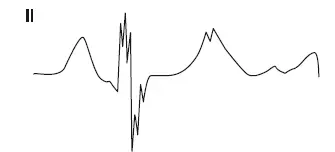

Рис. 4.1.Высокий остроконечный зубец P во II отведении

Отрицательный зубец P в I отведении может свидетельствовать об изолированной дестрокардии (правостороннем расположении сердца при нормальном расположении других внутренних органов) и других врожденных пороках (стенозе легочной артерии, дефектах межжелудочковой и межпредсердной перегородок) (рис. 4.2).

Рис. 4.2.Отрицательный зубец P в I отведении

Глубокий отрицательный зубец P в отведении V 1, разность электрических потенциалов более 1 мм, а также расширение зубца во II отведении заставляют задуматься о сердечной недостаточности, инфаркте миокарда, митральных и аортальных пороках (рис. 4.3).

Рис. 4.3.Глубокий отрицательный зубец P

Удлинение интервала P – Q (более 0,2 с) указывает на АV-блокаду (рис. 4.4), укорочение (меньше 0,12 с) – на сужение сосудов, гликогеновые болезни (недостаток или отсутствие ферментов, отвечающих за метаболизм гликогена), гипертонию (рис. 4.5).

Рис. 4.4.Удлинение интервала P – Q

Рис. 4.5.Укорочение интервала P – Q

При синдроме Вольфа – Паркинсона – Уайта (WPW, наличие дополнительного проводящего пучка в сердце) на ЭКГ интервал PQ равен меньше 0,12 с, комплексы QRS широкие (больше 0,10 с), интервал S – T смещен в сторону, противоположную направлению основного зубца комплекса QRS (рис. 4.6).

Рис. 4.6.Синдром Вольфа – Паркинсона – Уайта (WPW)

При перикардите, а также инфаркте предсердий сегмент P – Q снижается во всех отведениях, кроме aVR. Особенно ярко это выражено в отведениях II, III, aVF (рис. 4.7).

Рис. 4.7.Снижение сегмента PQ

О блокаде передней ветви левой ножки пучка Гиса (при врожденных пороках) свидетельствует отклонение сердца от электрической оси влево, низкий зубец R и глубокий S в отведениях II, III и aVF, высокий R в отведениях I и aVL. При этом может регистрироваться небольшой зубец Q, а в отведении aVR – зубец R', в грудных отведениях наблюдается смещение переходной зоны влево (рис. 4.8).
