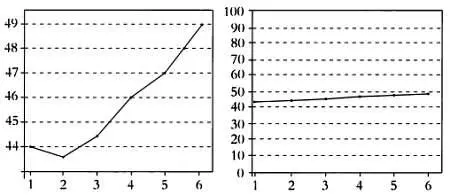

Одни и те же изменения в разных масштабах.

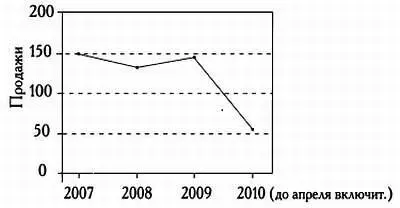

Изменение масштаба горизонтальной оси также может преподнести немало сюрпризов. На следующем рисунке представлен график изменения объемов продаж за последние четыре года, построенный в мае 2010 года, когда были доступны данные лишь по апрель 2010 года. Это указано в подписи к графику, но создается впечатление, что объем продаж резко упал. В действительности же, учитывая, что на период до апреля включительно приходится треть годового объема продаж, прогнозное значение продаж на 2010 год превышает 150.

Четыре значения несравнимы между собой: за 2010 год доступны данные только до апреля включительно.

* * *

КАТАСТРОФА «ЧЕЛЛЕНДЖЕРА»

Все мы хотя бы раз видели фотографию космического челнока «Челленджер» на стартовой площадке: шаттл, похожий на самолет, вертикально закреплен на огромном топливном баке, полном горючего, по бокам которого находятся ракетные ускорители, выводящие челнок на орбиту. Эти ускорители, как и другие элементы челнока, невозможно перевозить в собранном виде, поэтому они изготавливаются и доставляются по частям, а сборка происходит на космодроме. Чтобы обеспечить отсутствие утечек в местах стыков и предупредить катастрофу, используются круглые уплотнительные кольца из каучука толщиной 6 мм и диаметром 12 м.

В ночь с 27 на 28 января 1986 года группа техников и руководители завода, производившего ракетные ускорители, провели телеконференцию с коллегами из NASA, чтобы обсудить возможность переноса запуска челнока на следующий день. Их беспокоило, что, по прогнозу, температура воздуха в день запуска должна была быть существенно ниже обычной — от 26 до 29 °F (от -2 до -3 °C). Они боялись, что при таких температурах уплотнительные кольца не обеспечат полную герметичность. Имелись данные с прошлых запусков, так как обломки двигателей после каждого запуска собирались и тщательно анализировались. В одном случае были зафиксированы дефекты уплотнительных колец, но серьезных происшествий не было отмечено ни разу. После анализа данных члены рабочей группы сделали вывод, что доказательства того, что низкие температуры могут негативно отразиться на уплотнительных кольцах, отсутствуют. Было принято решение не переносить запуск.

Утром следующего дня спустя 59 секунд после запуска сквозь одно из колец, которое было не полностью герметичным, начало прорываться пламя. Огонь быстро достиг топливного бака, что привело к взрыву шаттла и гибели семерых астронавтов, находившихся на его борту. Катастрофа шокировала весь мир и привела к радикальным изменениям в космической программе NASA.

Президент Рональд Рейган создал комиссию по расследованию инцидента, куда вошли видные представители научного сообщества. Комиссия определила, что анализ имеющихся данных был недостаточным. Одной из ошибок стало то, что не были приняты во внимание данные о полетах, в которых кольца не были повреждены (рис. 1). Подробный анализ параметров уплотнительных колец во время всех запусков позволил бы увидеть взаимосвязь между отмеченными дефектами и температурой воздуха. На рис. 2 четко видно, что данные, соответствующие температуре в момент планируемого запуска «Челленджера», отсутствуют, следовательно, нельзя гарантировать отсутствие неполадок при этой температуре. Кроме того, можно увидеть, что при понижении температуры число неполадок возрастает. На рис. 3 число колец, на которых были обнаружены дефекты (вне зависимости от их серьезности), заменено оценкой, определенной комиссией по расследованию катастрофы. На этом рисунке связь видна еще более четко. Это наглядный пример того, как с помощью простого графического анализа данных можно получить много информации об анализируемой проблеме.

Рис. 1. Каждая точка обозначает запуск, во время которого были зафиксированы повреждения уплотнительных колец. На вертикальной оси отмечено число происшествий, на горизонтальной — температура во время запуска (в °F).

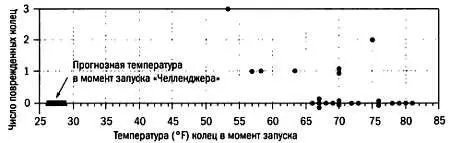

Рис. 2. На удлиненной горизонтальной оси отмечена прогнозная температура в момент запуска «Челленджера». На графике также содержатся точки, соответствующие запускам, во время которых не было отмечено неполадок уплотнительных колец.
