Яков Перельман - Живой учебник геометрии

Если бы мы для изготовления нониуса взяли не 9 сантиметров, а 9 миллиметров, и разделили их общую длину на 10 равных частей, то разность между одним делением масштаба и одним делением нониуса равнялась бы 0,01 см. Следовательно, помощью такого нониуса мы могли бы измерять мелкие предметы с точностью до 0,1 миллиметра.

Нониус обычно применяется в форме так наз. «штангенциркуля», употребляемого для точного измерения мелких предметов. Иногда нониусом снабжается и «микрометр» – инструмент для точного измерения толщины.

Сходным образом может быть устроен нониус для точного измерения дуг. Если 9 градусных делений разделить на 10 частей, то так устроенный нониус позволит измерять дуги с точностью до 0,1 градуса, т. е. до 6.

64. На черт. 160 показано, как можно воспользоваться метром, чтобы разделить ширину доски на равные части. На чем этот способ основан?

Р е ш е н и е. Мы имеем в этом случае ряд параллельных прямых, проведенных через равноудаленные друг от друга точки одной стороны угла; они должны отсечь от другой стороны угла (т. е. от края доски) равные отрезки.

65. Середины сторон прямоугольника с диагональю 10 см последовательно соединены прямыми линиями. Найти обвод образовавшегося четырехугольника.

Р е ш е н и е. Каждая сторона этого четырехугольника равна половине диагонали (как линия, соединяющая середину двух сторон треугольника), т. е. 5 см. Значит обвод четырехугольника = 20 см.

Предварительные упражнения

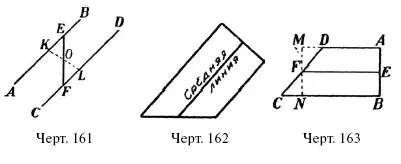

На черт. 161 прямые АВ и CD параллельны. Прямая KL проведена через середину О отрезка EF . Докажите, что треугольники КОЕ и FOL равны.

В четырехугольнике AFED (черт. 155) сторона AF - DE и параллельна ей. Докажите, что этот четырехугольник есть параллелограмм.

С р е д н е й л и н и е й трапеции называется прямая, соединяющая середины ее непараллельных сторон (черт. 162). Этот отрезок обладает следующим свойством:

с р е д н я я л и н и я т р а п е ц и и р а в н а п о л у с у м м е е е о с н о в а н и й.

Удостовериться в этом можно так. Пусть в трапеции ABCD (черт. 163) прямая EF есть средняя линия, т. е. соединяет середины непараллельных сторон АВ и DC . Проведем через точку F прямую, параллельную АВ и продолжим AD до пересечения с сейчас проведенной линией. Треугольники FDM и FNC равны ( УСУ ), следовательно, MD = NC. Четырехугольник EBNF есть параллелограмм ( EB = l/2 AB; FN = 1/2 MN; AB-=MN ; значит, ЕВ равно и параллельно FN и т. д.); поэтому EF = BN . Точно так же EF = AM . Зная это, пишем:

а откуда:

EF = BC + AD/2

Мы убедились, что во всякой трапеции средняя линия равна полусумме ее оснований. Вспомнив, что площадь трапеции равна полусумме ее оснований, умноженной на ее высоту, мы можем высказать следующим образом правило вычисления площади трапеции:

п л о щ а д ь т р а п е ц и и р а в н а е е с р е д н е й л и н и и, у м н о ж е н н о й н а в ы с о т у.

Повторительные вопросы к §§ 57 и 58

Что называется средней линией треугольника? – Каким свойством она обладает? – Как разделить данный отрезок на несколько равных частей? – Начертите какой-нибудь отрезок и разделите его на 3 равные части. – Разделите взятый вами отрезок на 7 равных частей. – Что называется средней линией трапеции? – Каким свойством она обладает? – Как можно вычислить площадь трапеции, если известны ее высота и средняя линии?

Применения

66. Фигура АВCD (черт. 164) ограничена прямой AD , двумя перпендикулярами АВ и CD и кривой ВС . Чтобы определить ее площадь, отрезок AD разделен на 5 равных частей, и из середины этих отрезков 1, 2, 3, 4, 5 восстановлены перпендикуляры к AD . Длина отрезка AD = 80 см; длины перпендикуляров: в точке 1 – 28 см, в 2 – 31 см, в.3 – 31,5 см, в 4 -32 см, в 5 – 34 см. Найти площадь АВСD .

Р е ш е н и е. Площадь первой слева полосы = 28 16 = = 448 кв. см, второй – 31 16 = = 496 кв. см, третьей – 31,5 16 = = 504кв. см, четвертой – 32 16 = 512 кв. см, пятой – 34 16 = 544 кв. см. Искомая площадь = 2 500 кв. см.
