Яков Перельман - Живой учебник геометрии

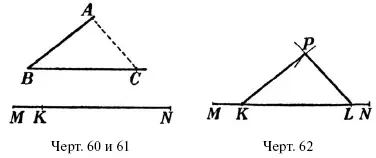

Для этого отметим на каждой из сторон данного угла по точке, например А и С , и соединим А и С прямой линией. Получим треугольник АВС . Построим теперь на прямой MN этот треугольник так, чтобы вершина его В находилась в точке К : тогда у этой точки и будет построен угол, равный углу В . Строить же треугольник по трем сторонам ВС, ВА и АС мы умеем: откладываем (черт. 62) от точки К отрезок KL, равный ВС ; получим точку L ; вокруг K , как около центра, описываем окружность радиусом ВА , а вокруг L – радиусом СА . Точку Р пересечения окружностей соединяем с К и Z, – получим треугольник КPL, равный треугольнику ABC ; в нем угол К = уг. В .

Это построение выполняется быстрее и удобнее, если от вершины В отложить р а в н ы е отрезки (одним расстворением циркуля) и, не сдвигая его ножек, описать тем же радиусом окружность около точки К, как около центра.

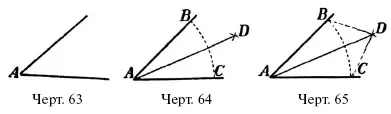

Пусть требуется разделить угол А (черт. 63) на две равные части помощью циркуля и линейки, не пользуясь транспортиром. Покажем, как это сделать.

От вершины А на сторонах угла отложим равные отрезки АВ и АС (черт. 64; это делается одним расстворени-ем циркуля). Затем ставим острие циркуля в точки В и С и описываем равными радиусами дуги, пересекающиеся в точке D. Прямая, соединяющая А и Д делит угол А пополам.

Объясним, почему это. Если точку D соединим с В и С (черт. 65), то получатся два треугольника ADC и ADB, у которых есть общая сторона AD ; сторона АВ равна стороне АС , а ВD равна CD. По трем сторонам треугольники равны, а значит, равны и углы BAD и DАС, лежащие против равных сторон ВD и СD . Следовательно, прямая AD делит угол ВАС пополам.

Применения

12. Построить без транспортира угол в 45°. В 22°30’. В 67°30’.

Р е ш е н и е. Разделив прямой угол пополам, получим угол в 45°. Разделив угол в 45° пополам, получим угол в 22°30’. Построив сумму углов 45° + 22°30’, получим угол в 67°30’.

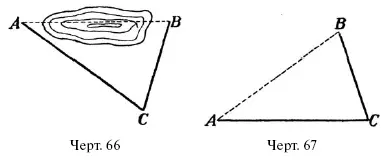

Пусть требуется на местности узнать расстояние между двумя вехами А и В (черт 66), разделенными непроходимым болотом.

Как это сделать?

Мы можем поступить так: в стороне от болота выберем такую точку С , откуда видны обе вехи и возможно измерить расстояния АС и ВС. У г о л С измеряем помощью особого угломерного прибора (называемого а с т р о л я б и е й). По этим данным, т. е. по измеренным сторонам AC и ВС и углу С между ними, построим треугольник ABC где-нибудь на удобной местности следующим образом. Отмерив по прямой линии одну известную сторону (черт. 67), например АС , строят при ней у точки С угол С ; на другой стороне этого угла отмеряют известную сторону ВС. Концы известных сторон, т. е. точки А и В соединяют прямой линией. Получается треугольник, в котором две стороны и угол между ними имеют наперед указанные размеры.

Из способа построения ясно, что по двум сторонам и углу между ними можно построить т о л ь к о о д и н треугольник. поэтому, если две стороны одного треугольника равны двум сторонам другого и углы между этими сторонами одинаковы, то такие треугольники можно друг на друга наложить всеми точками, т. е. у них должны быть равны также третьи стороны и прочие углы. Это значит, что равенство двух сторон треугольников и угла между ними может служить признаком полного равенства этих треугольников. Короче говоря:

Т р е у г о л ь н и к и р а в н ы п о д в у м с т о р о н а м и у г л у м е ж д у н и м и.

Применения

13. Чтобы определить расстояние от А до В через озеро (черт. 68), выбирают такую точку С, из которой видны обе точки А и В. На продолжении прямой АС отмеривают от точки С длину АС , а на продолжении линии ВС отмеривают от С длину ВС; получают точки Е и D Расстояние между ними равно искомому расстоянию АВ. Почему?
