Array Коллектив авторов - Исследования в консервации культурного наследия. Выпуск 3

Изменения физико-механических, оптических и химических свойств тестовой бумаги после нейтрализации различной продолжительности в процессе искусственного старения приведены в Табл. 4–6.

В процессе старения отмечено незначительное снижение прочности на разрыв всех образцов. Однако если у образца без обработки снижение значения показателя составляет 17 %, то у образцов, нейтрализованных в течение различного времени, снижение значения показателя находится в пределах от 5 до 12 %, что позволяет говорить лишь о тенденции к снижению. Удлинение при растяжении остается неизменным. Прочность на излом всех образцов также изменяется в пределах погрешности метода и составляет 4–25 % (Табл. 4). Продолжительность нейтрализации не влияет на прочностные свойства бумаги.

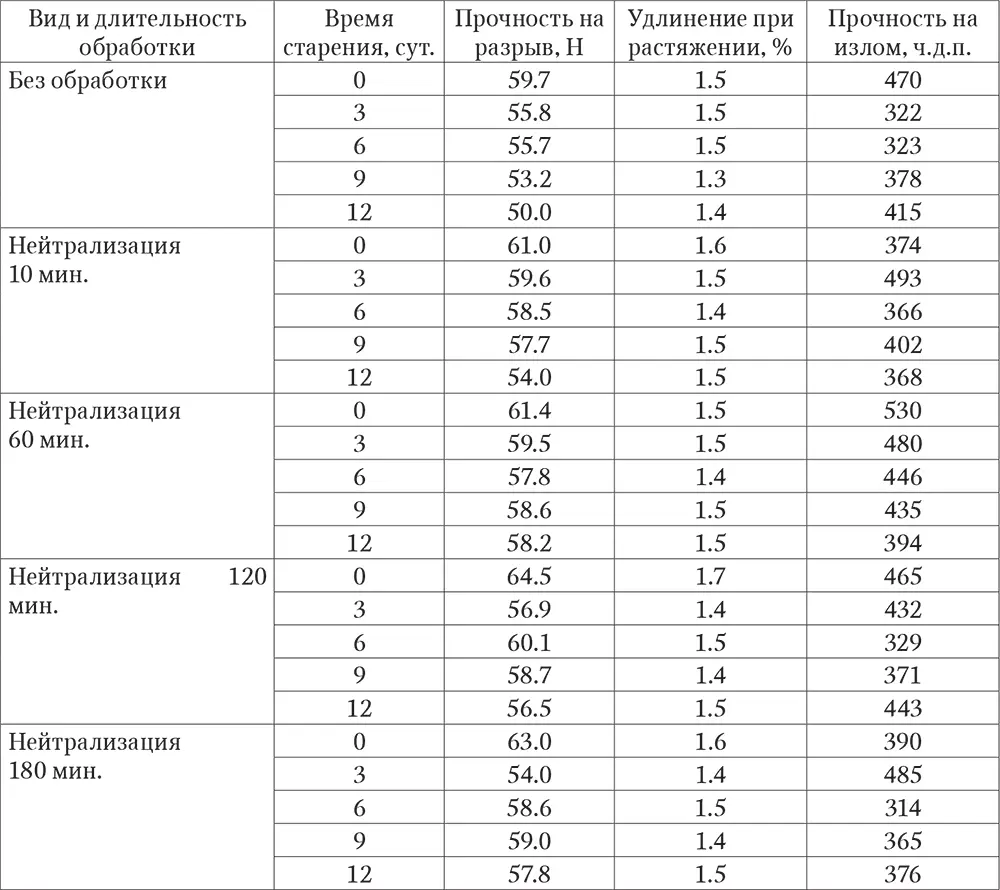

Таблица 4. Изменение физико-механических свойств тестовой бумаги после нейтрализации различной продолжительности в процессе искусственного старения

Результаты измерений показывают, что непосредственно после нейтрализации различной продолжительности оптические свойства тестовой бумаги практически не изменяются. В процессе последующего тепловлажного старения происходит уменьшение значений координаты L *, что свидетельствует о потемнении образца. Увеличиваются значения координат a *и b *, что указывает на смещение цвета в красную и желтую области спектра соответственно, в 1.5–2 раза возрастает желтизна. Существенно снижается значение коэффициента отражения. Общие цветовые различия ∆Ề достигают заметных значений, а в случае нейтрализации в течение 180 мин. максимально приближены к неприемлемым. При визуальном обследовании образцов отмечено, что после 6 суток старения образцы, нейтрализованные в течение 60, 120 и 180 мин., имеют неоднородный, с желтыми пятнами цвет поверхности. Оценка оптических свойств тестовой бумаги показывает, что наименьшие изменения характерны для бумаги, нейтрализованной в течение 10 мин: коэффициент отражения снижается на 13 % (контрольный образец – на 17 %), значение ∆Ề равно 5.2 (контрольный образец – 6.08).

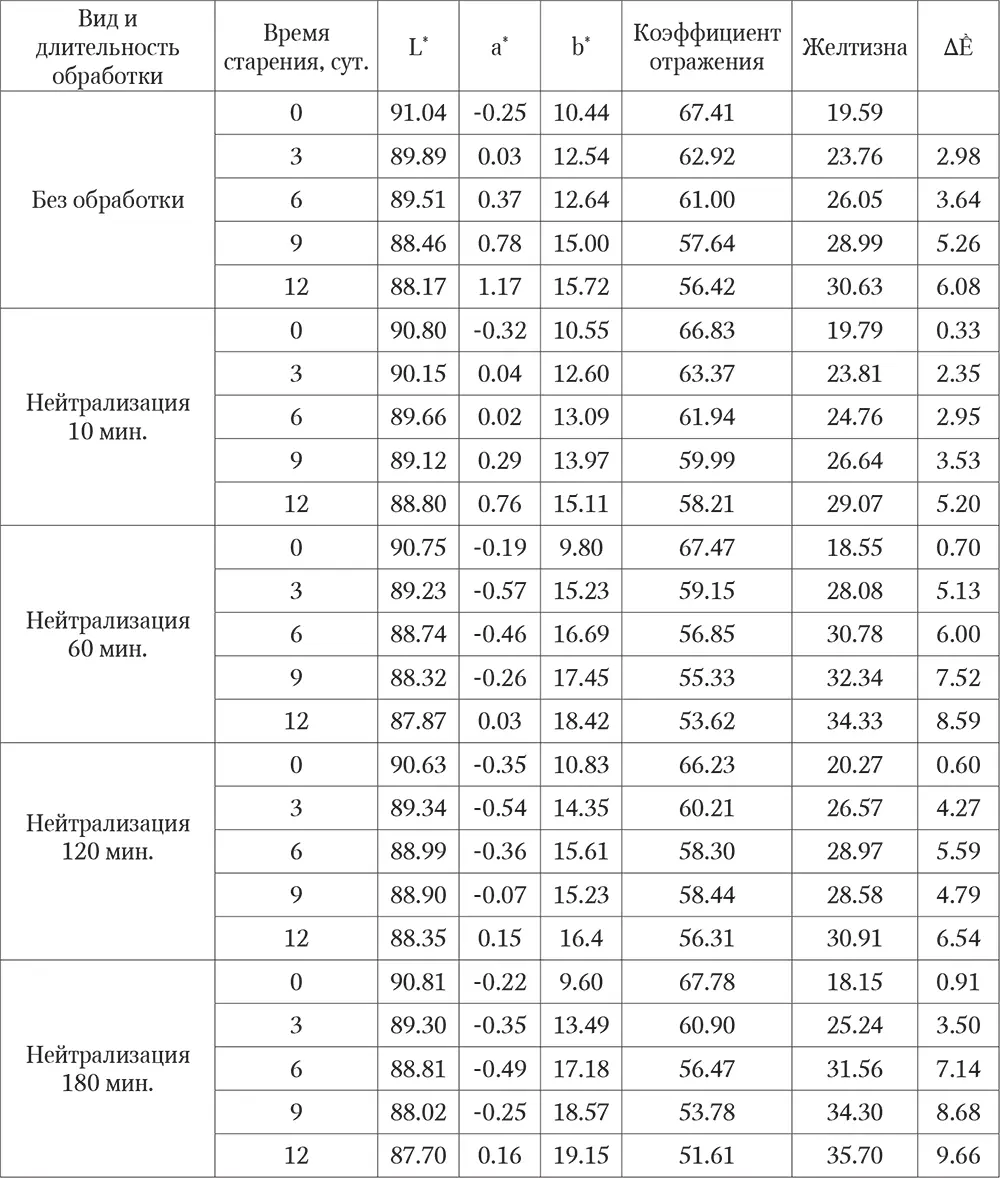

Таблица 5. Изменение оптических свойств тестовой бумаги после нейтрализации различной продолжительности в процессе искусственного старения

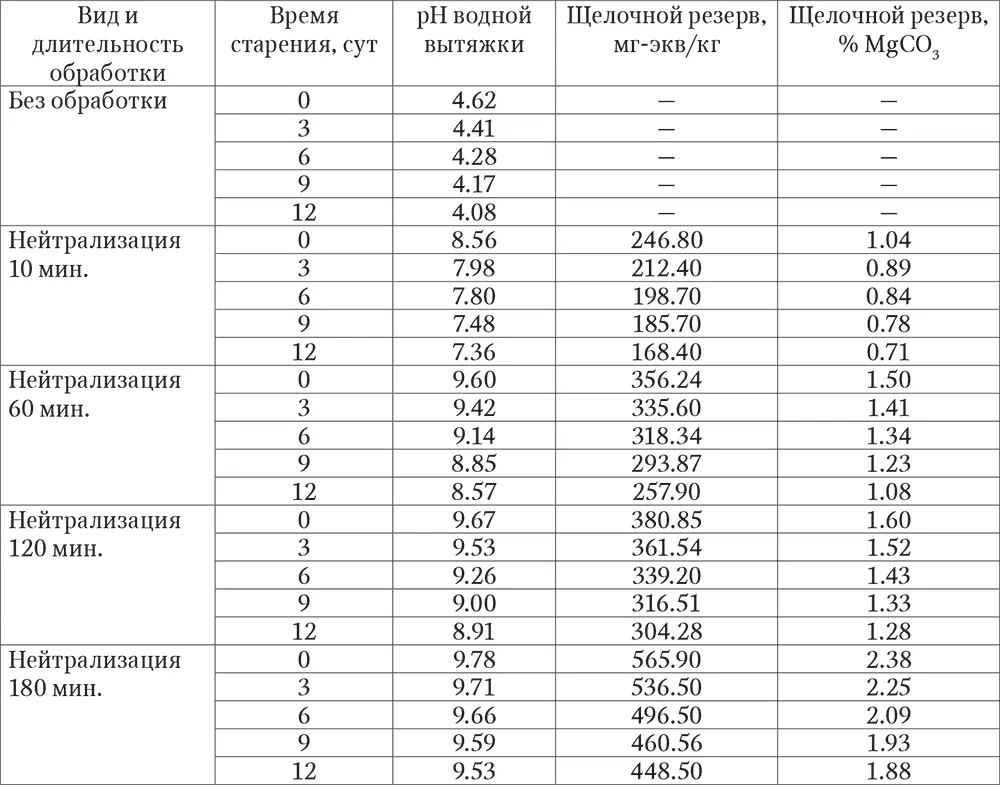

Таблица 6. Изменение химических свойств тестовой бумаги после нейтрализации различной продолжительности в процессе искусственного старения

Из данных Табл. 6 следует, что длительность нейтрализации влияет на значение показателей – значение рН водной вытяжки от слабощелочного при продолжительности нейтрализации 10 мин возрастает до щелочных значений при увеличении длительности обработки до 60 мин и более. После 12 суток искусственного тепловлажного старения значение рН образцов, обработанных в течение 10 мин, имеет нейтральное значение, остальных – щелочное. Однако динамика снижения этого показателя зависит от времени обработки. При наибольшей продолжительности нейтрализации снижение показателя составляет 4 %, при 120 мин. – 9 %, 60 мин. – 11 %, 10 мин. – 15 %. Значение рН контрольного образца снижается при этом на 9 %. Динамика снижения щелочного резерва в процессе старения также зависит от продолжительности обработки – чем дольше обработка, тем меньше снижается значение показателя: 10 мин. – 32 %, 60 мин. – 28 %, 120 мин. – 20 %, 180 мин. – 20 %.

В процессе определения значений щелочного резерва отмечено, что после 6 суток искусственного тепловлажного старения водный экстракт образцов бумаги, обработанных в течение 60, 120 и 180 мин., имеет желтую окраску, в то время как экстракт образца, нейтрализованного в течение 10 мин, бесцветный.

Результаты определения оптических свойств образцов бумаги с типографской краской (журнал «Новое время» 1985 г.) после нейтрализации различной продолжительности показывают, что цвет красочного слоя изменяется заметно, о чем свидетельствуют значения ∆Ề (Табл. 7), причем длительность обработки не оказывает влияния на изменение цвета.

Таблица 7. Изменение оптических свойств образцов бумаги с типографской краской после нейтрализации различной продолжительности
