Array Коллектив авторов - Исследования в консервации культурного наследия. Выпуск 3

Значения рН поверхности бумаги измеряли контактным методом.

Кроме того, на спектрофотометре «El Repho» определяли координаты цвета в системе CIELAB в трехмерном цветовом пространстве с осями a *и b *, указывающими на положение цвета в цветовом пространстве, и L *, указывающей на интенсивность окраски и яркость цвета [5]. На основе значений a *, b *и L *рассчитана величина общего цветового различия ∆Е образцов.

По данным литературы неощутимые изменения характеризуются ∆Е<0.5, заметные – ∆Е> 1. 6, неприемлемые – ∆Е>3.2 2[6].

Статистическую обработку результатов выполняли, используя t-распределение Стьюдента [4].

Данные по влиянию различных видов спиртов в зависимости от времени экспозиции на качество нейтрализации тестовой бумаги приведены в Табл. 1.

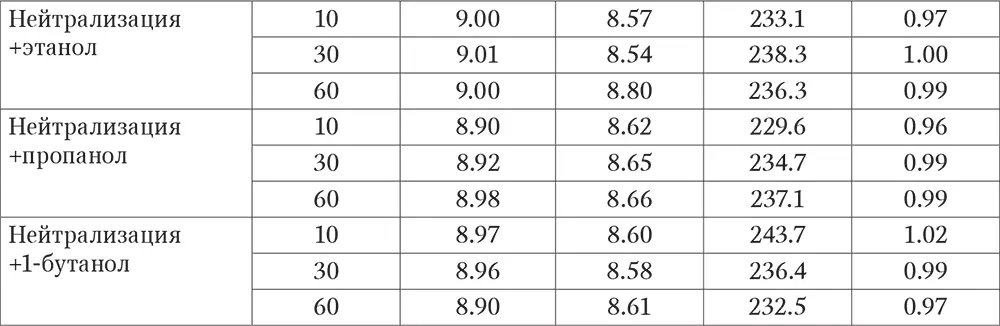

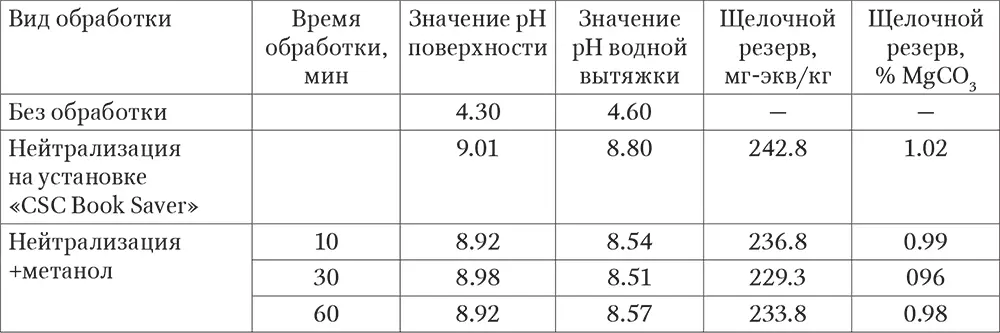

Таблица 1. Влияние различных спиртов в зависимости от времени экспозиции на качество нейтрализации тестовой бумаги

Полученные результаты показали, что обработка нейтрализованных образцов различными спиртами в течение 10, 30 и 60 мин практически не влияет на величину рН и щелочного резерва.

Данные о физико-механических и оптических свойствах образцов тестовой бумаги после нейтрализации и последующей обработки спиртами, а также обработки контрольных образцов сведены в Табл. 2 и 3.

Результаты испытаний прочности на разрыв показывают, что значение показателя после обработок спиртами изменяется в пределах от 2 % до 10 %, т. е. в пределах погрешности метода измерения. Известно, что показатель сопротивления разрыву характеризует прочность связей между волокнами [7]. По данным испытаний можно заключить, что ни обработка спиртами, ни ее продолжительность не влияют на прочность связей между волокнами.

Прочность на излом изменяется от 12 % до 16 %, что также находится в пределах погрешности метода измерения. Следовательно, обработка спиртами не оказывает негативного влияния на прочность и эластичность волокон [7].

Результаты испытаний показали, что длительный контакт нейтрализованной бумаги со спиртами не ухудшает физико-механические свойства нейтрализованной бумаги.

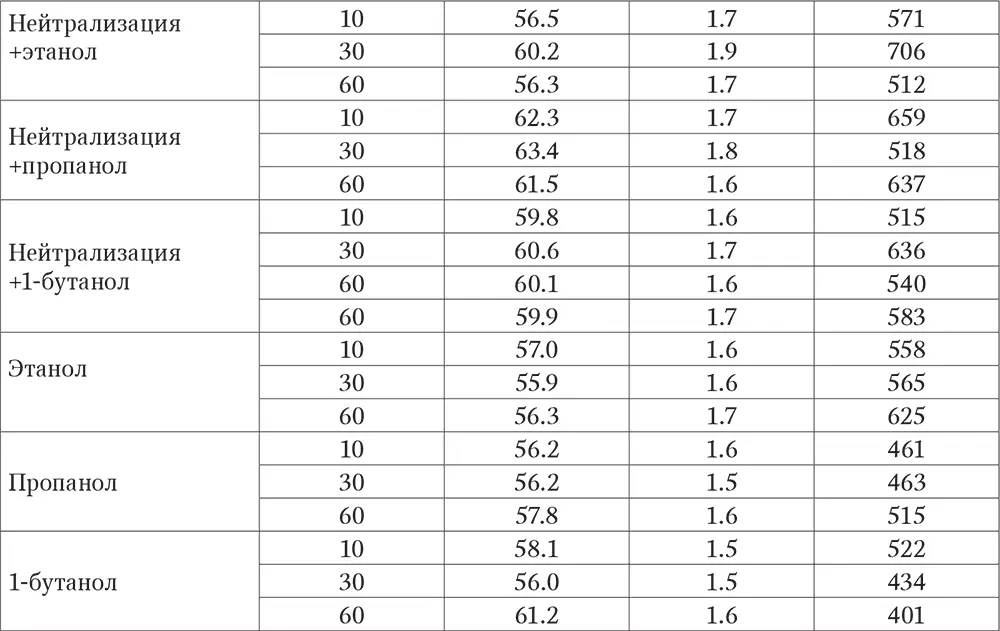

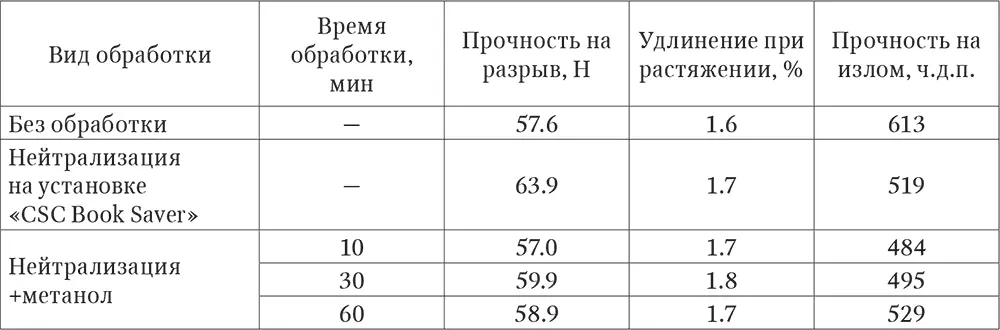

Таблица 2. Изменение физико-механических свойств тестовой бумаги после нейтрализации и последующей обработки спиртами

Обработка только спиртами тестовой бумаги также не вызывает изменения прочностных свойств.

Измерение коэффициента отражения (Табл. 3) показывает, что после нейтрализации и последующей обработки спиртами бумага незначительно темнеет. Значения координат цвета a *, b *образцов после обработок смещаются в красную и желтую области, что объясняет увеличение значений желтизны. Значение общего цветового различия ∆Е образцов бумаги после обработки находится в пределах 1.9–3.5, т. е. характеризуется как заметное. Наименьшие изменения оптических свойств бумаги отмечены после обработки 1 – бутанолом. Продолжительность обработки спиртами не оказывает влияния на изменение оптических свойств. При обработке образцов тестовой бумаги только спиртами изменения оптических свойств минимальны, значение общего цветового различия ∆Е колеблется от 0.8 до 1.7, т. е. может быть характеризовано как незначительное. Значения ∆Е меньше или равные 1 человеческим глазом не фиксируются.

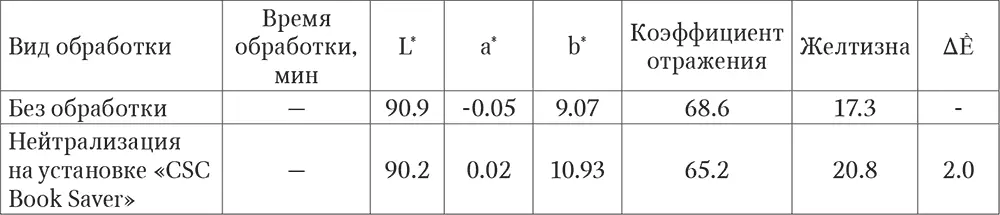

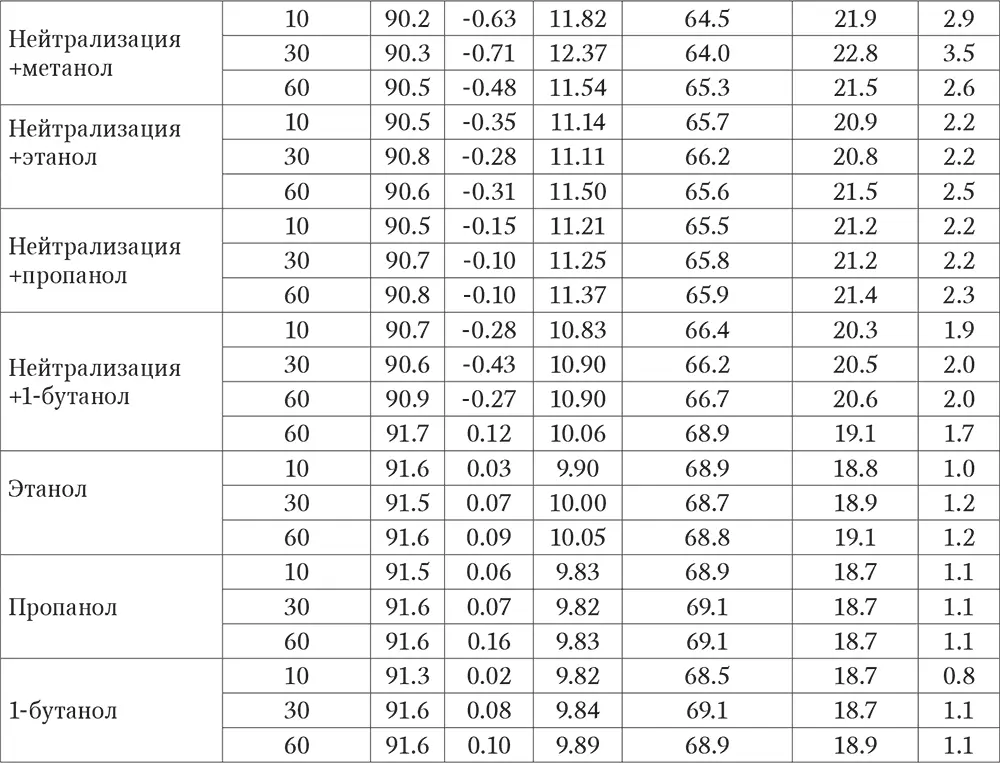

Таблица 3. Изменение оптических свойств тестовой бумаги после нейтрализации и последующей обработки различными спиртами

Результаты исследования позволяют утверждать, что длительный контакт бумаги документов со спиртами не оказывает отрицательного действия спирта на нейтрализованную бумагу и качество ее нейтрализации.

На следующем этапе оценивали влияние длительности нейтрализации на ее качество и свойства обрабатываемой бумаги непосредственно после нейтрализации и в процессе искусственного тепловлажного старения в климатической камере «Binder» при 80 оС и 65 % влажности. Продолжительность обработки составила 10, 60, 120 и 180 мин. Оценивали физико-механические, химические и оптические свойства образцов бумаги.
