Анатолий Артемьев - Противолодочные самолеты

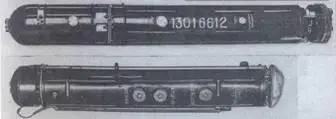

Радиогидроакусшческие буи РГБ-Н и РГБ-Н М

В момент приводнения отделялся парашют, гидрофон на кабеле заглублялся под воду на 18 м, раскрывалась антенна передатчика информации и буй переходил в дежурный режим или режим непрерывного излучения («маркерный»), В первом случае передатчик включался в работу только по достижении определенного уровня звукового давления на гидрофоне. Чувствительность последнего выбиралась в зависимости от состояния моря и устанавливалась на буе перед его подвеской на летательном аппарате (ЛА).

Поступавшие с гидрофона сигналы усиливались и после преобразования излучались передатчиком. Самолет или вертолет с помощью СПАРУ-55 мог принять и прослушать их на удалении до 60 – 70 км (в зависимости от высоты полета и мощности сигнала). Идентифицируя шумы с ранее зафиксированными, экипаж приходил к выводу о степени достоверности полученного контакта.

Буи типа «Ива» имели значительный вес, достигавший 45 кг, размеры – 2 м, кабель гидрофона обеспечивал его заглубление всего до 18 м, а сухозаряженная батарея весом 12,6 кг имела срок хранения до одного года и считалась пожароопасной.

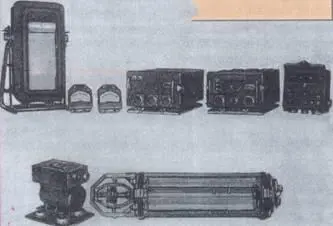

Комплект авиационного магнитометра АПМ-56

В 1961 г. на снабжение авиации ВМФ поступили буи РГБ-НМ «Чинара», а впоследствии РГБ-НМ-1 «Жетон» примерно с такими же данными, как у «Ивы», но лучшими весогабаритными характеристиками, снабженные замачиваемыми батареями, гидрофоном, использующие принцип пьезоэлектрического эффекта с продолжительностью работы в дежурном режиме до 6 ч. На первых буях длина кабеля гидрофона составляла 20 м, впоследствии ее довели до 100 м. Общее, что объединяло буи первого поколения, – наличие пороговых устройств и 18 фиксированных частот работы их передатчиков информации. Последнее обстоятельство существенно ограничивало возможности системы, поскольку включение на передачу двух буев с одинаковым номером на расстоянии меньше двух дальностей связи с ними приводило в определенных условиях к взаимным помехам. Буи были работоспособны при волнении моря не выше 3 баллов.

Во втором квартале 1949 г. 0КБ-470, принадлежавшее к 4 Управлению Государственного комитета Совмина СССР по авиатехнике, в соответствии с распоряжением заместителя Министра А. И. Кузнецова получило заказ на изготовление пяти опытных образцов авиационного магнитометра, который разрабатывался под названием МОП-51 – магнитометр обнаружения ПЛ – «Чита». К 1953 г. заказ был выполнен, магнитометры прошли испытания. В соответствии с распоряжением Совмина СССР от 26 ноября 1956 г. № 6914 МАП предлагалось в 1957 г. изготовить 50 комплектов АПМ-56 и решить вопрос об установке АПМ-56 на самолеты Бе-6 и вертолеты Ми-4М.

Искажения магнитного поля Земли (аномалии), вызванные присутствием ферромагнитного тела (в данном случае ПЛ), регистрируются магнитометром, и после усиления и преобразования сигнал поступал на 1 стрелочный миллиамперметр и ленточный самописец. Предполагалось, что по форме и длительности сигнала на выходе самописца можно будет классифицировать степень достоверности контакта, но как показало дальнейшее, это оказалось не более чем благим пожеланием.

Дальность обнаружения ПЛ водоизмещением около 1000 т, размагниченной по нормам ВМС (того периода), полученные на испытаниях магнитометра АПМ-56, не превышала 200 – 220 м.

Если самолет с магнитометром выполняет полет на высоте 50 м и на такой же глубине находится объект поиска, то ширина полосы, в пределах которой он может обнаруживаться, исходя из геометрических построений составит 300 м. Для обеспечения лучших условий для работы магнитометров их магниточувствительные блоки (МЧБ) размещают в местах, где уровень помех минимальный.

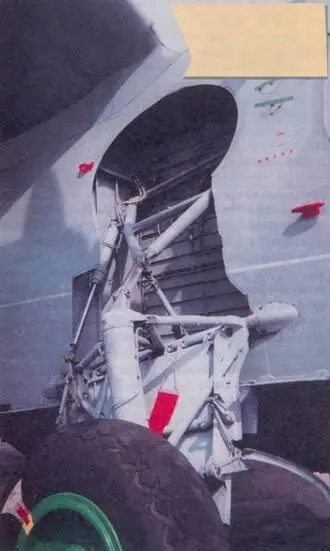

Благодаря убираемому шасси Бе-12, удалось обеспечить круглогодичную эксплуатацию гидросамолета

К 1935 г. авиационные средства поиска ПЛ первого поколения прошли испытания, оставалось заказать их в промышленности и наладить серийное производство.

В целях поражения ПЛ в подводном положении для начала решили усовершенствовать уже состоявшую на вооружении противолодочную бомбу ПЛАБ-100, и в 1950 г. ее модернизировали, однако эта новация никаких существенных преимуществ не дала. Необходимость создания средств поражения, в большей степени отвечающих современным требованиям, стала очевидной. И такие работы постепенно разворачивались.
