Максим Коломиец - Первые «Пантеры». Pz. Kpfw V Ausf. D

Оба проекта предполагали установку двигателя Maybach HL 230 мощностью 700 л.с. Он обеспечивал удельную мощность 20 л.с. на тонну массы, но не соответствовал требованию военных — не менее 22 л.с. на тонну.

В проекте Diamler-Benz радиаторы размещались слева и справа от двигателя вдоль бортов, а охлаждающий воздух выбрасывался через решетку в крыше моторного отделения за двигателем. Комиссия отмечала, что в результате этого «двигатель оставался подверженным запылению, как в предыдущих образцах танков».

В свою очередь MAN расположила радиаторы вертикальные радиаторы по обеим сторонам от двигателя (по два с каждой стороны) в специальном водонепроницаемом полностью изолированном отсеке. При этом поступающий для охлаждения воздух не имел доступа к двигателю, охлаждая непосредственно радиаторы. Таким образом, конструкция MAN имела перед Diamler-Benz преимущество с точки зрения защиты двигателя от загрязнения. Кроме того, такая конструкция позволяла при преодолении водных преград производить охлаждение водой, попадавшей в радиаторные отсеки, не боясь при этом «залить» двигатель. В качестве приводов к охлаждающим радиаторам MAN предусмотрела клиноременный привод от конических передач с приводными валами, a Diamler-Benz выбрала прямой привод для одного вентилятора и клиноременную передачу с тремя ремнями для другого.

Следует сказать, что к моменту рассмотрения обоих проектов «танковой комиссией» не имелось достаточного количества двигателей Maybach HL 230. Не было в наличии и нужного числе дизелей воздушного охлаждения, испытание которых велось в то время на фирме Diamler-Benz.

Что касается трансмиссии, то ни в проекте MAN, ни в проекте Diamler-Benz она не удовлетворяла предъявляемым требованиям, в первую очередь по легкости обслуживания и надежность в работе. Использование заднего расположения коробки перемены передач потребовало от фирмы Diamler-Benz тщательной проработки системы управляющих тяг. Однако представленная конструкция вызвала нарекания комиссии, которая сочла ее довольно сложной.

В обеих машинах предполагалось использовать полностью синхронизированную коробку передач ZF и рулевое управление так называемой системы «фрикцион-тормоз» (аналогичная использовалась на танках Pz.III и Pz. IV). Хотя эта система не была идеальным решением, она обеспечивала войска проверенной и знакомой трансмиссией. Но в то же время обе фирмы заявили о том, что ведется работа над более совершенными трансмиссиями для нового танка.

Так, Diamler-Benz в кооперации с фирмой Ortlinghaus разрабатывала коробку передач, в которой использовался многодисковый фрикцион для передачи крутящего момента. Несмотря на то, что этот тип коробки передач обеспечивал достаточное плавное переключение скоростей, да и ее конструкция была не очень сложной, о быстрой постановке ее на производство речь не шла.

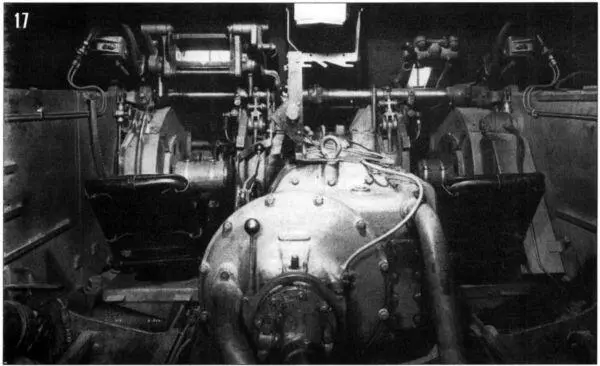

17. Внутренний вид на места механика-водителя (слева) и стрелка-радиста (справа) танка «Пантера». В центре фото хорошо виден фрагмент карданного вала и блок коробки перемены передач.

Дело в том, что эта коробка еще не прошла достаточного объема испытаний (она использовалась только на небольших маневровых дизельных локомотивах), да и большие габаритные размеры затрудняли ее монтаж в танке. Кроме того, компания MAN заявила о том, что она рассматривает возможность использования коробки перемены передач Maybach-OLVAR, которая позднее использовалась на танках «Тигр».

Большую проблему у обеих фирм вызвала разработка бортовых тормозов, так как еще не было опыта проектирования боевых машин такой массы и с такими высокими скоростными характеристиками. Так, вариант, предложенный инженерами MAN, требовал больших усилий от механика-водителя, да к тому же не удовлетворял военных по тепловым режимам работы. Предложение использовать аналогичную конструкцию, применяемую на танке «Тигр», также оказалось неприемлемым. Дело в том, что представители промышленности сообщили, для изготовления данных узлов и агрегатов в количествах, для крупномасштабного производства новых танков, не хватает станков и другого оборудования.

По заданным тактико-техническим требованиям запас топлива нового танка должен был обеспечивать возможность ведения пятичасовых боевых действий. Первоначальные расчеты дали цифру расхода горючего 240 литров в час. Однако позже это значение было уменьшено после проведения необходимых экспериментальных данных, полученных на испытательном полигоне в Куммерсдорфе (8 литров на тонну массы машины на 100 км при движении по шоссе и 11 литров при движении по умеренно пересеченной местности с использованием бензина с октановым числом 74). Учитывая то обстоятельство, что емкость бензобаков проекта MAN составляла 750 литров, a Diamler-Benz — 550 литров, то «мановская» машина имела преимущество перед «даймлеровской» по запасу хода: 270 км по шоссе (против 195 км) и 195 км (против 140 км) по пересеченной местности.
