Максим Коломиец - Первые «Пантеры». Pz. Kpfw V Ausf. D

Для снижения возможности поломки торсионов использовались ограничители поворота балансиров (отбойники) на первом, втором и седьмом опорных катках. Кроме того, торсионы, расположенные внутри корпуса танка, были менее уязвимы на поле боя, чем расположенные снаружи рессоры проекта Diamler-Benz.

Однако с точки зрения технического обслуживания и ремонта конструкция ходовой части «даймлеровской» машины имела ряд преимуществ. Прежде всего, она была похожа на то, что уже имелось в войсках (например, танки Pz.IV), рессоры легко заменялись и обслуживались, а все работы на ходовой части можно было выполнять снаружи корпуса и непосредственно на поле боя в условиях ограниченных возможностей. Но имелась и «ложка дегтя» — замена центральной листовой рессоры требовала снятия всех опорных катков.

Что касается подвески MAN на двойных торсионах, то помимо того, что в войсках не было никакого опыта работы с подобной конструкцией, требовалась большая аккуратность и точность при установке и снятии торсионов.

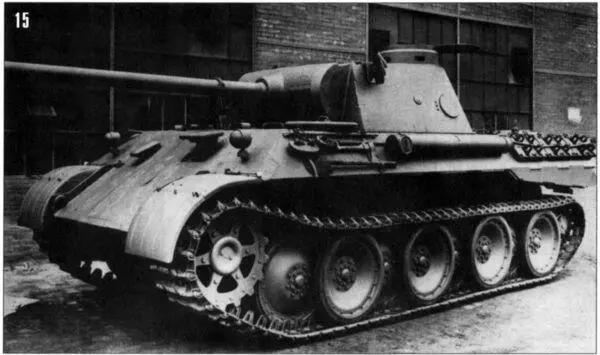

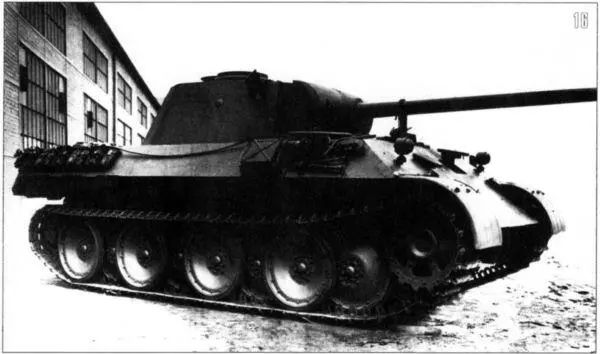

15, 16. Собранная «Пантера» во дворе фирмы MAN. Февраль 1943 года. Хорошо видны крепления для укладки ЗИПа и инструмента на бортах корпуса — лопаты, топора, лома, С-образных крюков, ножниц для резки проволоки, огнетушителя, деревянного бруса для домкрата и т. д. На левом борту закреплен цилиндрический контейнер для запасной антенны и банника для чистки орудия (ЯМ).

Оказалось, что это еще более сложная задача, чем замена центральной листовой рессоры проекта Diamler-Benz. Тем не менее, подвеска с двумя торсионами на каждый балансир была признана комиссией более удачной для использовании на танке при выполнении следующих условий: во первых, снижения вероятности поломки торсионов до минимума, и во-вторых сокращении времени, необходимого для замены торсиона.

Несмотря на одинаковую ширину машин, танк Diamler-Benz имел корпус на 100 мм, а гусеницы — на 120 мм уже, чем у машины MAN из-за внешнего расположения листовых рессор и балансиров. Конструкция «даймлеровской» ходовой части привела к большему расчетному давлению на грунт — 0,847 кг/см2 по сравнению с 0,694 кг/см2 у MAN, что было близко к этому показателю у советского танка Т-34 0,67 кг/см2.

При сравнении двух конструкций разгорелись дебаты по поводу преимуществ переднего расположения ведущих колес гусеничного хода по сравнению с задним. При этом отмечалось, что в прошедших военных кампаниях ни немецкие танковые операции, ни танковые операции противника не выявили никаких значительных преимуществ или недостатков того или иного типа привода, которые смогли бы изменить принятую в то время для немецких танков схему с передним расположением ведущих колес.

В ходе обсуждения комиссия отметила следующие преимущества и недостатки переднего и заднего приводов. У танка фирмы MAN (передний привод):

— непосредственная работа с коробкой передач;

— непосредственная работа с механизмами управления;

— регулировка тормозов поворота возможна изнутри машины;

— возможность установки входных люков в крыше корпуса над местами механика-водителя и стрелка-радиста, что обеспечивало более легкую эвакуацию из машины;

— передний привод оказался более эффективным в грязи и снежной «каше» с точки зрения «очистки траков с открытыми шарнирами, когда ведущая звездочка своими зубьями входит в траки»;

У танка фирмы Diamler-Benz (задний привод):

— отсутствие в отделениях управления и боевом отделении тепла, шума и запахов, вызываемых работой трансмиссии и тормозами;

— более комфортное и удобное размещение рабочих мест механика-водителя и стрелка-радиста;

— более эффективное использование пространства в боевом отделении;

— меньшая общая высота машины.

Исходя из представленных материалов, объем боевого отделения проекта MAN составлял 7,26 м2, в то время как у Diamler-Benz -6,43 м2. При этом последний был ниже «мановского» танка на 195 мм.

Однако изучение документов показало, что при определении габаритов боевого отделения конструкторы MAN не учитывали место, необходимое для торсионной подвески, которая занимала всю длину и ширину машины. Более того, не был учтен цилиндрический кожух того же диаметра, что и тормоза поворота, а также место для приводов, трансмиссии и кожуха ведущего вала (250 х 250 мм), идущего через всю машину от трансмиссии до моторного отделения, а также подбашенный поворотный полик, располагавшийся над ведущим валом и приводом башни. Все эти особенности неизбежно влекли за собой увеличение высоты танка. Кроме того, при более точном подсчете выяснилось, что фактический объем боевого отделения «мановского» танка меньше, чем у машины Diamler-Benz.
