Станислав Михаль - Часы. От гномона до атомных часов

Другим излюбленным видом спусков без отхода малых часов был дуплексный спуск, который изобретен около 1725 г., причем это изобретение приписывается английским часовщикам Дуплейсу, известному Роберту Гуку и французскому часовщику Пьеру Леруа. Однако, по всей вероятности, этот спуск был построен французским часовщиком Йоганном Баптистом Дютертром, работавшим в Париже в 1715-1742 гг. Спуск получил свое наименование потому, что первоначально он имел двойное спусковое колесо. Позднее это колесо было заменено на одинарное, но с двумя раздельными системами зубьев. В этом виде после усовершенствования его Пьером Леруа он изображен на рис. 15. Свойства дуплексного спуска соответствовали анкерным системам с той разницей, что этот спуск работал с односторонним импульсом. В лучшем исполнении импульсная палета была рубиновой, так же как и валик с вырезом для выпуска зубьев спускового колеса.

Рис. 15.Дуплексный спусковой одноколесный механизм

Карманные часы с дуплексным спуском часто имели спрессованные из листового металла спусковые колеса с двумя рядами зубьев в различных плоскостях. Они типичны для так называемых долларовых часов, которые в конце прошлого века стали изготовлять некоторые часовые фирмы в США, и прежде всего фирма «Уотербюри Уотч Компани».

Дуплексный спуск относился к спускам с односторонним импульсом. Его баланс получал импульс при каждом втором колебании. Поскольку продолжительность колебания была обычно 0,25 с, то секундная стрелка скакала через каждую половину секунды. Была и модификация этого спуска, при котором секундная стрелка двигается через целую секунду. Принцип этого спуска простой. Удвоением захватных зубьев добились того, что баланс получал импульс лишь при каждом четвертом полуколебании.

В заключение укажем еще одну форму дуплексного спуска, который в отличие от описанных выше работал с двусторонним импульсом. У этого двухколесного спуска импульсные лыски переносят импульс от зубьев спускового колеса на окружности диска. Зубья звездообразного колеса здесь выполняют роль захватных зубьев.

Многие европейские часовщики второй половины XVIII в. предпочитали применять различные системы свободных спусков, отличных от анкерных. При этом они стремились ограничить время передачи импульса осциллятору до минимума. Под влиянием этих стремлений возникли две весьма многочисленные группы свободных спусков. Спуски первой группы, предназначенные для маятниковых часов, способствовали развитию точных методов измерения времени, а другую группу образуют балансовые спуски, о чем будет говориться далее. Из различия в характере маятникового и балансового осцилляторов ясно видно, что в обеих этих группах часов спусковые механизмы должны были строиться на различных конструктивных решениях.

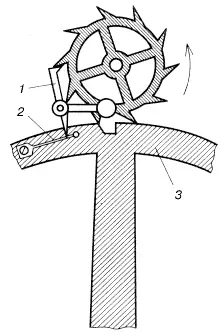

Рис. 16.Свободный стопорный спусковой механизм Берту

Принцип свободного стопорного спускового механизма для маятниковых осцилляторов весьма стар. Теоретически этот принцип разработал еще Галилей, но осуществлен он был намного позднее. Своим слабым влиянием на точность хода часов он привлек внимание передовых часовых мастеров того времени. Одной из попыток использования этого принципа был спусковой механизм Берту, приведенный на рис. 16. Как и другие стопорные спусковые механизмы, он работал с односторонним импульсом, получаемым при каждом полуколебании. Захват и отпуск спускового колеса осуществляли консоль 1 с грузом и листовая пружина 2 , закрепленная на маятнике. Импульс сообщали зубья спускового колеса через импульсную площадку маятника 3 . Известно решение и в виде двухколесного спускового механизма Юргенса. У этого спуска зубья большого колеса являются захватными, а зубья внутреннего колеса — импульсными.

Из большого количества спусковых механизмов, основанных на аналогичном принципе, укажем еще на спусковой механизм английского часовщика Томаса Рейда (1750 — 1834) от 1804 г. Он отличался от предшествующих спусковых механизмов помимо прочего тем, что маятник получал импульс при колебаниях в обоих направлениях. Спусковое колесо спуска Рейда имеет две системы зубьев. Очень тонкие боковые зубья в виде шпеньков — зубья импульсные, которые сообщают импульсы анкеру через длинные плечи, заканчивающиеся импульсными площадками. Торцовые остроконечные зубья являются захватывающими. Функциональные схемы этого спускового механизма кажутся простыми, но в действительности трудно настроить обе системы рычагов так, чтобы обеспечить правильную работу спускового механизма.
