Павел Мордовин - Брустверно-башенные броненосцы “Глаттон”, “Девастейшен”, “Тандерер” и “Дредноут”. 1868-1908 гг.

Корпус этого броненосца построен из железа, по системе продольного крепления судна (bracket system), с двойным дном и с непроницаемыми для воды переборками и отделениями. Двойное дно простирается во всю длину судна и доходит вверх до нижнего ряда броневых плит.

Трюмная часть судна, вместе с пространством двойного дна, разделены переборками на 61 непроницаемое для воды отделение. Кроме того, вся внутренняя часть по длине судна разделена на две половины одной сплошной продольной переборкой, которая идет от киля вверх вплоть до нижней палубы, а по длине начинается в расстоянии 40 фут от форштевня, где поперечная переборка отделяет носовую угольную яму, и простирается почти на такое же расстояние от кормы, до поперечной переборки позади машинного отделения.

Если не считать небольших отделений или клеток в носовой и кормовой оконечностях судна, то можно указать на десять главнейших отделений в трюмной части, заключенных между поперечными переборками в следующем порядке от носа: первое и второе отделения с угольными ямами; позади второго отделения помещаются ящики с якорными цепями, предохраняющие носовую крюйт-камеру. Третье отделение — носовая крюйт-камера, с бомбовыми погребами по бокам

— здесь же проходит главная продольная переборка, по каждую сторону которой расположены, четвертое отделение — большая угольная яма, пятое отделение

— первая кочегарная, с тремя котлами, с продольной переборкой и с угольной ямой по борту, шестое отделение — вторая кочегарная, подобная первой, седьмое отделение — машинное, с угольной ямой по борту, восьмое отделение — угольная яма и здесь оканчивается продольная переборка, девятое отделение — кормовая крюйт-камера, отделяющаяся от боковых бомбовых погребов узкими проходами, десятое отделение, позади бронированной переборки, для помещения различных судовых принадлежностей.

На верхней палубе, во всю ее ширину, устроен бруствер с закругленными оконечностями, который имеет 184 фута длины по средине, 144 фута по борту, а высота его 7 ф 6 дм от палубы и почти 11 ф 6 дм от ватерлинии. Бруствер этот, как и на “Devastation”, защищает установленные внутри него: дымовые и вентиляторные трубы, основания двух башен с механизмами для их вращения, боевой штурвал, выходные и светлые люки из нижней палубы, и прочее. В носовой и кормовой оконечностях бруствера установлено по одной башне системы Кольза, из которых каждая имеет внутренний диаметр 27 ф 4 дм и наружный 32 ф 3 дм. Высота их над бруствером 7 ф 6 дм.

На палубе бруствера, между башнями, сделана узкая надстройка из листового железа, которая, расширяясь кверху, образует просторный командный мостик, простирающийся над обоими башнями и обнесенный кругом коечными сетками. Эта надстройка заключает внутри себя части дымовых и вентиляторных труб между бруствером и мостиком, а также трапы с железными люками, идущими с мостика в бруствер.

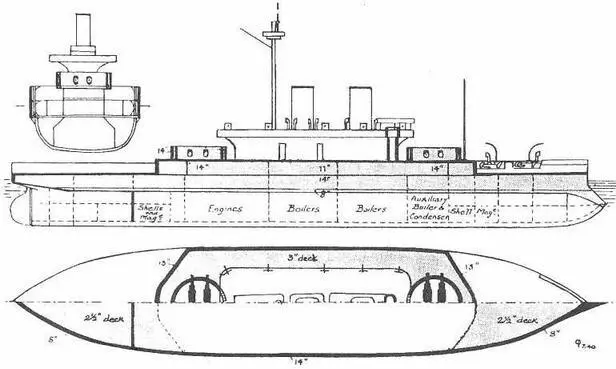

Двухбашенный брустверный монитор “Dreadnought". 1877 г. (Наружный вид и вид сверху с указанием бронирования) Из книги О. Parkes British Battleships. London. 1966.

На мостик поднимаются шлюпки и выведена боевая рубка со штурвалом и с переговорными трубами в машину, в обе башни и к боевому штурвалу в бруствер. Позади обоих дымовых труб установлена железная мачта, с короткой стеньгой, для сигналов и для содействия подъему шлюпок на мостик.

На верхней палубе, к передней и задней оконечностям бруствера, приделаны почти вровень с ним надстройки из легкого железа. Носовая надстройка не доходит до форштевня на 20 фут, а кормовая не доходит до самой кормы на 33 фута, что сделано для того, чтобы дать башенным орудиям, при стрельбе прямо на нос или на корму, наибольший угол понижения в 5°. В тоже время эти надстройки, имея закругленные оконечности, могут при переднем или заднем ходе разрезать волны, которые будут попадать на бак или на корму, возвышающуюся от ватерлинией всего на 4 фута.

Носовая подводная часть судна оканчивается прямым форштевнем, а подводная часть носа вооружена сильным шпироном, острие которого углубляется на 11 фут ниже ватерлинии и выдается вперед на 10 фут от носового перпендикуляра. Кормовая часть судна образуется круглым и широким свесом, хорошо прикрывающим руль и оба винта. Помещение для офицеров и команды устроено для большей части в бруствере и в жилой палубе и частью в носовой и кормовой надстройках. Вес пустого корпуса, без брони и подкладки 3740 тонн.
