Павел Мордовин - Брустверно-башенные броненосцы “Глаттон”, “Девастейшен”, “Тандерер” и “Дредноут”. 1868-1908 гг.

Броня положена кругом борта этого броненосца поясом, толщина которого по средине борта у ватерлинии 14 дюймов, постепенно утоняясь до 8 дюймов к носовой и кормовой оконечностям и к своему нижнему краю ниже ватерлинии. Этот броневой пояс возвышается на 4 фута над грузовой ватерлинией, т.е. до высоты верхней палубы судна, и опускается ниже ватерлинии по средине борта на 5 ф 7 дм, в корме несколько меньше, а в носу — ниже шпирона, служа последнему прочной опорой на случай таранения.

Нижний край броневого пояса совпадает по своей длине с нижней палубой и в тоже время образует, как на “Devastation”, свес или выступ на 3 ф 6 дм от корпуса судна. Свес этот заделан листовым железом, как показано на рисунке. Бортовая броня положена на тиковую подкладку толщиною 15 дюймов, с продольными стрингерами и внутренней рубашкой из двух рядов железных листов, толщиною 1 и 1/2 дюйма.

Бруствер покрыт в средней части 11-дюймовой броней, толщина которой на оконечностях бруствера и против башен увеличена до 14 дюймов, чтобы лучше защитить основания башен, механизм для их вращения и гидравлические приспособления для заряжания орудий. Толщина тиковой подкладки на бруствере тоже 15 дюймов, с внутренней железной рубашкой толщиною 1 и 1/2 дюйма.

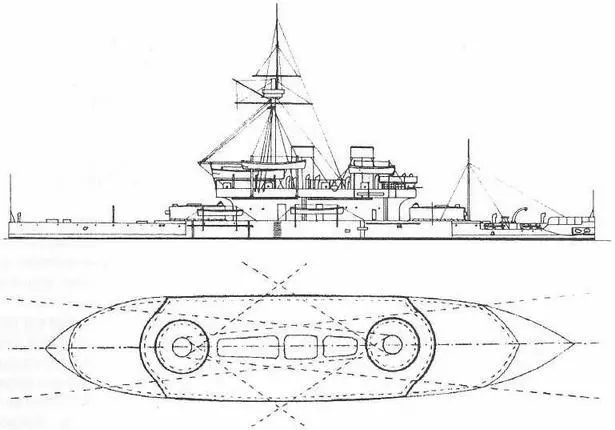

Двухбашенный брустверный монитор “Dreadnought". 1877 г. (Наружный вид и вид сверху с указанием секторов обстрела) Из книги О. Parkes British Battleships. London. 1966.

Башни защищены 14-дюймовой броней, состоящей из двух рядов плит, расположенных следующим образом: набор башни покрыт двумя рядами железных листов, толщиною 3/4 дюйма каждый. К этим листам, составляющим стену башни и образующим внутреннюю рубашку, прикреплена тиковая подкладка толщиной 6 дюймов. С этой подкладкой скреплены сквозными болтами броневые плиты толщиной 7 дюймов, затем положена опять тиковая подкладка толщиной 9 дюймов, и наконец, идет ряд наружных плит толщиной 7 дюймов, скрепленных болтами с подкладкой.

Все палубы: верхняя, на бруствере и на башнях, покрыты двумя рядами железных листов, толщиной каждый 1 и 1 и 1/2 дюйма.

Чтобы защитить кормовые угольные ямы и крюйт-камеру от продольных неприятельских выстрелов на волнении, устроена позади кормовой крюйт- камеры поперечная переборка, покрытая 5-дюймовой броней на 10-дюймовой тиковой подкладке. На “Devastation” устроены две таких переборки, одна в носу и другая в корме, но на “Dreadnought” не сделали носовой бронированной переборки в виду того, что нижний край броневого пояса опускается в носу достаточно, чтобы защитить носовую подводную часть его корпуса на волнении от продольного огня с носа.

Общий вес брони и подкладки на “Dreadnought”” около 3300 тонн.

“Dreadnought” имеет два винта приводимых в движение двумя машинами совокупной системы, в 1000 номинальных сил, которые изготовлялись на заводе гг. Гомфрейса и Тенанта и должны были развить на официальном испытании 8000 индикаторных сил.

Каждая из двух машин имеет три цилиндра, из которых один высокого давления, диаметром 66 дюймов и два низкого давления, диаметром 90 дюймов. Ход поршня 4 ф 6 дм. Все цилиндры имеют паровые рубашки. Цилиндры высокого давления приспособлены к работе при 60 фунтах давления пара в котлах, а цилиндры низкого давления для 30 фунтов пара. Холодильники имеют поверхностное охлаждение, с охлаждающей поверхностью 16500 кв. ф и, в случае надобности, они могут действовать как обыкновенные холодильники.

На “Dreadnought” 13 паровых котлов, из которых один вспомогательный. Котлы эти эллиптической формы, при диаметрах 11 ф 10 дм и 12 ф 2 дм, длина котлов 14 фут, с тремя топками в каждом. Общая нагревательная поверхность всех 13 котлов 22025,5 кв. ф. Обе машины и котлы совершенно окружены угольными ямами, так что занимают пространство во всю ширину судна и по длине 152 фута.

Котлы расположены по шести в ряд, лицевой стороной к борту, а задней стороной прилегают к продольной непроницаемой переборке, которая таким образом отделяет правые шесть котлов от левых. Кроме того, поперечная переборка разделяет эти котлы на четыре отделения, по три котла в каждом. Шесть передних и шесть задних котлов имеют отдельно по одной дымовой трубе, которых таким образом две, выведенных вверх чрез бруствер на мостик.

Винты на этом броненосце системы Гриффита, диаметром каждый 20 фут, шаг винтов переменный — от 21 до 26 фут. На испытании, шаг винтов был 23 фута 6 дюймов.

Кроме двух главных машин, “Dreadnought” имеет до 27 вспомогательных механизмов для различных назначений а именно: для приведения в действие двух главных машин и для перевода их с одного хода на другой, для циркуляции воды в холодильниках, для действия шпилями и рулевым аппаратом, для вращения башен и для действия гидравлическими аппаратами при управлении и заряжании орудий в башнях, для подъема шлюпок, снарядов и мусора, для питания водой паровых котлов, для действия пожарными и водоотливными помпами, для действия вентиляторами и всей системой вентиляторных труб, в которых насчитывается до 180 клапанов, и т.д. Общий вес машин с котлами 1430 тонн.
