Говоря в общих чертах, что главное назначение гидравлических приспособлений на “Thunderer” состоит в том, во-первых, чтобы поднимать для стрельбы и опускать для заряжания орудие с платформой и станком, и во-вторых — двигать сам станок по платформе при стрельбе и заряжании орудия.

Первая цель достигается тем, что платформа, состоящая из двух железных полос, упирается и вращается в задней части на постоянном шарнире, а в передней части она поднимается гидравлическим прессом, причем посредством цилиндрической подставки орудие можно устанавливать в трех различных положениях, вращая орудие около дула: в верхнем положении, при котором угол возвышения дула 3° 45' и угол понижения 5°30'; в среднем — угол возвышения дула 7° 30' и угол понижения 1° 30', и в нижнем — угол возвышения от 11° 30' до 4° и понижения 0°. Среднее положение употребляется при обыкновенных условиях боя; два же другие — в особенных случаях, а именно когда требуются большие углы возвышения, или понижения, причем наибольший угол возвышения 11° 30' и понижения 0°. На перестановку орудия из одного положения в другое требуется около 40 секунд времени.

Вторая цель, т.е. движение станка по платформе для придвигания и отодвигания орудия, достигается тем, что под орудием расположен гидравлический цилиндр с поршнем, причем последний соединен со станком прочным железным кронштейном; следовательно, одновременно с движением поршня будет двигаться и станок. Но, вместе с этим, такое устройство имеет еще другое назначение.

Давление, производимое станком и орудием на платформу, недостаточно для удержания отката орудия, так как громадная сила, выбрасывающая снаряд, вместе с тем старается с большой стремительностью отодвинуть назад и станок. Для противодействия этой силе, тот же гидравлический цилиндр с поршнем приспособлен в для действия на подобие буфера, заменяющий резиновые кружки в обыкновенных станках. Большая выгода такого гидравлического буфера для удержания отката заключается в том, что сила действует постоянно с одинаковым давлением.

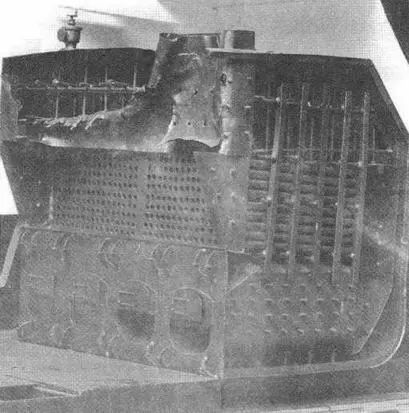

Макет котла поврежденного на “Thunderer”-e взрывом 14 июля 1876 г. (вверху) и гравюра с изображением разорвавшегося 2 января 1879 г. орудия этого броненосца

Для производства заряжания гидравлическим приспособлением, в стенах башни, в палубе ниже брони и под пушечными портами прорезаны два отверстия, равные калибру орудий. Когда требуется зарядить орудие, башня устанавливается так, чтобы пушечные порты были защищены, т.е. они отводятся с сторону от неприятеля, а дульная часть орудия опускается и наклоняется вниз к зарядным отверстиям, расположенным под углами: снижения 12° и в сторону от киля 39°.

Снаряды, размещенные в кранцах внутри бронированного бруствера, подвозятся на тележке по рельсам к снарядному гидравлическому подъему, расположенному вровень с палубой, и затем простым движением рычага снаряд и тележка поднимаются вплотную к дулу. После досылки заряда, посылается в канал орудия снаряд с помощью гидравлического прибойника, расположенного также по направлению канала орудия.

На конце прибойника устроен небольшой клапан, который при ударе в дно канала отпирается и пускает сильную струю воды, способную погасить всякую искру, оставшуюся в канале. Для заряжания орудий имеются два положения: одно на левом, а другое на правом борту и таким образом орудия всегда могут быть заряжаемы под защитой. Если бой производится с правого борта, то орудия заряжаются на левом и обратно.

Все гидравлические приспособления приводятся в движение особой паровой машинкой или донкой, действующей на гидравлические помпы, которые расположены под башней и управляются при помощи клапанов простыми локомотивными ручками. Три или четыре человека могут придвигать или отодвигать орудие от борта, поднимать и опускать его для заряжания, банить его, подвигать и поднимать заряд и снаряд, досылать их на место в канале и наводить орудие в цель.

15 сентября 1875 года, “Thunderer” произвел официальное испытание своих гидравлических приспособлений, причем было сделано 50 выстрелов при различных положениях орудий и условиях боя, боевыми и учебными зарядами. Результаты этого испытания между прочим показали, что для перестановки орудия с одного положения в другое требовалось средним числом 45 секунд.
