Николай Пахомов - Образцовые броненосцы франции. Часть III. “Шарль Мартель”

В ответ на присланные в январе 1891 г. три чертежа общего расположения проектов "Шарль-Мартэль", "Лазар-Карно", и "Жорегибери" МТК высказывает просьбу: "Среди доставленных чертежей нет поперечных сечений "Лазар Карно", в которых предстоит крайняя надобность, а потому МТК просит Ваше Высокоблагородие, если можно, доставить эти чертежи в комитет, в крайнем случае хотя бы миделевого сечения".

Агент выполнил поручение, но в Петербург ушла сопроводительная записка следующего содержания: "14/26.02.1891 г. Милостивый государь Константин Павлович. В ответ на запрос МТК от 5.02.1891 г., представляю при сём три листа чертежей: мидель-шпангоут и наружный вид судна, которые удалось получить, и считаю долгом донести Вашему Превосходительству, что эти чертежи, как и ранее присланные, получены мной негласно и французское министерство не должно знать об этом. Так как я делал запросы по почте, это легко может сделаться известным, а потому позволю себе просить Ваше Превосходительство с подобными запросами посылать через курьеров министерства иностранных дел".

Сборка на стапеле первой детали киля нового броненосца началась только 1 августа 1891 года, так как перед тем должно было ещё пройти множество обсуждений относительно различных вариантов внутреннего расположения. Именно по этой причине "Шарль-Мартэль" оказался вторым в списке "образцового флота", уступив первенство "Жорегибери"..

Корпус броненосца выполнен целиком из стали. При том, что конструкция оставалась совершенно типичной для того времени, тем не менее, в отличие от предыдущих броненосцев получило применение одно важное новшество. Шпангоуты "Шарль-Мартэль" представляли собой кольца, шедшие непрерывно с внутреннего дна до бимсов броневой палубы. Таким образом, согласно сообщению Совета по Работам: "Мсьё Юэн очень удачно осуществил систему конструкции, рекомендованную мсьё генеральным инспектором дё Бюси на заседании Совета 30 июля 1889 г.

Этот инженер принял для набора корпуса под бронёй и для конструкции забронированной палубы то же устройство как для набора корпуса в двойном дне; таким образом, набор корпуса под бронёй и бимсы бронированной палубы, образующие, образно говоря, продолжение набора внутреннего дна, составляют основной костяк корпуса, к которому с одной стороны примыкают днищевая обшивка и двойная обшивка под бронёй пояса и главной палубы, с другой - лист внутренней обшивки и противоосколочный лист. Эта совокупность составляет очень удовлетворительную монолитную конструкцию".

Для того, чтобы улучшить сопротивляемость подводной части корпуса воздействию взрывов торпед, опасность которых начинала сказываться, было предусмотрено, к тому же, пока ещё робкое увеличение разделения на отсеки. Совет по Работам должен был, в ходе того же заседания, высказать по этому поводу следующие замечания: "Защита корпуса от результатов взрыва торпеды Уайтхеда обезпечена, в пределах возможного, на всём участке, соответствующем котельным отделениям, листом внутренней обшивки и двумя продольными бортовыми переборками; та из этих двух переборок, которая расположена ближе всего к диаметральной плоскости, образует фасад угольной ямы. Последнее, к сожалению, отменено в машинных отделениях, которые тем не менее являются бортовыми отделениями, где наличие двойной продольной переборки было бы наиболее полезным".

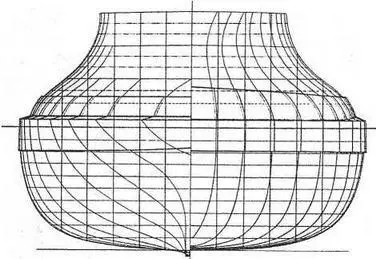

Броненосец "Шарль Мартель". 1896 г. (Теоретический чертеж корпуса)

Если обратимся к отклонённым проектам, и, в частности, к проекту инженера Эмиля Бёртэн, то увидим, что в целях решения этой трудной проблемы новые идеи всё-таки высказывались, но эти нововведения без сомнения сочтут чересчур смелыми и они будут приняты, в порядке эксперимента, только на броненосце береговой обороны "Анри IV", находившимся в постройке с 1895 года по чертежам того же Э.Бёртэн.

Постройка "Шарль-Мартэль" как обычно будет сопровождаться некоторыми трудностями, хотя и без впадений в крайности, как в случае с "Брэнюс"; тем не менее должно было пройти долгих шесть лет, прежде чем корабль вступил в активную службу.

Первые затруднения наступили уже при закладке на стапеле. Действительно, запиской, датированной 11 августа 1891 г., инспектор д’Амбли (Peschart d’Ambly) отмечал: "Из расчётов, выполненных в Бресте, вытекает, что предположения автора чертежей относительно дифферента "Шарль-Мартэль" оказываются ошибочными. Кроме того, отклонение, о котором идёт речь, собирается ещё увеличиться с весом, который следует допустить для машин и котлов. Этот вес очень приблизительно насчитывает 650 т для приводного двигателя и 560 т для котельного аппарата, в то время как проект мсьё Юэн для них определял значения 596 и 523 т соответственно. Предусматриваемая мощность [составляет] 13500 л.с. вместо 12500 первоначально.
