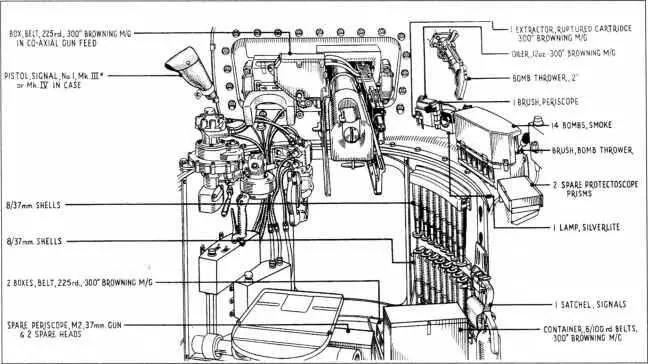

Интерьер боевого отделения танка М3. Установка 37-мм пушки в башне.

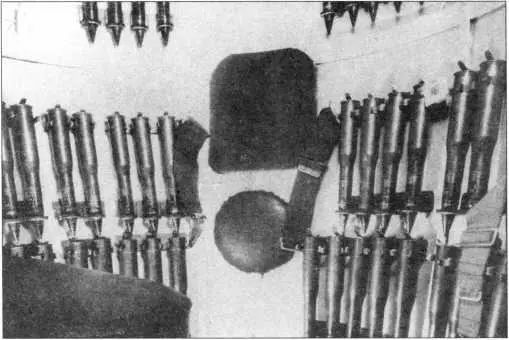

Выстрелы 37-мм пушки располагались на стенках башни и подбашенной коробки.

Вертикальное наведение осуществлялось с помощью секторного подъемного механизма в диапазоне от -7° до +56°. Подъемный механизм имел выключатель ведущей шестерни, что обеспечивало свободное качание всей спаренной установки в пределах вертикального угла. Для производства выстрела спаренная установка пушки и пулемета имела самостоятельные электроспуски, кнопки которых размещались на рукоятке управления гидроприводом поворота башни. Дублирующий ручной спуск пушки располагался на люльке пушки. Для стрельбы из пушки использовался телескопический прицел М19А1, смонтированный в перископическом смотровом приборе М2.

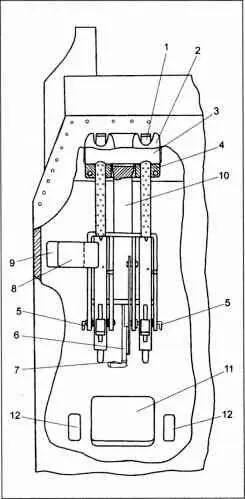

Схема установки спаренных курсовых пулеметов: 1 — пулемет Browning; 2 — броневая крышка; 3 — маска пулеметов; 4 — внутренняя крышка маски; 5 — ось крепления пулемета; 6 — рычаг для придания спаренным пулеметам углов возвышения и снижения; 7 — фиксатор спаренной установки; 8 — коробка для ленты с патронами к правому пулемету; 9 — коробка для ленты с патронами к левому пулемету; 10 — кронштейн установки спаренных пулеметов; 11 — сиденье заряжающего; 12 — коробки для лент с патронами.

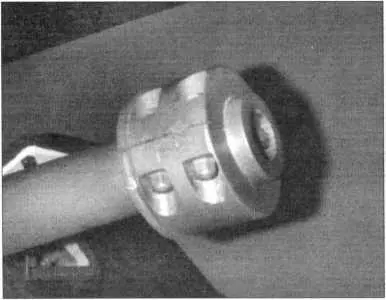

Противовес, закрепленный у дульного среза 75-мм пушки.

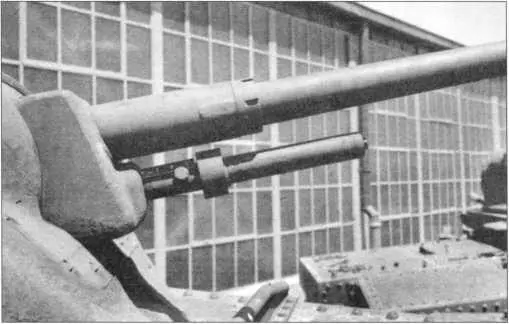

Противовес, закрепленный под стволом 37-мм пушки.

Для 75- и 37-мм пушек были разработаны гироскопические стабилизаторы наведения в вертикальной плоскости. Однако после монтажа их в танк выяснилось, что обе артсистемы оказались неуравновешенными. Для устранения этого явления пришлось устанавливать противовесы: на пушке М2 — у дульного среза, на пушке М6 — под стволом. Для 75-мм орудия М3, имевшего более длинный ствол, противовес не потребовался. Испытания, проходившие в апреле 1941 года, показали высокую эффективность стабилизаторов. Так, например, при скорости 16 км/ч и интенсивном маневрировании экипаж поразил 60 % целей из 37-мм пушки на дистанции 200–700 ярдов с первого выстрела. Результаты испытаний и устранение «детских болезней» стабилизаторов стали причиной принятия их на вооружение в июне 1941 года. С января 1942 года они стали устанавливаться на все серийные танки М3.

Помимо спаренного пулемета вооружение танка включало еще три 7,62-мм пулемета Browning М1919А4. В отделении управления танка в неподвижной броне-маске на кронштейне были смонтированы два спаренных курсовых пулемета. Кронштейн был соединен с пружинным амортизатором и имел рычаг, с помощью которого угол возвышения изменялся до +9°, склонения до — 4°. Горизонтальное наведение осуществлялось поворотом танка. Управление огнем пулеметов производилось механиком-водителем, у которого на рычагах управления имелись гашетки электроспусков. Еще один пулемет Browning М1919А4 был установлен в цилиндрической маске командирской башенки вместе со смотровым прибором. Маск-установка допускала наведение пулемета по вертикали в пределах -13° до +60°. Прицельных приборов этот пулемет не имел.

В качестве личного оружия экипажа в танке укладывались два 11,43-мм пистолета-пулемета M1 Thompson.

Боекомплект танка по данным, приводимым в иностранных источниках, состоял из 50 выстрелов калибра 75 мм, 178 выстрелов калибра 37-мм и 9200 7,62-мм патронов. В «Кратком руководстве службы» танка М3, изданном в СССР в 1942 году, приводятся другие данные боекомплекта: 41 выстрел калибра 75 мм, 137 — 37 мм, 8000 патронов к пулеметам и 1000 патронов (20 дисков) к пистолетам-пулеметам Thompson.

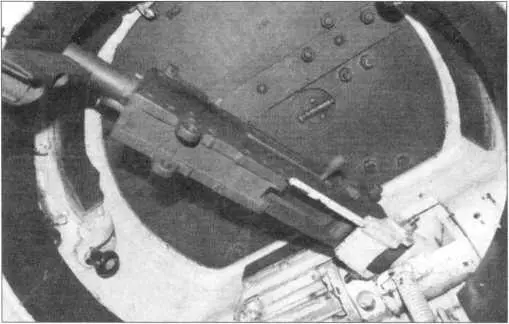

Вид снизу на командирскую башенку с установленным в ней пулеметом Browning М1919А4. Маловероятно, что при таком его размещении командир мог вести из пулемета прицельный огонь.

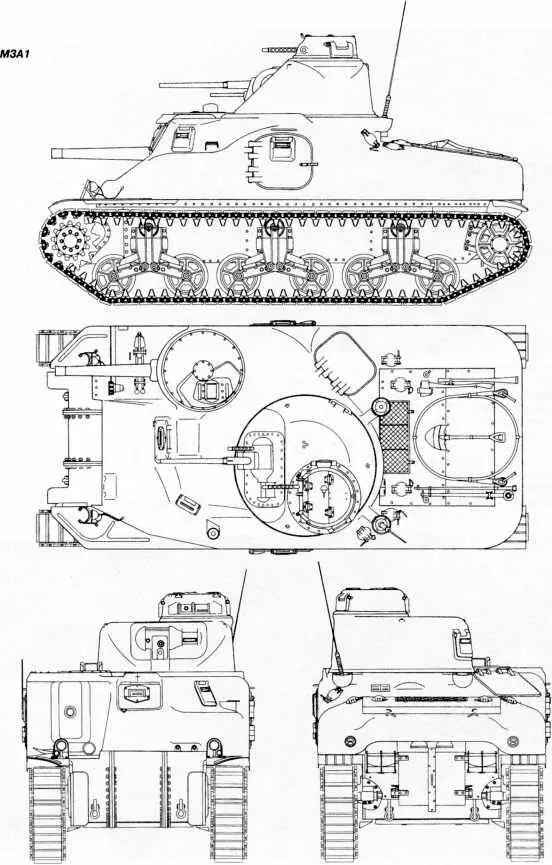

М3А1.
