Чтобы запустить двигатель, необходимо одновременно включить рычажки стартера и пусковой бобины. Рычажок стартера нужно повернуть к метке «Б», рычажок бобины — к метке «В». При первой вспышке оба рычажка немедленно выключить.

Набирать обороты следует постепенно, плавно нажимая на педаль акселератора. Прогрев двигателя производят при 800 об/мин. до температуры 37°C или 100°Ф (Ф — по Фаренгейту — Прим. автора ).

После заводки двигателя давление масла должно постепенно повышаться от 30 ф/дм 2до 80 — 100 ф/дм 2.

Вентилятор двигателя при включении трансмиссии не выдерживает резкого перехода от одних оборотов к другим, лопасти вентилятора при резких оборотах ломаются».

Трансмиссия танка состояла из многодискового главного фрикциона сухого трения, смонтированного внутри маховика двигателя, карданного вала, пятискоростной коробки передач с синхронизаторами и механизмом горного тормоза, механизма поворота (двойной дифференциал типа Клетрак) и бортовых передач.

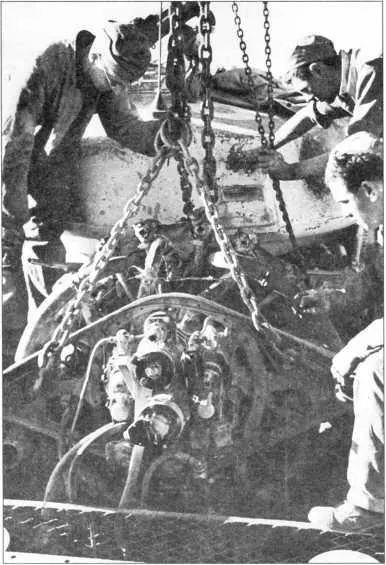

Демонтаж двигателя из танка Grant I.

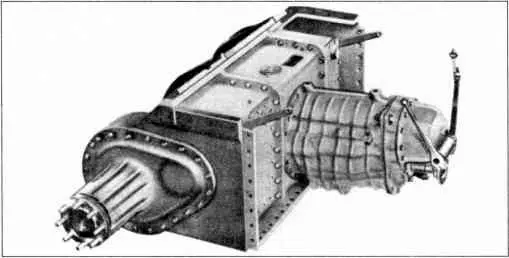

Носовая часть корпуса танка с трансмиссией.

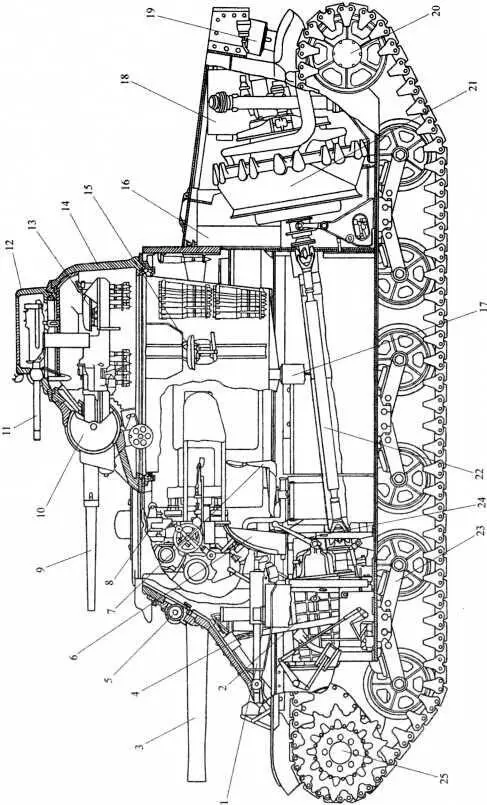

Компоновка танка М3: 1 — курсовой пулемет Browning; 2 — коробка передач; 3 — 75-мм пушка; 4 — рычаг управления; 5 — прибор наблюдения механика-водителя; 6 — сиденье механика-водителя; 7 — сиденье наводчика 75-мм пушки; 8 — перископический прибор наблюдения; 9 — 37-мм пушка; 10 — шаровая установка 37-мм пушки; 11 — пулемет Browning; 12 — командирская башенка; 13 — сиденье командира танка; 14 — башня; 15 — сиденье заряжающего 37-мм пушки; 16 — топливный бак; 17 — ВКУ; 18 — воздухоочиститель; 19 — глушитель; 20 — направляющее колесо; 21 — двигатель; 22 — карданный вал; 23 — тележка подвески; 24 — рычаг стояночного тормоза; 25 — ведущее колесо.

ХОДОВАЯ ЧАСТЬприменительно к одному борту состояла из шести одинарных обрезиненных опорных катков, сблокированных попарно в три балансирные тележки, подвешенные на двух вертикальных буферных пружинах каждая; трех поддерживающих катков, направляющего колеса с кривошипным натяжным механизмом и ведущего колеса переднего расположения со съемными зубчатыми венцами. Гусеницы резинометаллические или металлические мелкозвенчатые цевочного зацепления по 79 траков каждая. Ширина трака резинометаллической гусеницы Т41 — 406 мм, металлической Т49 и резино-металлических Т48 и Т51 — 421 мм, шаг трака — 152 мм.

Тележка подвески: 1 — кронштейн тележки; 2 — опорные катки; 3 — коромысла; 4 — двуплечие рычаги; 5 — пружины; 6 — поддерживающий каток.

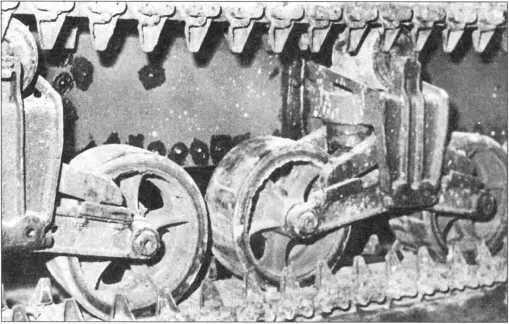

Тележки подвески ходовой части танка М3.

ЭЛЕКТРООБОРУДОВАНИЕбыло выполнено по однопроводной схеме. Напряжение 24 В. На танке имелись два генератора: один (основной) служил для питания всех потребителей электроэнергии и подзарядки стартерной батареи и приводился в движение от двигателя танка. Другой (дополнительный) служил для подогрева воздуха при прогреве двигателя танка перед его запуском и для зарядки аккумуляторов в особых случаях. Этот генератор имел привод от специального одноцилиндрового двухтактного двигателя внутреннего сгорания и являлся одновременно стартером при запуске последнего. Потребители электроэнергии: электростартер, электромотор механизма поворота башни, радиостанция и переговорное устройство, электромоторы вентиляторов, контрольные приборы и т. д.

ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ. На танке имелся стационарный огнетушитель, установленный под полом боевого отделения с левой стороны. Переносные огнетушители установлены в башне и в передней части танка справа.

СРЕДСТВА СВЯЗИ. На танке в левом спонсоне устанавливалась радиостанции SCR-508, а в правом — SCR-506 (только на командирских танках). УКВ-радиостанция SCR-508 обеспечивала связь на дальности 10–20 км, а более мощная SCR-506 — на дальности 60 км в голосовом режиме и 120–160 км в телеграфном. Такими радиостанциями оснащались только танки армии США. В СССР по ленд-лизу было поставлено всего три комплекта SCR-508, по всей видимости, для изучения.
