Семен Федосеев - Первые германские танки. «Тевтонский ответ»

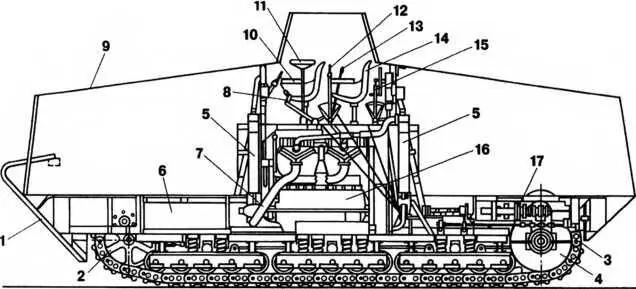

Продольный разрез опытного танка на шасси A7V (макет, построенный в январе 1917 г.): 1 — «нос», 2 — направляющее колесо, 3 — гусеничная цепь, 4 — ведущее колесо, 5 — радиаторы, 6 — защищенный бак для горючего, 7 — выхлопная труба, выведенная под днище корпуса, 8 — педаль сцепления, 9 — корпус, 10 — сидение командира, 11 — рулевое колесо («волан»), 12 — рычаг переключения передач, 13 — рычаг тормоза, 14 — сидение водителя, 15 — рычаг заднего хода, 16 — двигатель, 17 — бортовая передача.

Была спроектирована тумбовая установка для размещения в танке 77-мм штурмовой пушки с длиной ствола 20 калибров. Однако это вызвало ряд проблем — только длина отката у 77-мм пушки составляла 750 мм. Кроме того, заказы на пушки были полностью расписаны, и получение их также было затруднительным. В другом варианте предполагалось вооружить танк с «полноразмерным» корпусом четырьмя 20-мм пушками и четырьмя 7,92-мм пулеметами, хотя OHL настаивала на «пушечном» варианте — особенно после успеха британских танков у Камбрэ в ноябре 1917 г. В декабре 1917 г. было решено ограничиться, по примеру британцев, 57-мм орудием. Для этого выбрали 57-мм скорострельные капонирные пушки «Максим-Норденфельд» британского производства, захваченные в октябре 1914 г. в крепости Антверпен (хотя в литературе упоминается и о том, что часть пушек была якобы взята в неназванных «русских крепостях»), Установка орудия была соответственно перепроектирована. От производства в серии пулеметного варианта танка — иногда, по образцу британцев, именовавшегося «самкой» или «женским типом» — отказались. 57-мм пушка ставилась в передней части корпуса. Пушка имела длину ствола 26 калибров, вертикальный клиновый затвор, длину отката всего 150 мм. Два цилиндра противооткатных устройств монтировались над стволом. Боекомплект орудия помешался в металлическом ящике (позади мест артиллеристов) и включал от 180 до 300 унитарных выстрелов (патронов). Причем кроме бронебойных и осколочных в боекомплект входили и картечные выстрелы — для самообороны машины и поражения живой силы противника на малых дальностях. 90 выстрелов размещались в боеукладке непосредственно, позади расчета орудия. При боекомплекте 180 выстрелов — 100 из них было с осколочно-фугасными снарядами, 40 — с бронебойными и 40 — картечных. При увеличении боекомплекта увеличивалась и доля картечных выстрелов.

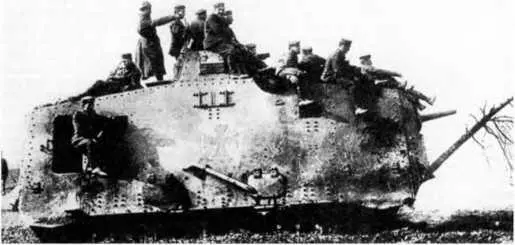

Танк A7V с корпусом «Рёхлинг» второго заказа демонстрирует свои ходовые возможности и способность валить деревья (диаметр сваливаемого дерева еще долго будет упоминаться в тактико-технических характеристиках танков как показатель их «мощности»). Пулеметы сняты. Обратим внимание на обрезанные по треугольной форме крайние бронеэкраны ходовой части.

Схема размещения экипажа танка A7V: А — водитель, Б — командир, В — заряжающий, Г — наводчик орудия, Д — пулеметчики, Е — механики.

Осколочно-фугасные снаряды имели взрыватель с замедлителем и могли использоваться против полевых укреплений. Начальная скорость бронебойного снаряда составляла 487 м/с, бронепробиваемость — 20 мм на дальности 1000 м и 15 мм на 2000 м, наибольшая дальность стрельбы — 6400 м, хотя реально прицельный огонь редко велся дальше чем на 200–300 м. Танки первого заказа кроме корпусов отличались и типом установки орудия. Собранные первыми танки с номерами шасси 502, 505, 506, 507 с корпусами фирмы «Рёхлинг» в носовой части несли стойку («козлы»), на которой крепилась поворотная артиллерийская установка системы Артиллерийской испытательной комиссии. Широкая маска (щит) пушки качалась в вертикальной плоскости, а небольшой внутренний щиток — в горизонтальной. Установка снабжалась противовесом и механизмом наведения с двумя маховичками. Прицельное приспособление ограничивалось мушкой и прицелом с прорезью (их потом использовали и в сочетании с оптическим прицелом). Танки №№ 540–544 с корпусами фирмы «Крупп» получили тумбовые установки. Тумбовая установка разрабатывалась изначально для танка A7VU (см. далее), но ставилась на A7V. Угол наведения орудия в горизонтальной плоскости составлял по 45° в обе стороны, в вертикальной — ±20°.
