Семен Федосеев - Первые германские танки. «Тевтонский ответ»

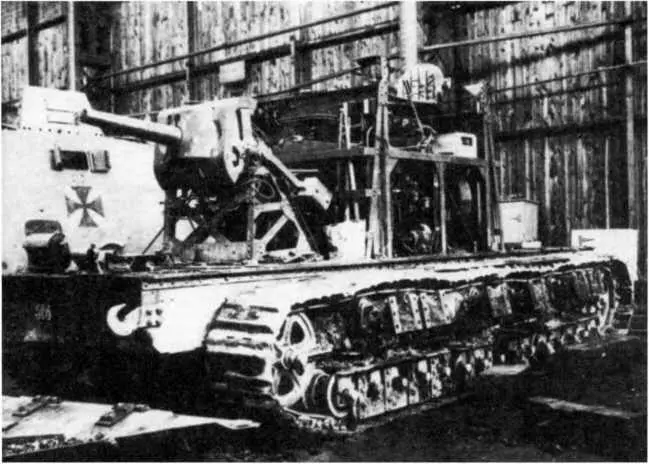

«Козловой» вариант установки 57-мм пушки «Максим-Норденфельд» на шасси A7V № 506. Обратим внимание на подвижные щиты бронемаски и противовес установки. Позади виден бронекорпус «Рёхлинг» первого заказа.

Обильное вооружение и намерение возложить на танкистов еще и функции пехотных штурмовых групп определили рекордную для серийных танков численность экипажа. Если при разработке танка в 1917 году предполагалось, что экипаж не превысит 13 человек, то с заказом в январе 1918 г. на пушечный вариант и включением в экипаж помощников водителя (механиков) его численность увеличилась до 15, а затем и до 18 человек. Единственный «пулеметный» танк № 501 оказался полностью «симметричным» — вместо артиллерийской установки в его передней части, так же как и в кормовой, устанавливались два пулемета. Таким образом, обеспечивался действительно круговой обстрел. Позже танк № 501 был перевооружен 57-мм пушкой на тумбовой установке. Спереди и сзади к раме машины крепились буксирные крюки, на части танков вместо них ставились коуши. На минимальной скорости тяговое усилие достигало 15 тс. По опыту испытаний первого опытного танка ввели шарнирно крепившиеся треугольные (на танках первой серии могли быть и округлые) крышки для зашиты вырезов корпуса под крюки в боевой обстановке. Возимый ЗИП размещался в коробке под полом в передней части корпуса, т. е. перед бензобаками. В танке возились два ручных огнетушителя. Возимый шанцевый инструмент крепился на бортах снаружи и включал две лопаты, две киркомотыги, двое ножниц для резки проволоки. На крыше машины перевозилась маскировочная сеть, без которой укрытие такой махины на стоянке было бы невозможным даже в лесу. Для питания электрооборудования (внутреннее и внешнее освещение) служил электрогенератор с приводом от двигателя. Из средств внутренней связи следует упомянуть указатель на цель, введенный после испытания первых пяти машин (с корпусами фирмы «Рёхлинг») в войсках. Он крепился на крыше корпуса над артиллерийской установкой и поворачивался командиром танка с помощью троса. Перед расчетом орудия над правым смотровым лючком располагалась панель с белой и красной лампочками: белая лампочка — «внимание», красная — «огонь», обе выключены — «прекратить огонь». Так получилась своеобразная система управления огнем с места командира машины. Остальному экипажу, как и во всех танках того времени, командиру приходилось подавать команды криком, перекрывая шум двигателей, трансмиссии и стрельбы, хотя позже сигнальные лампочки «системы управления огнем» провели и к местам пулеметчиков. Средств внешней связи не предусматривалось.

Рубка управления танка A7V № 504 с откинутыми передним и задним листами. Хорошо видны щитки смотровых лючков и способ сборки рубки.

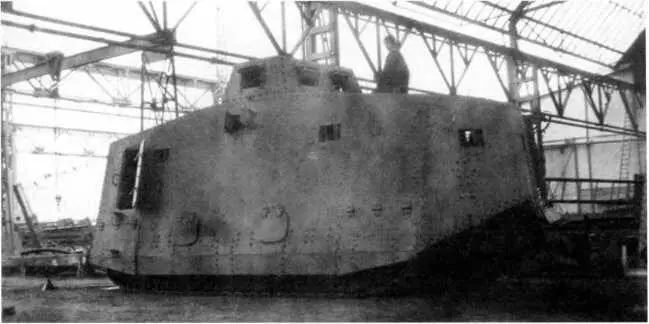

Собранный танк A7V № 501 с корпусом «Рёхлинг» первого заказа на заводе «Стеффенс унд Нолле», еще без вооружения. Конец ноября — начало декабря 1917 г.

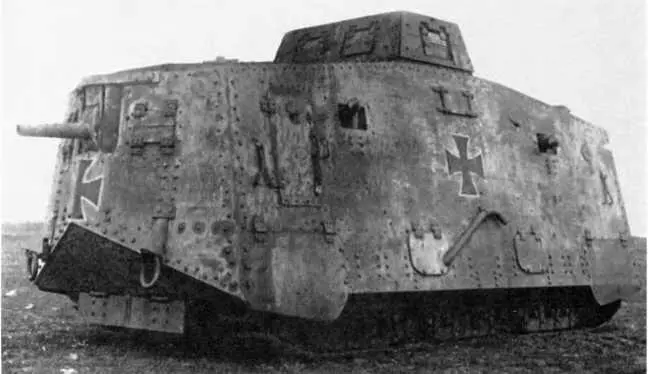

Танк A7V № 564 с корпусом «Рёхлинг» второго заказа. Хорошо видны отличия от прототипа. В частности, усилено бронирование верхней рубки, броневые экраны ходовой части сняты, крайние экраны, прикрывающие ведущие и направляющие колеса, обрезаны с закруглением углов. На месте буксирных крюков у этого танка подвешены коуши.

Надежность работы имевшихся радиостанций внутри трясущегося корпуса танка вызывала большие и обоснованные сомнения, не было уверенности и в эффективности световой сигнализации, хотя танки первого заказа с корпусами «Рёхлинга» снабжались сигнальными прожекторами производства фирмы «Цейсс», но потом от них отказались. Семафоры быстро сбивались бы пулями, осколками или взрывной волной. После испытаний первых машин в крыше верхней рубки выполнили лючок для сигнализации флажками или фонарем, в правой части крышки рубки выполнили лючок командира с двустворчатой крышкой. Кроме того, в крыше рубки смонтировали компас под небольшим полусферическим колпаком (ранее британские танкисты уже отработали приемы корректировки показаний компаса внутри бронированной машины). Эти конструктивные изменения ввели при дооборудовании следующих пяти танков первого заказа (с корпусами «Круппа») и в танки второго заказа. Из упомянутых первых пяти танков все эти изменения получил только танк с номером шасси 540, возвращенный на завод в марте 1916 г. Танк № 501 при переоборудовании в «пушечный» получил описанную систему «управления огнем», но рубку переделывать не стали.
