Валерий Мужеников - Броненосцы типа “Бранденбург”

Управление артиллерийским огнем главного калибра производили из двух бронированных постов управления, которые, в свою очередь, получали необходимые данные с марсов, расположенных на мачтах.

Установленные на броненосцах 280-мм орудия не являлись "скорострельными". Это, появившееся только после 1890 г. понятие тогда ещё не было однозначным. Но, в любом случае, оно предполагало применение для зарядов гильз из латуни, имеющих определенную форму, в то время как до сих пор порох зарядов содержался в картузах из шёлка.

Броненосцы типа "Бранденбург" не без основания часто называют прямыми предшественниками линейного корабля "Дредноут". С равным основанием его можно назвать последним представителем типов кораблей с системами оружия, при которых на броненосцах доминировала тяжёлая и сверхтяжёлая артиллерия, а лёгкая и средняя, хотя и постепенно увеличивающаяся числом и калибром, являлась лишь вспомогательной.

При относительно небольшом водоизмещении и малой мореходности миноносцев того времени, вынужденных при ограниченной длине пробега торпед во время торпедной атаки подходить к атакуемому кораблю на довольно близкую дистанцию, большой калибр средней артиллерии не требовался. Для этой цели больше всего подходила имеющаяся на кораблях противоминная артиллерия калибра 88-105 мм.

Броненосцы типа "Бранденбург", кроме башенной артиллерии главного калибра, имели сначала шесть, а после модернизации восемь 105-мм и восемь 88-мм скорострельных орудий. Скорострельные 105-мм орудия с длиной канала ствола 35 калибров (3680 мм) имели вес ствола 1510 кг, всего орудия со щитом 3415 кг. Они стреляли снарядами весом 17,4 кг с начальной скоростью у среза ствола орудия 600,5 м/с. Вес заряда бездымного пороха образца 1889 г. составлял 2,7 кг.. скорострельность 10 выстрелов в минуту. Высота линии огня равнялась 1050 мм., а угол возвышения стволов орудий 30°, что обспечивало дальность стрельбы 1800 м (64 жаб.). Боекомплект включал 600-1184 снаряда или по 100-148 на ствол.

105-мм орудия установили в передней части корабля на верхней палубе в двух батареях побортно. Броненосец "Курфюрст Фридрих Вильгельм" по расположению артиллерии среднего калибра немного отличался от остальных трёх кораблей. Два передних 105-мм орудия установили под передним ходовым мостиком, в то время как у остальных трёх кораблей серии их несколько сдвинули к корме. Сектор ведения огня каждого орудия составлял 90°.

Скорострельные 88-мм орудия с длиной канала ствола 30 калибров (2640 мм) имели вес ствола 642 кг. Они стреляли снарядами весом 7 кг с начальной скоростью у среза ствола орудия 616 м/с. Угол возвышения стволов орудий составлял 20°, что обеспечивало дальность стрельбы 7530 м (41 жаб.). Боекомплект включал 2000 снаряда (по 250 на ствол).

88-мм орудия разместили следующим образом: два орудия располагались в носовой оконечности на уровне верхней палубы в передней части далеко выступающих за борт спонсонов, два — в передних углах носовой надстройки над двумя передними 105-мм орудиями, остальные четыре — в кормовой части надстройки. Сектор ведения огня каждого орудия составлял 110°.

Погреба 105-мм и 88-мм орудий примыкали к погребам боезапаса носовой и кормовой башен. Их расположили ближе к бортам и непосредственно под орудиями, размещёнными в надстройке, что обеспечивало кратчайшие пути подачи боеприпасов. Кроме артиллерии среднего калибра, на кораблях имелось ещё две 60-мм десантные пушки и восемь 37-мм скорострельных пушек, расположенных на марсах фок- и грот-мачты, а также четыре пулемёта системы Максим.

Несмотря на ограниченные скорость хода, длину пробега, ненадёжность и недостаточную мощность взрывного заряда, торпеда всё же явилась сильным фактором в войне на море.

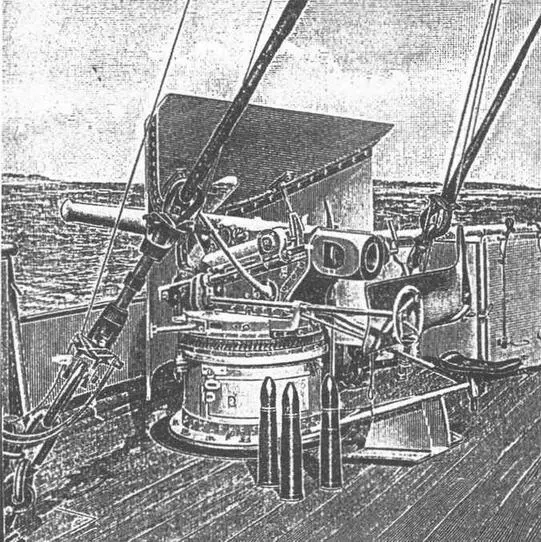

88-мм скорострельное орудие на палубе одного из германских кораблей.

Согласно первоначальному проекту торпедное вооружение броненосцев типа "Бранденбург" предполагали сделать необычайно сильным. Согласно Эверс [5], оно состояло из шести надводных, отдельно расположенных бронированных торпедных аппаратов калибра 450-мм с общим боекомплектом в 16 торпед. Торпедные аппараты установили по три с каждого борта: по два одиночных бортовых поворотных за задней дымовой трубой и кормовой надстройкой, и ещё по одному неподвижному носовому, направленному по курсу под вторым якорным клюзом.

Согласно Groner [3], в окончательном варианте проекта оставили только два 450- мм подводных торпедных аппарата с общим боекомплектом из 5 торпед. Кроме того, в случае мобилизации предполагали установить ещё один 450-мм кормовой надводный поворотный торпедный аппарат. Эти два неподвижных подводных торпедных аппарата (по одному на борт) разместили на платформе, расположенной в IX отсеке (71-76 шп.) перед погребами боезапаса носовой башни. Это помещение протянулось на всю ширину корпуса от левого до правого борта. В 1916 г. все торпедные аппараты демонтировали.
