Валерий Мужеников - Броненосцы типа “Бранденбург”

Мощность артиллерии главного калибра возросла, несмотря на уменьшение калибра, благодаря усовершенствованию пороха и удлинению ствола до 40 калибров. После повышения начальной скорости снаряда морские ведомства многих держав снизили величину главного калибра орудий своих броненосцев.

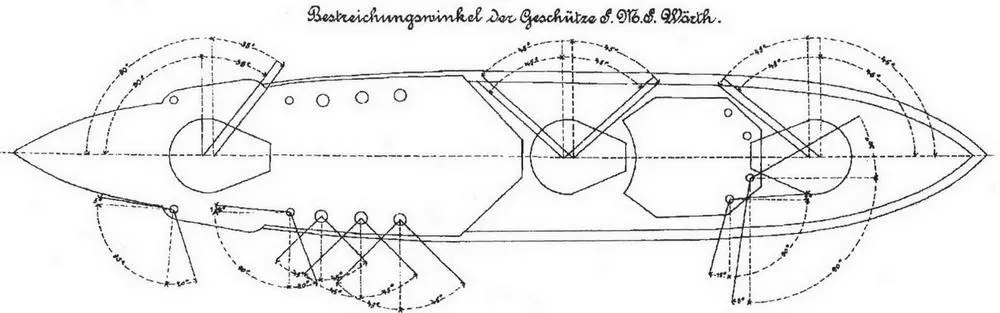

Броненосец типа "Бранденбург" .

(План расположения артиллерии с указанием секторов обстрела орудий)

Не совсем понятно, почему орудия средней башни "В" имели длину канала ствола на 5 калибров (1,4 м) меньше, чем концевые. Это, с одной стороны, нарушало единообразие баллистических свойств всей батареи главного калибра и унификацию стволов, а с другой, совсем немного сокращало длину корабля. Возможно, это было связано только с компановкой корабля, которую можно было бы решить по-другому.

Углы склонения стволов орудий составляли - 4°, возвышения +25° с дальностью стрельбы 16500 м (89 каб.) для орудий концевых башен и 15800 м (85 каб.) для орудий средней башни. Общий боекомплект составлял 352 бронебойных снаряда или по 58-60 на ствол. Высота осей орудий составляла над палубой 1,95 м, над ватерлинией при нормальном водоизмещении 7,8 м у носовой башни и 5,0 м у средней и кормовой.

Расстояние от носового перпендикуляра (90 шп.) до оси вращения носовой башни составляло 24 м, между осями носовой и средней башен 40,8 м, между осями средней и кормовой башен 28,8 м. Таким образом, расстояние между осями носовой и кормовой башен равнялось 69,6 м. В результате, с учетом наружного диаметра барбета 10,5 м, это требовало установки главного броневого пояса длиной около 80 м или 74% длины корпуса между перпендикулярами.

Сектора обстрела башен были большие: носовой башни 256°, кормовой 270°, средней 180° (по 90° на оба борта-). Таким образом, суммарный сектор обстрела составлял 1490° или в среднем по 235° на башню. При этом в различных секторах ведения огня действовало разное число орудий: 0-45° 2 орудия, 45°-128° (83°) 6 орудий, 128°-135° (7°) 4 орудия, 135°-180° (45°) 2 орудия.

Ограничение главной артиллерии корабля броненосцев типа "Бранденбург" калибром 280-мм, вызванное относительно небольшим водоизмещением корабля и стремлением к уменьшению его стоимости, имело преимущество в большем удобстве при наводке и заряжании орудий вследствие более лёгкого веса боеприпасов, что позволяло при медленности заряжания орудий того времени вести сравнительно частый огонь. К сожалению, в дальнейшем, с увеличением калибра главной артиллерии линейных кораблей, это премущество всё больше и больше сводилось на нет.

Башни, конструктивно схожие с 240-мм одноорудийными башнями броненосцев береговой обороны типа "Зигфрид", представляли собой значительный шаг вперед по сравнению с башнями 15-летней давности броненосных кораблей типа "Прёйссен".

Для артиллерии главного калибра самым целесообразным является установка орудий в башнях, тем более, что таким образом они получают достаточно хорошую защиту. В то время обычно применяли так называемые барбетные башни, вращающаяся часть которых требует защиты специальной формы, жёстко соединённой с корпусом шахтой, называемой барбетом, выступавшей над палубой только на 600-800 мм.

На броненосцах типа "Бранденбург" боеприпасы подавались довольно примитивным способом. Их поднимали из находящегося в подводной части корабля погреба по вертикальному бронированному элеватору на палубу, расположенную ниже вращающейся вместе с башней орудийной платформы, и там внутри барбета перевозили на специальной тележке на то место, где располагался подъёмник в башню, который и подавал их на линию заряжания.

Башни такого типа легко можно было узнать по внешнему виду, поскольку их барбеты обычно выполняли в форме неправильной окружности. В районе задней части башни при креплении её по-походному можно было обнаружить дугообразный выступ барбета, внутри которого из погреба боеприпасов выходил бронированный элеватор. Такую же систему подачи установили на линейных кораблях более поздней постройки "Кайзер Фридрих III" и "Кайзер Вильгельм II", а также броненосном крейсере "Фюрст Бисмарк".

Во всех башнях снарядные и зарядные погреба расположили в подбашенных отделениях. Снаряды и заряды хранили в стеллажах. Снарядные погреба расположили на днище трюма под размещёнными на палубных платформах зарядными погребами, сгруппировав их ближе к диаметральной плоскости.
