Шариковая опора башни представляет собой радиально-упорный шарикоподшипник, обоймами которого являются погоны башни. Вращение башни осуществляется вручную или с помощью электропривода ЭПБ-4. Максимальная скорость вращения башни электроприводом 17о/с.

ВООРУЖЕНИЕ. На танках ПТ-76 ранних выпусков (до 1955 года) установлена 76-мм пушка Д-56Т. Ствол орудия состоит из трубы-моноблока, казенника, муфты, накладки, обоймы, ресивера и щелевого дульного тормоза реактивного типа. Затвор пушки клиновой, с опускающимся вниз клином и полуавтоматикой механического (копирного) типа. Люлька литая, обойменного типа.

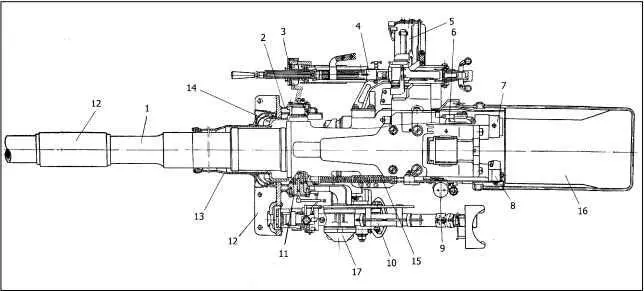

76-мм пушка Д-56ТМ(вид сверху):

1 — ствол; 2 — щека рамки; 3 — броневая защита пулемета; 4 — пулемет СГМТ; 5 — магазин-коробка; 6 — рукоятка клина затвора; 7 — тормоз отката; 8 — накатник; 9 — электромагнит ЭМ-1; 10 — прицел TШK-66; 11 — левая цапфа пушки; 12 — рамка; 13 — кожух; 14 — броневая маска; 15 — компенсирующий механизм; 16 — гильзоулавливатель; 17 — подъемный механизм; 18 — эжектор.

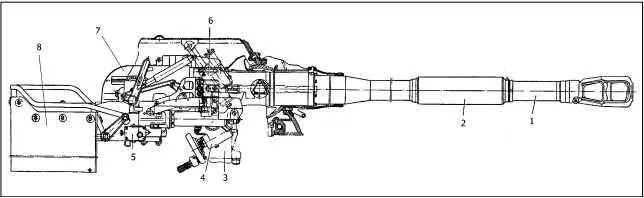

76-мм пушка Д-56ТС(вид сбоку):

1 — ствол; 2 — эжектор; 3 — гироблок; 4 — подъемный механизм; 5 — прибор автоблокировки; 6 — исполнительный цилиндр; 7 — ограждение пушки; 8 — гильзоулавливатель.

В башне танка люлька устанавливается на цапфах, которые входят в ее цапфенные гнезда. Противооткатные устройства состоят из гидравлического тормоза отката и накатников гидропневматического и веретенного типа. Штоки тормоза и накатника закреплены в приливе люльки, а их цилиндры — в обойме ствола и при выстреле откатываются вместе с ним.

Спусковой механизм состоит из электрического и механического (ручного) спусков. Рычаг электроспуска расположен на рукоятке маховика подъемного механизма, а рычаг ручного спуска — на щите ограждения.

Подъемный механизм секторного типа со сдающим звеном устанавливается слева от пушки.

Ограждение пушки выполнено из двух щитов, укрепленных на люльке с правой и левой стороны, и гильзоулавливателя, который может откидываться вниз и в этом положении стопориться.

Для крепления пушки в походном положении внутри башни (вверху над пушкой) установлен стопор.

Начальная скорость бронебойно-трассирующего снаряда массой 6,5 кг — 655 м/с, осколочно-фугасного массой 6,2 кг — 680 м/с. Наибольшая прицельная дальность стрельбы при использовании телескопического прицела — 4000 м, бокового уровня — 12 000 м. Дальность прямого выстрела по цели высотой 2 м при стрельбе бронебойно-трассирующим снарядом составляет 780 м, осколочно-фугасной гранатой — 820 м, подкалиберным бронебойно-трассирующим снарядом — 1060 м и кумулятивным снарядом — 630 м. Угол возвышения пушки — 30°, склонения — 4°. Предельная длина отката — 550 мм. Прицельная скорострельность — 7 выстр./мин. Масса качающейся части пушки без бронировки — 1150 кг.

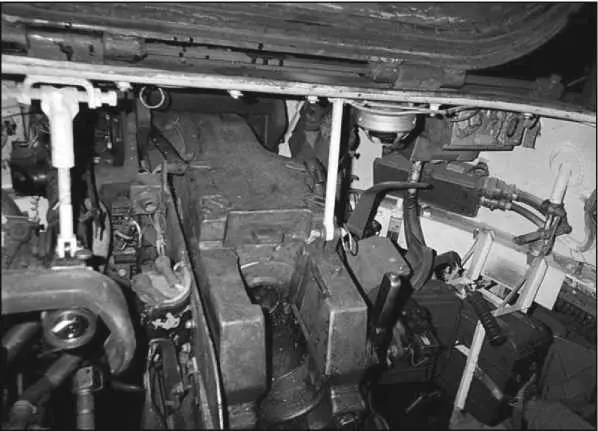

Вид на казенную часть пушки Д-56ТС через открытый башенный люк.

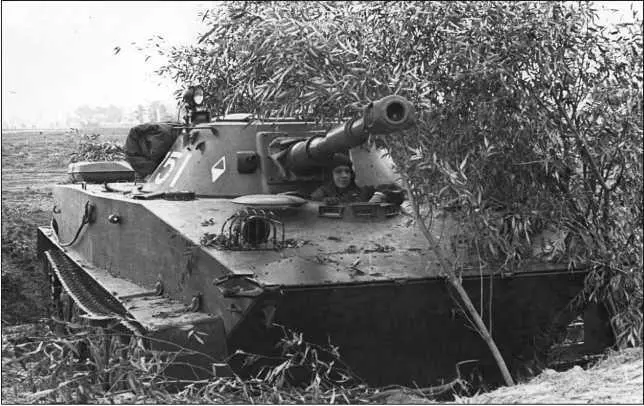

Плавающий танк ПТ-76Б на боевой позиции. Учения «Днепр», сентябрь 1967 года.

На танках ПТ-76, выпущенных после 1955 года, установлена 76-мм пушка Д-56ТМ (2А16), которая отличается от пушки Д-56Т наличием двухкамерного дульного тормоза, эжекционного устройства для продувки канала ствола и конструкцией крышек цилиндров противооткатных устройств.

Танки ПТ-76Б вооружены 76-мм пушкой Д-56ТС, стабилизированной в двух плоскостях наведения. От пушки Д-56ТМ она отличается, главным образом, измененной конструкцией подъемного механизма, особенностью которого является устройство, отключающее цилиндрическую шестерню от червячного колеса при переходе на стабилизированное наведение пушки, наличием узлов для крепления гироблока и исполнительного гидроцилиндра и другими более мелкими деталями.

В качестве вспомогательного вооружения на танке установлен 7,62-мм пулемет СГМТ (станковый модернизированный пулемет обр.1943 г. конструкции Горюнова, танковый), спаренный с пушкой.

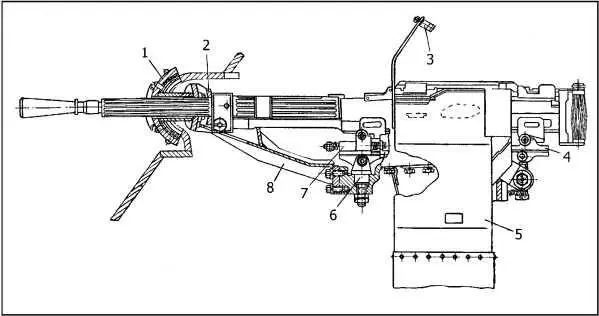

Установка пулемета СГМТ, спаренного с пушкой:
