Михаил Барятинский - Плавающий танк ПТ-76. От Невы до Ганга и Суэцкого канала

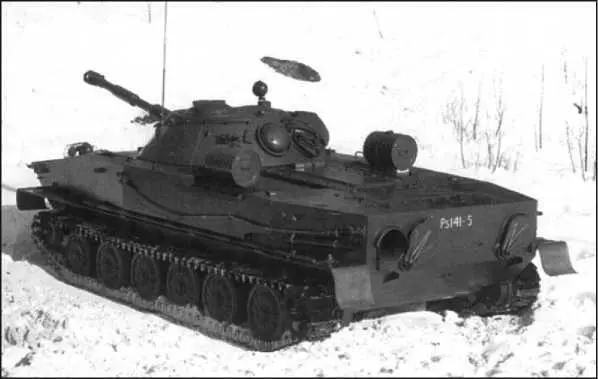

ПТ-76 финской армии. 1964 год. Заслонка левого водомета открыта. На штатных местах установки топливных баков смонтированы баки другого типа с маслом и антифризом. Судя по всему, какая-то финская самодеятельность.

Для очистки воздуха, поступавшего в цилиндры двигателя, на танках выпуска до 1961 года устанавливается трехступенчатый воздухоочиститель, а с 1961 года — двухступенчатый, комбинированного типа с эжекционным отсосом пыли из пылесборника.

Пуск двигателя осуществляется электростартером СТ-713 мощностью 15 л.с. или сжатым воздухом.

Двигатель оснащен рычажно-клапанным механизмом защиты от попадания воды с ручным и автоматическим приводами управления.

Механическая трансмиссия состоит из двухдискового главного фрикциона сухого трения (сталь по ферродо), коробки передач, двух бортовых фрикционов с тормозами, двух внутренних редукторов с приводами на водометные движители и двух бортовых передач.

Коробка передач механическая пятискоростная (5+1)с постоянным зацеплением шестерен. Бортовые фрикционы многодисковые, сухие (сталь по стали); тормоза плавающие, ленточные с чугунными колодками.

Внутренние редукторы шестеренчатые, предназначены для передачи крутящего момента от бортовых фрикционов к водяным насосам водометных движителей и к бортовым передачам. При этом они позволяют производить как раздельное, так и одновременное включение гусеничных и водометных движителей. Кроме того, от внутренних редукторов осуществляется привод к механическим водооткачивающим насосам. Внутренние редукторы (правый и левый) расположены между бортовыми фрикционами и бортовыми передачами.

Бортовые передачи шестеренчатые одноступенчатые.

ХОДОВАЯ ЧАСТЬтанка применительно к одному борту состоит из шести пустотелых штампованных обрезиненных опорных катков диаметром 670 мм. Подвеска индивидуальная торсионная с гидравлическими амортизаторами на 1-м и 6-м катках. Ведущие колеса заднего расположения — литые с двумя зубчатыми венцами по 13 зубьев в каждом. Направляющее колесо — пустотелое с металлическим ободом. Гусеницы металлические мелкозвенчатые цевочного зацепления. В каждой гусенице 96 траков шириной 360 мм, шаг траков в гусенице 128 мм.

Подвеска(с правого борта танка):

1 — балансир; 2 — боек; 3 — кронштейн; 4 — спиральная пружина; 5 — винт; 6 — торсионный вал; 7 — вкладыш; 8 — кронштейн оси балансира; 9 — кронштейн; 10 — буфер; 11 — винт; 12 — прокладка; 13 — захват; 14 — шайба; 15 — болт; 16 — пружинное кольцо; 17 — крышка; 18 — прокладка; 19 — кольцо лабиринта; 20 — сальниковое уплотнение; 21 — большая втулка; 22 — малая втулка; 23 — тяга амортизатора.

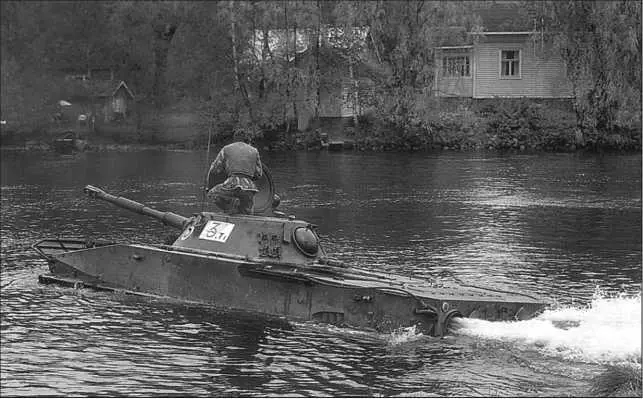

На плаву ПТ-76 из состава разведывательного взвода 3-го танкового батальона финской армии. Весна 1980 года.

ВОДОМЕТНЫЕ ДВИЖИТЕЛИ. В силовом отделении танка вдоль бортов корпуса установлены два водометных движителя реактивного действия. Каждый водометный движитель состоит из приемного патрубка, водяного насоса пропеллерного типа, водопроточной трубы, кормовых патрубков, заслонки, карданного вала и трубы заднего хода.

Забор воды производится через входные окна, расположенные на днище корпуса. Окна экранированы защитными решетками. Перемычки решеток имеют обтекаемую форму для уменьшения сопротивления воды, поступающей к насосу. Насос выполнен одноступенчатым с 5-лопастным рабочим колесом диаметром 340 мм. За ним установлен направляющий аппарат. Последний представляет собой профилированные направляющие лопатки, служащие для выпрямления вращающегося потока воды с целью уменьшения потерь на трение.

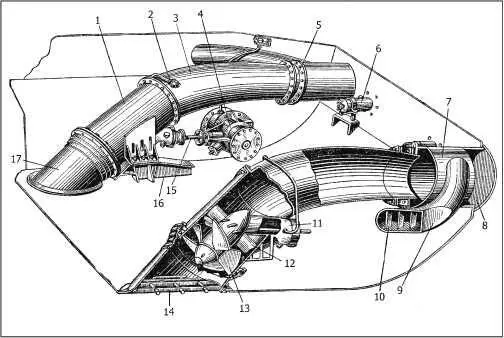

Водометный движитель:

1 — корпус водяного насоса; 2 — трубка для заправки смазки; 3 — водопроточная труба; 4 — внутренний редуктор; 5 — сопловый патрубок; 6 — корпус привода к заслонке; 7 — кормовой патрубок; 8 — заслонка; 9 — труба заднего хода; 10 — броневая перегородка; 11 — картер привода; 12 — лопатки направляющего аппарата; 13 — рабочее колесо; 14 — решетка; 15 — карданный вал; 16 — постамент; 17 — приемный патрубок.
