В латинских текстах подобные устройства иногда назывались "maleolli" (согласно Б. Ратгену).

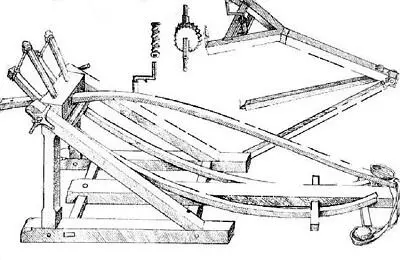

Рисунок Варфоломея Зейтблома (р. 1455–60 — ум. ок. 1520 г.) из немецкого города Нёрдлинген содержит еще одну оригинальную разновидность машины такого типа, называемую «эйнарм» и приводимую в действие пружинами из стальных пластин. Своего рода тенсионный онагр. Однако эффективность и реализуемость такой машины очень сомнительна. Вероятно, это не более чем одна из позднесредневековых фантазий. Такое оружие не могло быть создано ранее XV века, но по сравнению с пороховыми пушками оно очевидно неконкурентоспособно.

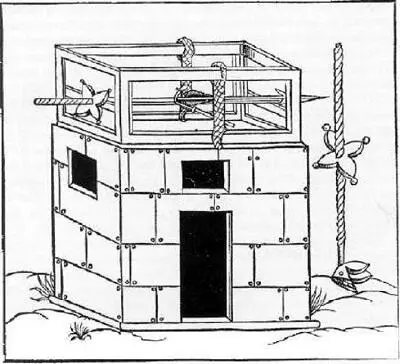

Это единственная торсионная машина европейского Средневековья, о существовании которой можно говорить с высокой степенью уверенности. Вполне оригинальная по дизайну, она, тем не менее, представляла собой попытку воспроизвести, в меру способностей, античные образцы. Цель ее создателей очевидна — изобрести машину такого же предназначения, как большие станковые арбалеты, но более мощную при тех же размерах. По конструкции спрингалд вполне совпадает с тяжелым арбалетом, только вместо одной композитной или стальной дуги в нём задействованы два закрученных толстых каната из конского волоса с вставленными в них деревянными плечами. Подробное описание торсионного спрингалда, изученного и реконструированного Жаном Лебелем, можно найти на по ссылке http://xlegio.ru/throwing-machines/middle-ages/torsion-springald/

Прямоугольная деревянная (из бука, вяза или дуба) рама спрингалда имеет длину 2 м, ширину 1,5 м и высоту 1,5 м, при раздвинутых в стороны плечах и выдвинутом назад винтовом вороте длина и ширина могут достигать 4 и 3 м соответственно. Вес спрингалда составляет около 150 кг, включая металлический винтовой ворот весом 30 кг и затвор-«орех» весом 4,5 кг. Впрочем, Д. Никол предполагает, что затвор спрингалда мог состоять из двух крюков- aspes (упоминаемых в архивах авиньонских пап от 1348 г.), на манер античной "клешни», под которыми Ж. Лебель понимает часть устройства натяжения. Свою точку зрения Д. Никол обосновывает тем фактом, что надёжные железные «орехи» в Европе научились отливать только в середине XIV века, а более ранние бронзовые или костяные «орехи» могли не выдержать давления тетивы спрингалда, куда более мощного, чем арбалеты. Однако это чисто умозрительное предположение. Столь же лишено надежных оснований и его предположение, что sonifer («громоносец») Конрада Киезера обозначал затворно-спусковое устройство спрингалда, а не всю машину в целом.

Винтовой ворот создаёт усилие натяжения 1800 кг и, при длине хода тетивы 138 см, обеспечивает потенциальную энергию ок. 5750 дж. Снарядами служат дротики длиной 70–80 см, диаметром 4–5 см и весом около 1,4 кг. При скорости полета 50 м/с прицельная дальность стрельбы составляет 130 м с уровня земли и 180 м с 20-м башни. Обладая кинетической энергией ок. 1800 дж (и 2100 дж при стрельбе с 20-м возвышения), такой дротик мог пробить любые латы при попадании под любым углом, или 4–5 человек подряд в легких доспехах (если верить хроникам, повествующим об использовании спрингалда в сражении при Мон-ан-Певеле в 1304 г.), или опрокинуть осадной щит. В то же время скорострельность спрингалда составляла всего 1 выстр. в 2 мин, что позволяло использовать его только из укрытия. Обслуживали его обычно 2 человека.

Единственным историческим сообщением о дальнобойности спрингалда является фрагмент из "Bellifortis" Конрада Киезера (ок. 1400 г.), где названа дальность в четверть римской мили, т. е. 369 м. Однако Ж. Лебель считает это явным преувеличением.

Спрингалды, как и средневековые баллисты, могли размещаться на rotae fustae , как на tenendum ingenia , то есть на деревянных колесах, используемых в качестве поворотного станка, согласно записи 1293 г. из Каркасона.

Размещались спрингалды прежде всего на привратных и предмостовых башнях и имели своей целью контролировать наиболее ответственные, обычно заранее пристрелянные узкие направления — вдоль мостов и перед воротами. 1–2 таких устройства могли устанавливаться на крупных боевых кораблях, хотя, как кажется, скорее ради престижа, чем из-за большой полезности. Как наиболее мощное оружие для прицельной настильной стрельбы спрингалд вызывал восхищение современников и нередко становился объектом окрашенной мистицизмом секретности и красочных преувеличений.
