Известное значение арбалеты могут иметь также для поджога деревянных укреплений, зданий, машин, кораблей, хотя и не такое большое, как требюше, поскольку арбалетный болт способен нести только ограниченное количество зажигательного вещества (обычно просмоленной пакли).

О соотношении различных видов оружия при обороне крепостей говорит сохранившаяся инвентаризация южнофранцузского замка Биуль, проведенная по приказу его владельца, Юга де Кардияка ( Huges de Cardillac ): в 1347 г. в нем было 2 спрингалда, 5 «арбалетов с воротом», 5 двухфутовых арбалетов и 26 однофутовых арбалетов «со стременем». Использовались также 22 единицы огнестрельного оружия. Интересно строилась оборона ворот: "На первом этаже два человека стреляют из пушек и бросают большие камни; на втором этаже два человека стреляют из двухфутового арбалета, затем, на стене, два арбалетчика плюс два человека, чтобы бросать камни первого размера" . Может показаться странным такое сочетание арбалетов с примитивным метанием камней, но не стоит забывать, что арбалетчики не способны поражать противника в «мертвой зоне» непосредственно под стенами.

В заключение отметим, что стреляющие камнями аркбаллисты из русских летописных миниатюр XVI века (24 миниатюры Лицевого свода) носят явно фантазийный характер. Из реально существовавших больших арбалетов с размахом лука до 2 м невозможно эффективно метать снаряды более 1–2 кг весом; каменное ядро такого размера не могло бы серьезно повредить даже деревянный частокол, не говоря уже о капитальных стенах. Теоретически могут быть изготовлены значительно более крупные аркбаллисты-камнемёты, но их эффективность настолько уступала бы аналогичным по предназначению требюше, что практическую реализацию таких устройств можно отбросить как противоречащую здравому смыслу. Заметим, что сохранившиеся более-менее современные (XIII–XV веков) восточные иллюстрации показывают основным осадным оружием монголов именно требюше.

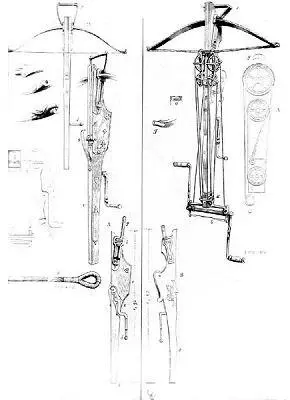

Ради интереса можно рассмотреть предполагаемые характеристики такого сверхбольшого самострела-камнемета. Метание 20-кг камня со скоростью 50 м/с (минимум, начиная с которого можно говорить о стенобитном использовании оружия) предполагает кинетическую энергию 25000 дж. При КПД арбалета в 30 % потенциальная энергия должна быть порядка 80 000 дж. Если принять длину хода тетивы равной 1 м (что соответствует длине лука примерно в 4 м), должна обеспечиваться сила натяжения минимум 5000 кг. Ворот позднесредневекового ручного арбалета обычно имеет передаточное число 40; в данном случае может задействоваться не портативный, а более крупный ворот с большим размахом рукояток, поэтому передаточное число можно увеличить до 80. Получится, что подобный самострел может быть взведен с усилием на рукоятках в 60 кг. Пожалуй, два человека, вращая рукоятки с двух сторон ворота, с этим справятся. Однако такой арбалет невозможно изготовить в полевых условиях, сложно перевозить, обслуживать, и его производительность будет намного ниже, чем у гибридного требюше сравнимой мощности. Существование таких сверхбольших тенсионных машин могло быть оправдано только в обществе, незнакомом с более эффективной гравитационной технологией. Но Китай и мусульманский мир (источники осадных технологий для монголо-татар) к их числу не принадлежали.

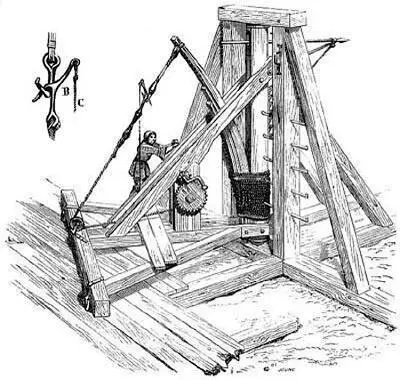

Одноплечевые тенсионные машины могут применяться только в станковом варианте и, по существу, тактически взаимозаменяемы со станковыми арбалетами. Оценить их эффективность крайне сложно из-за отсутствия должных исследований. Как кажется, работоспособную модель такой машины создал только англичанин Пейн-Галлвей (называвший её «спрингалдом»). Она имела ясеневый метательный рычаг высотой 1,5 м, шириной 7,5 см и толщиной 5 см. 85-г арбалетный болт метался на 145 м. По мнению Пейн-Галлвея, такое устройство вполне работоспособно, но уступает арбалету. Единственным достоинством, в какой-то степени компенсирующим вес и громоздкость, является вертикальное расположение метательного рычага, поэтому по фронту одноплечевая машина занимает меньше места, чем арбалет. Это может быть существенным при размещении на кораблях или у крепостных ворот. Тем не менее, редкость изображений таких машин и упоминаний о них едва ли случайна. Вероятно, одноплечевые тенсионные спрингалды использовались только там и тогда, когда технологический уровень не позволял использовать для тех же целей торсионные спрингалды.
