Андрей Банников - Византийская армия (IV — XII вв.)

Рис. И. В. Кирсанова.

Среди разнообразных машин, использовавшихся в это время, наши источники называют аркубаллисты, манубаллисты , карробаллисты, катапульты , баллисты различного размера и онагры .

Господствовавшая в позднеримском военном деле тенденция как можно шире применять различные виды метательного оружия способствовала тому, что во второй половине IV столетия в римской армии получают широкое распространение арбалеты. До нашего времени сохранились два погребальных рельефа из обрасти Верхней Луары, на которых изображен римский арбалет [563]. На обоих рельефах представлены охотничьи сцены, поэтому, по мнению некоторых исследователей, в первой половине III в. арбалет использовался еще исключительно как охотничье оружие [564].

Римский арбалет представлял собой композитный лук, который крепился на деревянном лафете в форме вытянутого бруска длиной около 70 см. Посередине лафета имелся желоб для стрелы. Лафет оканчивался небольшой фигурной рукояткой, служившей прикладом. Натянутая тетива удерживалась обычным курком, который приводился в движение нажатием на спусковой крючок. Дальность прицельной стрельбы из арбалета составляла около 75 м [565]. Максимальная дальность полета стрелы была намного больше, чем у луков.

Другой военной машиной индивидуального использования была ручная баллиста ( manubalista ) [566]. Относительно манубаллист Вегеций замечает, что ранее они назывались скорпионами (Veg., IV, 22). Однако манубаллиста, судя по всему, отличалась от скорпиона гораздо меньшими размерами и обслуживалась одним баллистарием.

Несмотря на свои скромные размеры, манубаллиста была достаточно мощным оружием. Согласно испытаниям, проведенным в 1979 г., она могла метать стрелы на расстояние до 285 м [567].

Рис. 60. Манубаллиста, изображенная на колонне Траяна.

Прорисовка И. В. Кирсанова.

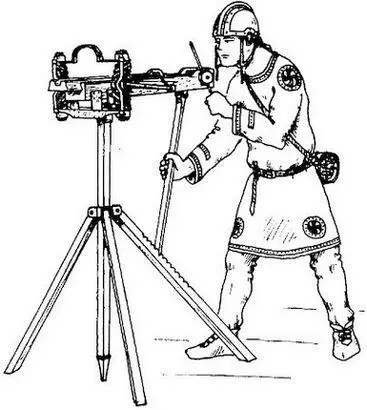

Рис. 61. Позднеримская манубаллиста.

Рис. И. В. Кирсанова.

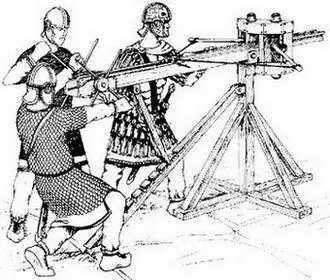

Карробаллиста была торсионной метательной машиной несколько крупнее манубаллисты и помещалась на двухколесной телеге, запряженной парой мулов или лошадей [568]. Карробаллиста появилась еще во времена Траяна и продолжала использоваться в IV — начале V в. (Veg., III, 24) и даже в конце VI в. (Maur., XII В, 19) [569]. Эту машину применяли в полевых условиях, а также для охраны военных лагерей. Карробаллисты, очевидно, несколько различались размерами; по крайней мере, Вегеций допускает существование крупных карробаллист, предназначенных для метания больших стрел ( spicula ) (Veg., III, 24).

По свидетельству Аммиана Марцеллина, в IV столетии римляне использовали катапульты. Однако не совсем понятно, какой смысл вкладывает историк в этот термин. Мы можем только сделать вывод, что катапульты у Аммиана были машинами, отличными от баллист (Amm., XXIV, 2, 13), а принцип их действия был основан на использовании энергии крученых воловьих жил (Amm., XV, 12, 1) [570]. Неясно, в чем была разница между катапультами и баллистами. Для Витрувия термин катапульта — обобщенное название машин определенного типа. Поэтому баллисты и скорпионы, различавшиеся между собой главным образом размерами, он называет катапультами (Vit., Х, 10, 6) [571]. Существует гипотеза, что катапульты и баллисты относились к двум разным классам машин. Катапульты были предназначены для метания больших стрел и дротиков; стрельбу они вели главным образом в горизонтальном направлении; возможно, что в самом названии отразилась их способность пробивать характерные легкие щиты — пельты. Баллисты были более крупными и тяжелыми машинами, предназначенными для метания не только стрел, но и камней; они вели стрельбу под углом [572]. Впрочем, наши источники утверждают, что катапульты, так же как и баллисты, могли использоваться для метания камней (Caes., ВС, II, 9). Например, Сулла при осаде Афин использовал катапульты, метавшие зараз по 20 тяжелых свинцовых ядер (Арр., Bell. Mit., 34).

Рис. 62. Карробаллиста, изображенная на колонне Траяна.

Прорисовка И. В. Кирсанова.

Рис. 63. Катапульта.
