Журнал «Бронеколлекция» - Танк Победы ИС-3

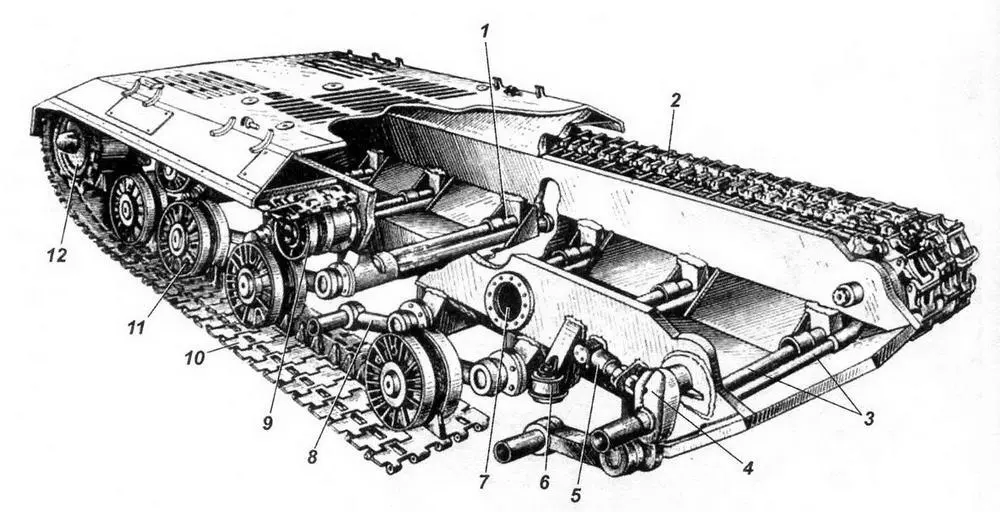

Ходовая часть танка:

1 — блок подвески; 2, 10—гусеницы; 3—торсионные валы; 4 — кривошип; 5 — механизм натяжения; в—упор; 7—кольцо поддерживающего катка; 8—балансир; 9—поддерживающий каток; 11—опорный каток; 12—ведущее колесо

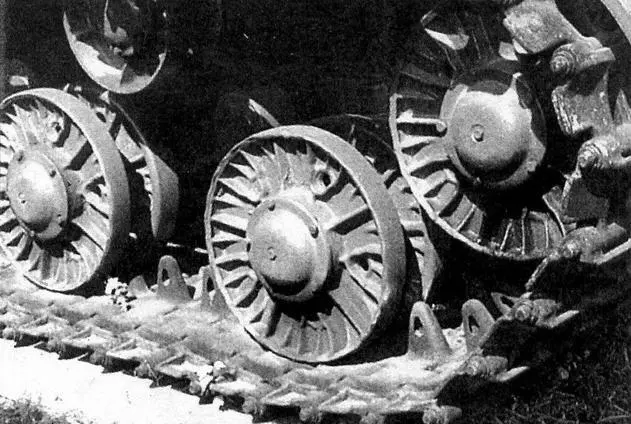

Направляющее колесо

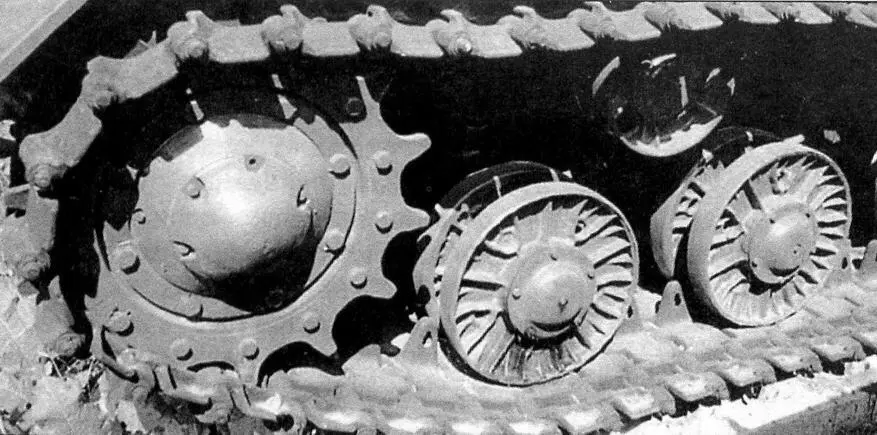

Ведущее колесо и опорные катки

В моторном отделении слева и справа от двигателя располагались четыре основных топливных бака коробчатой формы, сварные из листового железа, общей ёмкостью 450 л. Ещё четыре дополнительных бака — цилиндрических — поставили на корме. Они были также включены в систему питания. Ёмкостью каждого — 90 л.

В кормовой части танка находилось трансмиссионное отделение, где располагались главный фрикцион, коробка передач, планетарные механизмы разворота, тормоза и бортовые передачи. В надмоторной бронеплите имелся люк, открывающий доступ к двигателю, и вентиляционные окна. Сама плита крепилась на болтах, что позволяло при необходимости её снимать. Кроме того, доступ в силовое отделение облегчали два круглых кормовых люка.

Система охлаждения двигателя — жидкостная, с принудительной циркуляцией. Приток охлаждающего воздуха к радиаторам обеспечивался специальным вентилятором. При этом воздух охлаждал не только радиаторы, но и нагревающиеся узлы силовой установки. В систему охлаждения был встроен котёл для подогрева охлаждающей жидкости в зимнее время.

Воздух, поступающий в цилиндры двигателя, очищался воздухоочистителями «Мультициклон».

Силовая передача — механическая. Главный фрикцион — многодисковый, сухой, сталь по асбобакелиту. Коробка передач — восьмискоростная, с демультипликатором. Двухступенчатые планетарные механизмы поворота располагались на концах главного вала коробки передач. Блокировочные фрикционы планетарных механизмов поворота — многодисковые, сухие, сталь по стали. Тормоза — плавающие, ленточные, чугун по стали. Бортовые передачи — понижающие редукторы с шестерёнчатым и планетарным рядом.

Подвеска танка ИС-3 — независимая, торсионная из 12 балансиров, 12 торсионных валов, 12 кронштейнов и восьми упоров. Ходовая часть танка состояла из шести пар литых опорных катков. Направляющие колёса находились в передней части танка, зубчатые ведущие колёса располагались на корме. Каждая гусеница состояла из 86 литых или штампованных траков (минимальное число траков — 79), из которых 43 выполнялись с гребнем и 43 — без гребня. Они чередовались между собой и шарнирно соединялись пальцами. Гусеничная цепь могла также собираться из одних гребневых траков. Шаг трака — 160 мм, ширина — 650 мм. Верхняя часть гусениц лежала на трёх поддерживающих катках, которые имели диаметр меньший, чем опорные катки.

Система электрооборудования была выполнена по однопроводной схеме с рабочим напряжением 24 В. Источники питания — генератор мощностью 1500 Вт и четыре аккумуляторные батареи.

Инструменты и ЗИП хранились вдоль бортов корпуса в нишах между главной бронёй и листовыми заслонками. Спереди и сзади на корпусе имелись буксирные гаки, а на башне — поручни и скобы, служащие для крепления брезента, крупнокалиберного пулемёта, буксирных тросов и т.п. Снаружи устанавливались клаксон, фара и небольшие габаритные огни.

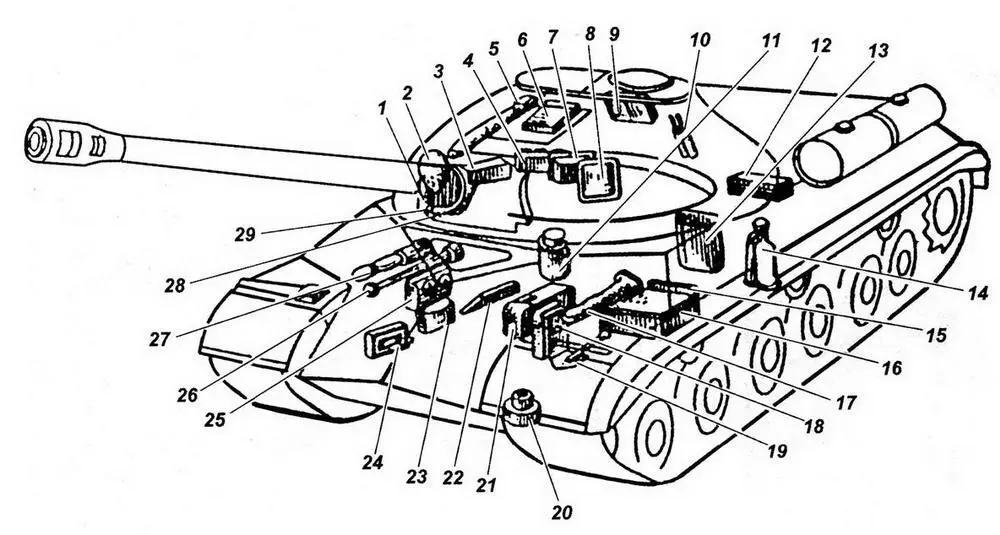

Схема укладки ЗИП внутри танка:

I — ящик ЗИП рации и ТПУ; 2— сумка для переносных ламп;

3— ящик для ЗИП электрооборудования; 4 — ящик для призм; 5—чехол для антенны; 6—сумка для документов; 7, 12, 18, 23, 25—стеллажи для гранат; 8 — медицинская аптечка; 9—сумка для магазинов к АК; 10—сигнальные флажки;

II — бачок для питьевой воды; 13—ведро; 14—огнетушитель; 15— сумка для сухих пайков; 16— ящик для сухих пайков; 17, 27—чехлы для АК; 19—пехотная лопата; 20—коробка для оптики ТВН; 21 —ящик для ЗИП прибора ТВН-2; 22—ручной экстрактор; 24 — кронштейн крепления ТВН-2; 26—пробойник; 28—ракетница; 29—ящик для ракет

МАССА, кг: 45 800 — 46 500.

ЭКИПАЖ, чел.: 4.
