В 1948 — 1952 гг. все танки ИС-3 были подвергнуты переделке и модернизации по программе УКН на Кировском заводе. Прежде всего, усилили подбашенный лист и кронштейны крепления двигателя, что повышало жёсткость корпуса. Усовершенствовали трансмиссию и ходовую часть — улучшили конструкцию главного фрикциона, уплотнений бортовых передач и подшипников опорных катков. Изменили крепление коробки передач, что снизило возникающие расцентровки двигателя и элементов трансмиссии. Вместо ручного маслоподкачивающего насоса установили электрический МЗН-1. Для обеспечения более устойчивой радиосвязи радиостанцию 10-РК заменили другой — Р-113. В результате всех нововведений масса танка возросла до 48,8 т против 45,8 т у ИС-3 образца 1945 г.

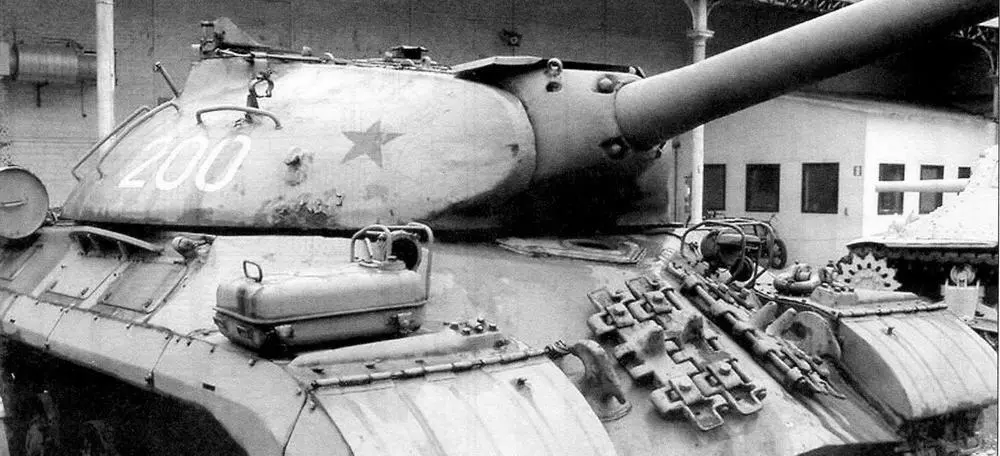

Башня танка ИС-ЗМ. На правом крыле— масляный бачок, за ним видны крышки бортовых бункеров. Под маской орудия—треугольный люк механика-водителя

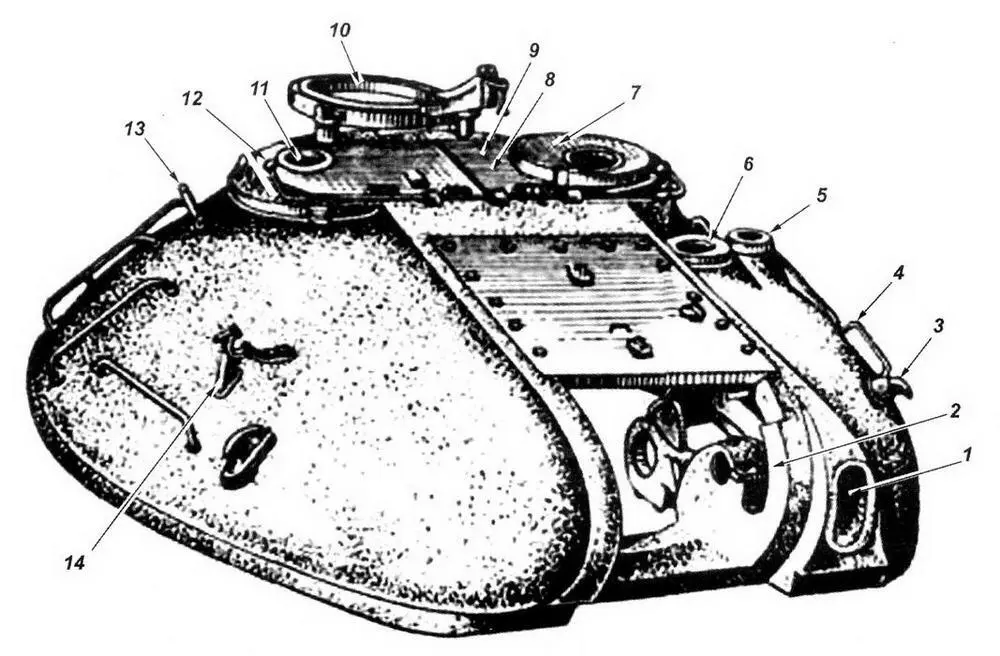

Башня танка ИС-ЗМ:

1— окно прицела: 2—приливы для кронштейнов пушки; 3—крюк; 4—поручень; 5—гнездо антенного ввода; 6—гнездо установки перископического прицела наводчика; 1—вращающийся колпак; 8—крышка люка; 9—задний лист крыши; 10—турель зенитного пулемёта; 11 — гнездо установки перископического прицела заряжающего; 12—торсион крышки люка; 13—штырь; 14—хомутиковый замок

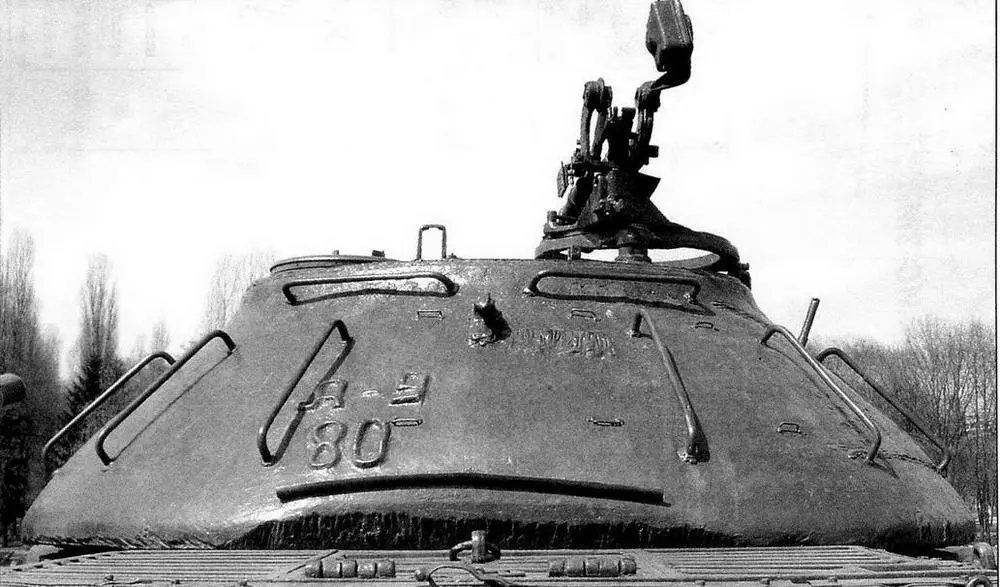

Кормовая часть башни. Видны поручни для десанта и специальный жёлоб, предотвращающий сток дождевой воды в открытый люк водителя при вождении машины по-походному с пушкой назад

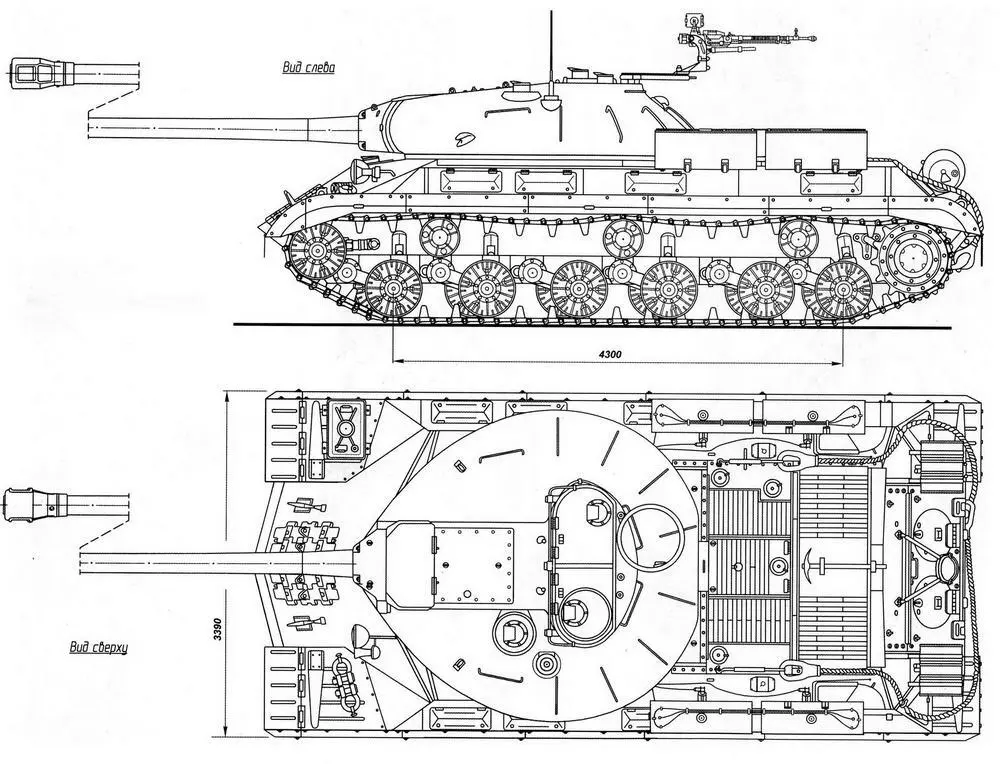

Тяжёлый танк ИС-ЗМ. 1960 г.

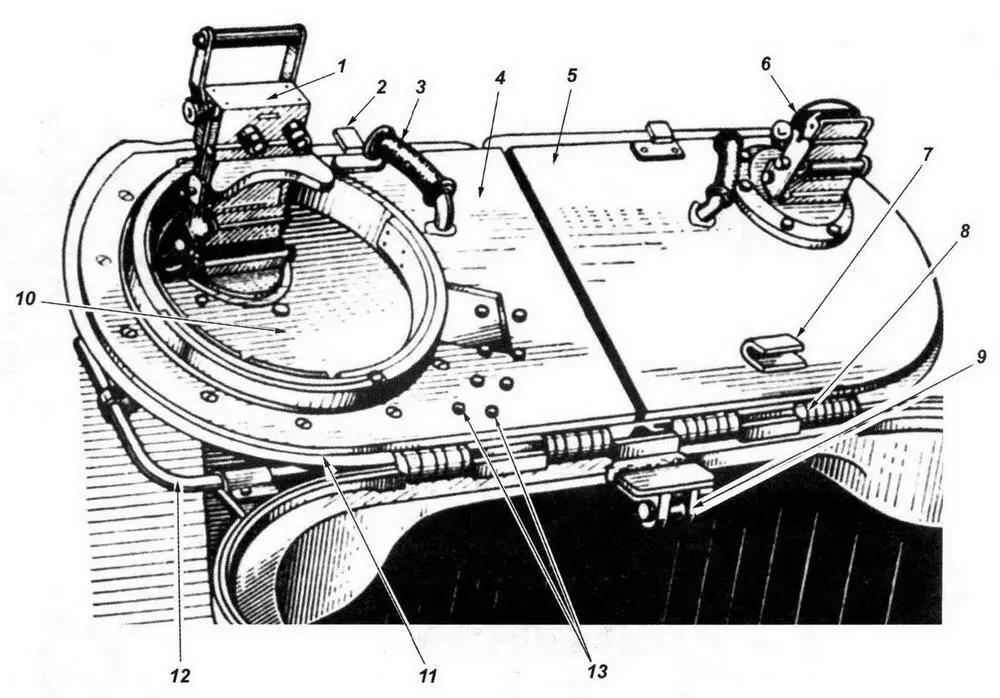

Люк башни танка ИС-ЗМ:

1—прибор наблюдения командира; 2—захват; 3—рукоятка; 4—левая крышка люка башни; 5—правая крышка люка башни; 6—прибор наблюдения заряжающего; 7—захват крепления турели зенитного пулемёта; 8—петля крышки; 9 — кронштейн крепления пушки по-походному; 10—крышка колпака; 11—уплотнительная лента; 12 — торсионный валик крышки; 13—бонки крепления переключателей командного управления башни

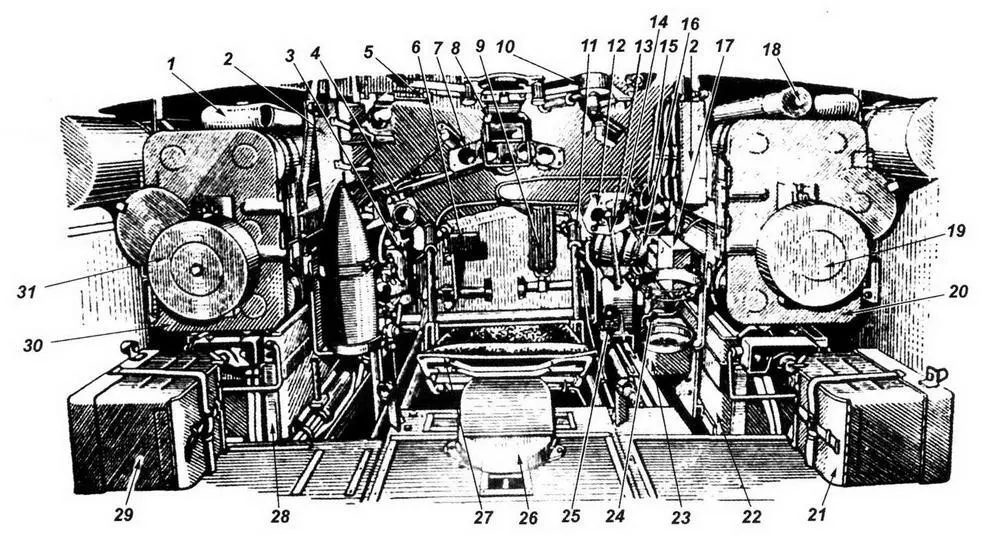

Отделение управления танка ИС-ЗМ:

1—укладка для автомата АК; 2—укладки для гранат Ф-1; 3—фильтр грубой очистки топлива; 4—тахометр; 5—люк механика-водителя: 6—педаль главного торсиона; 7—щиток водителя; 8—прибор наблюдения водителя; 9—педаль подачи топлива; 10—закрывающий механизм крышки люка; 11 — рычаг управления; 12—манометр воздушного запуска двигателя; 13—рычаг переключения передач; 14—спидометр; 15—счётчик моточасов; 16—баллон системы воздухопуска; 17—сливной бачок; 18—досылатель; 19, 31—магазины к пулемёту ДТ; 20, 30—дверки правой и левой укладок на семь гильз; 21, 29—магазинные коробки к ДШК; 22, 28—аккумуляторные батареи; 23—блок питания прибора наблюдения; 24—выключатель батарей; 25—ручной рычаг подачи топлива; 26—укладка замковой втулки прибора наблюдения; 27—сиденье механика-водителя

Несмотря на обширный список переделок и большие затраченные средства — стоимость модернизации одной машины по программе УКН обходилась в 260 000 руб. — эксплуатационные характеристики танков так и не удалось довести до необходимых требований.

В конце 1950-х гг. ИС-3 вновь подверглись модернизации, после которой стали называться ИС-ЗМ. По сравнению с танками выпуска 1945 — 1946 гг. они получили более совершенные двигатель, систему подогрева, агрегаты трансмиссии и узлы ходовой части; дополнительно увеличили жёсткость корпуса. Основной задачей модернизации были подтягивание ИС-3 на уровень боевых машин того периода и максимально возможная унификация его узлов и агрегатов с современными танками.

Для увеличения жёсткости днища корпуса под коробкой передач приваривали накладку из броневой стали, а также планки, исключавшие обрыв крышек на днище танка при задевании о грунт. Улучшили уплотнение всех броневых листов кормовой части корпуса, а также крышек люков среднего откидного листа. Установили планки на кормовом листе и раскосы на днище. Постамент двигателя также усилили за счёт установки раскосов, косынок и планок.
