13 мая 1913 г. «Русский витязь» был опробован в полете. Это был первый в мировой истории четырехмоторный самолет.

Вскоре силами того же коллектива был построен еще более совершенный многомоторный самолет, названный «Илья Муромец». Он принадлежал к типу биплана. Верхнее и нижнее крылья, их коробки имели прямоугольную форму. Размах верхнего крыла составлял 34,5 м, площадь несущих поверхностей 182 м 2, расстояние между верхним и нижним крылом 2,5 м (в различных модификациях самолета эти параметры несколько изменялись). Для удержания консолей верхнего крыла применялся подкос, так как нижнее крыло было короче верхнего. Крылья соединялись стойками и расчалками обычного типа. Все расчалки имели обтекаемую форму — снабжались деревянными обтекателями. Тендеры для натяжения были заменены велосипедными спицами с панелями, с помощью которых регулировалось натяжение растяжек. Каркас крыла имел продольный и поперечный наборы. Продольный набор состоял из двух сосновых лонжеронов коробчатого типа, обшитых с боков фанерой. Стрингеры отсутствовали. Поперечный набор был выполнен в виде нервюр рамной конструкции. По середине рама нервюры имела перемычку. Нервюры состояли из носка, средней и хвостовой частей. В поперечном направлении вместо стрингеров они накрест связывались между собой тесьмой.

Поперечный набор хвостовой части крыла являлся продолжением нервюр, последние также имели рамную конструкцию с перемычками по середине. Конструкция стенки носовой части жесткая. Элерон крыла обычным шарниром присоединялся к заднему лонжерону. Полотняная обшивка крыла с помощью ленточки крепилась гвоздями непосредственно к полкам нервюр. Фюзеляж имел смешанную конструкцию. Его передняя часть почти до середины балочного типа (монокок). Каркас этой части фюзеляжа состоял из шпангоутов, к которым крепились четыре лонжерона и стрингеры. Обшивка фанерная. Остальная часть фюзеляжа до самого хвоста имела ферменную конструкцию. Материалом служила сосна. Обшивка была из полотна. Это делалось для облегчения хвоста самолета. У «Русского витязя» фюзеляж обшивался фанерой, что утяжеляло машину. Недостаточная жесткость хвоста «Ильи Муромца» заставила конструктора сначала усилить его расчалками, а потом совсем отказаться от такой конструктивной формы фюзеляжа. Постоянные опасения за недостаточную жесткость всей системы принудили даже внутри фонаря корабля установить расчалку. Принятое окончательно отношение длины фюзеляжа к размаху крыла составляло примерно 0,46 (общая длина 17 м). Большой заслугой конструкторов было правильное распределение нагрузки.

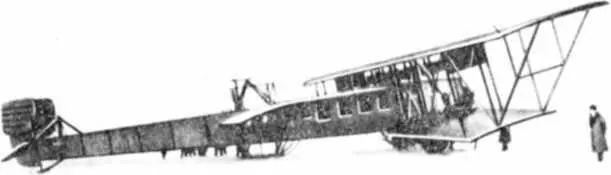

Первый самолет «Илья Муромец» (заводской № 107) со средним крылом и «орудийно-пулеметной площадкой» перед фюзеляжем (вид сбоку)

Четыре двигателя (для типа Б) устанавливались в ряд на нижнем крыле. Два средних двигателя типа «Аргус» водяного охлаждения имели мощность по 140 л. с., боковые — по 125 л. с. Общая мощность составляла 530 л. с. Расположение двигателей на нижнем крыле самолета и вынесение далеко назад рулей поворота обеспечивало продолжение полета в случае остановки одного из двигателей. В этом случае вращающий момент от несимметричной тяги винтов мог компенсироваться рулями поворотов.

По сравнению с первым многомоторным самолетом «Русский витязь» на «Илье Муромце» устанавливались шасси более легкого типа из двух колес и с укороченными лыжами. Кроме каюты пилота воздушный корабль имел гостиную, спальную и уборную. Помещения отапливались отработанными газами. Самолет весил без нагрузки 3500 кг, полетный вес достигал 5 т (в других модификациях до 7,5 т).

Первое летное испытание машины окончилось серьезной аварией. Конструктор, стремясь увеличить площадь крыльев, установил дополнительное монопланное крыло, расположив его за основными крыльями. В результате центровка аппарата оказалась неудовлетворительной. Как только самолет поднялся до высоты 50–80 м, он стал задирать нос, затем вдруг, потеряв скорость, соскользнул на левое крыло и упал на землю. Вся левая плоскость оказалась разрушенной. Пилот отделался ушибами. В пятидневный срок машина была восстановлена, монопланное крыло убрано. «Муромец» после таких переделок благополучно прошел испытания и в феврале 1914 г. установил рекорд, продержавшись в воздухе с 16-ю пассажирами (1280 кг полезного груза) 5 часов. Потолок самолета составил 2000 м, скорость полета 100 км/ч.
