Конвертопланы с поворотными винтами удостоились более пристального внимания, по крайней мере, среди нам известных экспериментальных машин они составляют большинство. Главным недостатком этой схемы является необходимость иметь довольно большой размах крыльев. Это обусловлено тем, что приходится использовать винты большого диаметра, а силовая установка включает в себя несколько двигателей, поэтому необходимо увеличение площадки для выполнения взлета и посадки.

Первой машиной, построенной по такой схеме, был аппарат Х-100 фирмы «Кертисс-Райт» с двумя несущими винтами.

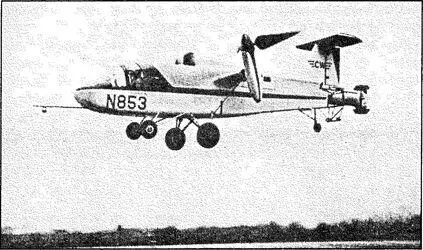

Экспериментальный аппарат Х-100.

Самолет оснащался одним турбовинтовым двигателем мощностью 625 л. с. Двигатель размещался в фюзеляже и приводил в движение оба винта. На переходном режиме эти винты, установленные вначале вертикально, плавно поворачивались вперед для создания тяги, необходимой для горизонтального полета. Балансировка в режиме висения и на малых скоростях обеспечивалась с помощью управляемого реактивного сопла, расположенного в хвостовой части фюзеляжа. Одноместный Х-100 был сравнительно недорогим чисто экспериментальным аппаратом, весом всего в 1600 кг, со скоростью 386 км/ч и шириной до концов винтов 7,6 м, созданным только для оценки технической реализуемости самой идеи.

Первый полет был выполнен в марте 1960 года. Летные характеристики оказались очень низкими, а система балансировки практически не работала. В то же время реализуемость самой концепции была доказана, что вдохновило проектировщиков на разработку нового, более тяжелого аппарата.

Две такие машины, получившие обозначение Х-19, были заказаны по контракту ВВС США, но построена только одна. Этот шестиместный аппарат с фюзеляжем, напоминающим самолетный, был оснащен двумя тандемными крыльями малого размаха. На концах каждого крыла были установлены поворотные несущие винты диаметром по 2 м. Два турбовинтовых двигателя Т-55 мощностью по 2000 л. с. приводили в движение по два винта каждый. Перекрестная трансмиссия обеспечивала привод всех четырех винтов от одного мотора и могла включаться в случае аварии. Это была уже достаточно крупная машина — длиной 13,5 м и весом 6691 кг. Скорость вращения винтов при взлете составляла 1230 об/мин, а при горизонтальном полете — 955 об/мин. Управляемость на переходных режимах обеспечивалась за счет изменения угла установки воздушных винтов. При выполнении горизонтального полета для управления использовались элероны и руль направления.

Первый полет был выполнен 26 июня 1964 года, но, как и в случае с Х-100, летные характеристики оказались не очень обещающими. В довершение всех бед, 25 августа Х-19 разбился, похоронив под своими обломками экипаж, чем и поставил точку в разработке летательных аппаратов такого типа на фирме «Кертисс-Райт».

Эстафету подхватила фирма «Белл», построив еще один конвертоплан — Х-22А с четырьмя поворотными винтами.

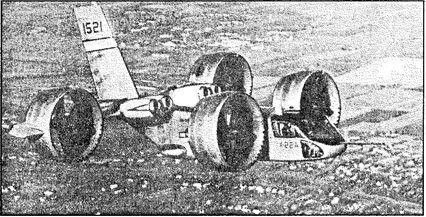

Конвертоплан Х-22А фирмы «Белл».

Вместо двух двигателей на Х-22А были установлены 4 мотора по 1250 л. с. Каждый из двигателей приводил в движение один воздушный винт, но для надежности их связали перекрестной трансмиссией. По выданному сухопутными силами США заказу было построено два таких аппарата. Взлетная масса новинки составляла 7248 кг, длина — 15 м, расчетная скорость — 523 км/ч.

Как и у Х-19, управление на малых скоростях осуществлялось за счет изменения тяги винтов при изменении угла установки лопастей. Первый полет состоялся 17 марта 1966 года, но, несмотря на более мощные двигатели и помещение винтов в кольцевые каналы, новый аппарат страдал теми же недостатками, что и Х-19. Мало улучшила положение и попытка установить элероны в струе воздушных винтов. Поэтому работы были свернуты, а сама идея забыта на долгие годы. Понадобился катастрофический провал американских спецслужб, произошедший в первую очередь из-за отсутствия эффективной авиационно-транспортной техники, при попытке освободить заложников в Тегеране, чтобы дать этим идеям вторую жизнь.

В середине 1980-х по заказу «рыцарей плаща и кинжала» совместными усилиями фирм «Белл» и «Боинг» был создан конвертоплан с поворотными винтами, получивший наименование V-22 «Оспри».

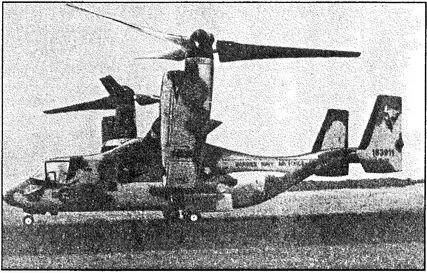

Новый американский аппарат-диверсант «Оспри».
