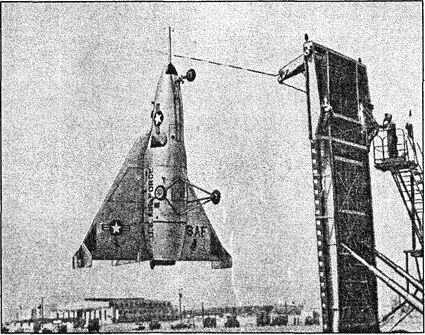

Конвертоплан Х-13 взлетает с транспортера.

Для осуществления вертикального взлета и посадки «Вертиджета» использовался, несомненно, самый необычный в мире аэродром. Этот самолет не опускался на землю, а устраивался на стене, как муха. Аэродром представлял собой обычный большегрузный трейлер, транспортная площадка которого могла с помощью гидравлики подниматься в вертикальное положение. На верхней части трейлера между двумя мощными мачтами был натянут массивный, прочный трос. «Вертиджет» цеплялся за трос с помощью специального крюка, установленного под носовой частью самолета. Так как крюк находился вне поля зрения пилота, наведение самолета при посадке осуществлялось с помощью оператора, находящегося на верхушке трейлера. Кроме того, на верхней части «посадочной стенки» находилась специальная балка длиной 6 м, по которой пилот мог хоть немного ориентировать самолет в пространстве (эта балка была размечена белыми и черными полосами, позволяющими летчику определить, насколько далеко он находится от посадочного троса).

Первый полет с вертикальным взлетом и посадкой был выполнен только 11 апреля 1957 года. Тяговооруженность аппарата составляла 1,3, поэтому взлет и посадка прошли довольно успешно. Однако дальнейшие работы над машиной были прекращены, правда, один из самолетов на протяжении нескольких лет использовался в качестве путешествующего статического экспоната ВВС на нескольких крупных международных авиационных выставках. Длина аппарата — 7,32 м, вес — 3400 кг, размах крыльев — 6,4 м. Точные технические характеристики и летные данные ни его, ни его собратьев никогда не публиковались.

Впрочем, военные довольно быстро разочаровались в конвертопланах с вертикальным положением корпуса и из соображений «человеколюбия» прекратили все исследования по ним: даже опытнейшие летчики-испытатели, по словам современников, бледнели при одном воспоминании о вертикальной посадке на такой машине. Впрочем, в конце 70-х годов все-таки появился проект совершенно фантастического «самолета-трансформера» — «Наткрекер» (фирма «Грумман»). При выполнении вертикального взлета и посадки он «ломался» пополам таким образом, что кабина сохраняла горизонтальное положение. Но дальше проекта дело не пошло.

Летательные аппараты с поворотным крылом наиболее наглядно сочетают в себе способность вертикально взлетать с довольно приличными летными характеристиками обычного самолета. При выполнении взлета крыло таких аппаратов, с установленными на нем моторами, переводится в вертикальное положение, а воздушные винты обеспечивают тягу, необходимую для отрыва от земли. На переходном режиме крыло переводится постепенно в горизонтальное положение, после этого вся подъемная сила создается крылом, а винты обеспечивают лишь тягу, необходимую для горизонтального перемещения. Несколько небольших американских авиастроительных фирм и одна канадская построили экспериментальные машины этого типа, но успешно летала только одна из них.

Уникальный четырехмоторный аппарат ХС-142А был разработан совместно фирмами «Воут», «Райан» и «Хиллер» по заказу ВВС США в качестве транспортного средства.

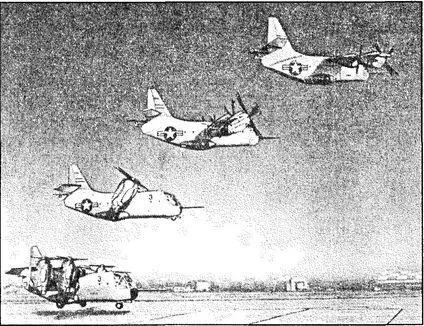

Переход ХС-142А от вертикального полета к горизонтальному.

Интересно отметить, что он был последним в ВВС из машин группы «ХС»: с 1962-го была введена новая классификация и первому транспортному самолету новой разработки присвоили обозначение С-1. Несмотря на несколько измененные по сравнению с традиционными транспортниками пропорции, ХС-142А напоминал обычный самолет. Все крыло, на котором было установлено четыре турбовинтовых двигателя мощностью по 2850 л. с. фирмы «Дженерал электрик», могло поворачиваться из горизонтального положения до полного вертикального. Балансировка и управление аппаратом на малых скоростях осуществлялись хвостовым ротором, расположенным в горизонтальной плоскости.

Первый полет ХС-124А был выполнен 29 сентября 1964 года и прошел весьма успешно: во всяком случае, гораздо лучше, чем у многих других конвертопланов. Машина имела размах крыльев 20,5 м, взлетную массу в режиме вертикального взлета и посадки 16 998 кг, массу в режиме самолетного взлета и посадки 20 185 кг, максимальную скорость 694 км/ч. Аппарат погубила очень высокая стоимость, что было вызвано его конструктивной сложностью. Хотя испытания шли в течение 6 лет, и было построено 5 таких машин, серийное производство так и не было развернуто. Бережливые американцы легко определили, что для выполнения таких задач более выгодно (в смысле затрат) оказалось делать тяжелые скоростные вертолеты.
