Однако установка такого большого волчка-гироскопа вызывает затруднения из-за габаритов устройства и значительного использования энергоресурса танка.

Гироскопы современных стабилизаторов не воздействуют непосредственно на ствол орудия, а лишь управляют работой клапанов гидравлического привода, который перемещает орудие в нужном направлении. Такой гироскоп имеет малые размеры, так как для открытия клапанов требуется очень небольшое усилие, но вся установка значительно усложняется: работает такой стабилизатор так же, как и более простой, рассмотренный нами здесь. Точность стрельбы из танков со стабилизаторов повышается в несколько раз.

Поскольку стабилизация орудия требует довольно сложной установки, иногда применяют стабилизацию одного только прицела. При этом линия прицеливания не колеблется, а выстрел производится в момент, когда орудие, совершая колебания, займет положение, соответствующее прицелу.

Пулемет танка установлен вместе с орудием, или «спарен» с ним, выражаясь специальным языком. Он так же, как и орудие, стабилизируется по вертикали.

Стабилизация орудия танка осуществляется и в горизонтальной плоскости.

При поворотах танка ствол орудия остается направленным на цель, а корпус танка как бы вращается под башней.

Кроме возросшего калибра орудия и его стабилизации, танковая пушка характерна и высокой начальной скоростью снаряда.

Если спаренный с пушкой пулемет имеет обычный калибр 7,62 мм, то зенитный пулемет гораздо мощнее.

Его калибр 12,7 мм. Огонь из такого пулемета ведется по низколетящим самолетам и вертолетам, а при необходимости и по наземным целям.

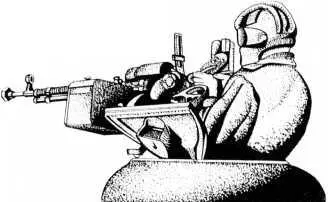

Зенитный танковый пулемет .

Экипаж танка, находясь в машине, должен вести непрерывное наблюдение за полем боя. На первых танках для наблюдения пользовались щелью, прорезанной в броне. Щель могла закрываться броневой заслонкой. На современных танках щели закрывают специальным стеклом, состоящим из нескольких склеенных между собой пластин.

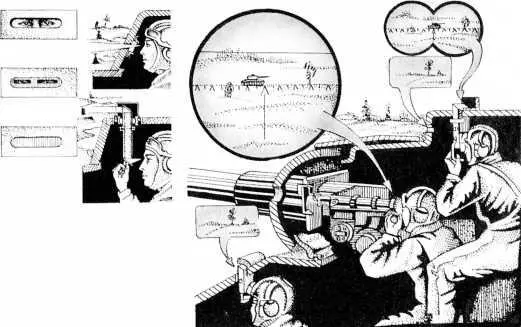

Смотровые устройства и приборы наблюдения танка .

Так, например, были устроены приборы наблюдения в командирской башенке «Т-34».

Но гораздо удобней и безопасней вести наблюдение через зеркальный перископический прибор. При наличии перископа устраняется опасность поражения глаз и необходимость в толстых защитных стеклах. Угол зрения в таких приборах гораздо больше.

Чтобы предохранить перископ от поражения, его прикрывают бронированным колпаком, оставляя только узкий «глазок».

Через такие приборы ведут наблюдение все члены экипажа.

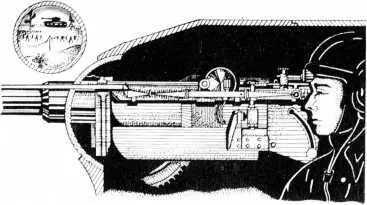

Наведение через прицел пушки .

У командира танка, кроме этих приборов, имеется еще так называемый командирский прибор, закрепленный во вращающейся части командирской башенки. Этот прибор дает увеличенное изображение наблюдаемой цели. Он имеет сетку, похожую на сетку прицела наводчика, с помощью которой командир танка может корректировать стрельбу орудия и помогать наводчику в отыскании целей.

В бою побеждает тот, кто первый наносит удар, поэтому наблюдение ведут все члены экипажа. По условиям расположения приборов и экипажа в танке каждый ведет наблюдение в выделенном ему секторе.

Механик-водитель имеет ограниченный сектор наблюдения — обычно он видит то, что находится впереди танка.

Наводчик, пользующийся прицелом, видит гораздо дальше механика-водителя, пользуясь увеличением изображения. Кроме того, у него есть и обычный перископический прибор. Таким же перископическим прибором пользуется и заряжающий. Он может, поворачивая его, смотреть вперед, вправо и назад. Командир ведет наблюдение на 360° кругом в обычные приборы и через увеличивающий изображение командирский прибор.

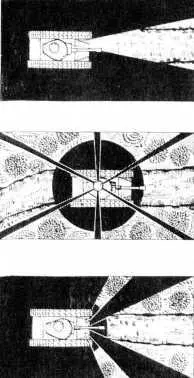

Секторы наблюдения экипажа танка времен второй мировой войны. Черным показано «мертвое» пространство, не наблюдаемое экипажем.

Первый, увидевший цель, тут же докладывает командиру или наводчику о ее характере и месте расположения.
