Наводкой и стрельбой 380-мм орудий можно было управлять как дистанционно из центрального поста, расположенного между броневыми палубами под боевой рубкой, так и из башен под локальным управлением. Аналогично, стрельбой 152-мм орудий по надводным и/или воздушным можно было дистанционно управлять из трех упомянутых постов (директоров) или непосредственно из башен. Вычислительные приборы в центральном артпосту позволяли одновременно обстреливать до трех целей одной или группами башен. При модернизации «Жана Бара», когда требовалось установить новейшие навигационные и артиллерийские РЛС, расположение директоров и дальномеров существенно изменилось.

Радарное оборудование.Первоначальным проектом радиолокационное оборудование не предусматривалась, но в течение 1942 года на уведенных в порты Западной Африки «Ришелье» и «Жане Баре» его установили. Первый получил излучатель Садир М.Е.140 и приемник М.Е.126 с экраном фирмы Компань де Комптёрс. При помощи этой французской системы можно было обнаруживать самолеты с дистанции 30 км. На «Жане Баре» установили радар Садир, работавший на 2-метровых волнах и способный обнаруживать самолеты на дистанции от 50 до 70 км при их полете на высоте порядка 750 м и выше.

При модернизации «Ришелье» в США и затем во время его службы в составе английского Флота Метрополии на него поставили более сложные и совершенные системы, часть которых линкор сохранил и после войны. Например, в 1951 году состав радиолокационных станций (РЛС) на «Ришелье» выглядел так: американская поисковая надводная РЛС типа SG-1 (дальность 25 миль), американская РЛС типа SF (дальность 15 миль), английская РЛС наблюдения за воздухом типа 281В (дальность 60–80 миль), французская РЛС УАО 380-мм орудий типа DRBC10A, две английских РЛС УАО 152-мм орудий типа 285Р, американская РЛС УАО типа SA2, установленная на верху мачто-трубы (дальность 40 миль).

«Жан Бар» на момент ввода в строй в 1949 году имел 16 французских РЛС, включая навигационную и довольно сложную РЛС управления артогнем зенитной батареи (100-мм и 57-мм орудия). Новые системы обеспечивали обнаружение небольших целей на дальних дистанциях, но требовали для размещения много места, равно как и оборудование для дальней и внутрикорабельной связи. В боевой рубке расположился боевой информационный центр, с помощью которого производилась оценка текущей тактической ситуации и повышалась эффективность действий командного персонала корабля.

Авиационное вооружение.Во время проектирования «Ришелье» бортовые гидросамолеты считались непременным атрибутом линкоров и крейсеров. На них возлагались функции корректировки стрельбы, разведки и даже атаки противника бомбами. При концентрации орудий ГК в носовой части этих кораблей и расположении башен СК на спардеке самолеты вместе со средствами их запуска и хранения удалось расположить вне зоны действия дульных газов. Это не только позволило сделать все оборудование гораздо легче, но и облегчило действия по обслуживанию бортовой авиации, особенно во время боя. На каждом корабле планировалось разместить по пять самолетов: 3 в ангаре и 2 на катапультах. Но жизнь внесла свои коррективы. «Ришелье», который единственный был укомплектован проектным составом авиагруппы, лишился ангара и катапульт в 1943 году при модернизации. «Жан Бар» не успел войти строй во время войны, а после нее не имел бортовых самолетов, функции которых полностью перешли к палубной авиации. На «Клемансо» для экономии веса авиагруппой решили пожертвовать уже в проекте, хотя ангар, структурно входивший в надстройки, сохранили. «Гасконь» по штату должна была нести только два самолета в подпалубном ангаре и одну катапульту. Но скорее всего и этот корабль вошел бы в строй, не имея самолетов.

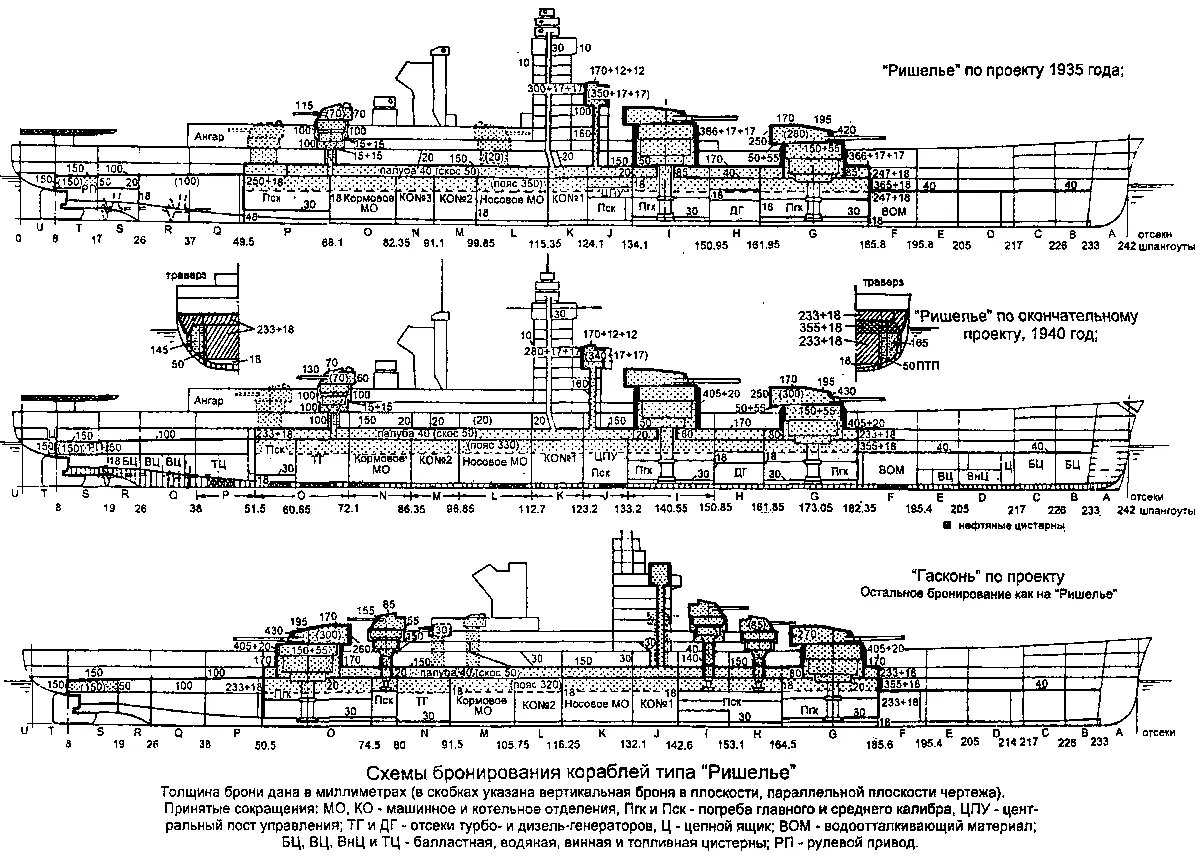

Линкоры типа «Ришелье» имели одну из наиболее эффективных систем защиты во все времена. Практически она повторяла систему защиты, введенную на «Дюнкерке», только толщина брони и наклон пояса были увеличены.

Вес брони, т (%) «Дюнкерк» «Ришелье»

Корпус 8560 (27,2) 12180 (27,5)

Башни 2720 (8,6) 4280 (9,7)

Итого 11280 (35,8) 16460 (37,2)

Водоизмещение 31500 (100) 44250 (100)

на испытаниях

По проекту зона неуязвимости от собственных 380-мм/45 орудий простиралась от 18800 м — максимальной дистанции, на которой снаряды еще могли пробить пояс, до 29800 м, свыше которой уже начиналась пробиваться палуба. Палубная броня рассчитывалась на противостояние 500-кг бомбе, сброшенной с высоты 4700 м.
