Разберем действие механизма дифференциала при движении мотоцикла в различных условиях. При движении по прямой дороге полуосевые шестерни давят на сателлиты, каждая со свойственной ей силой, причем правая шестерня стремится повернуть сателлит в одну сторону, а левая — в противоположную. Размеры шестерен подобраны таким образом, что эти силы компенсируют одна другую и под их действием, имеющим одно и то же направление, но приложенным к противоположным сторонам сателлита, последний не будет вращаться вокруг своей оси и будет являться как бы клином, соединяющим в одно целое полуосевые шестерни с коробкой сателлитов, а следовательно, и с ведомой шестерней главной передачи. Таким образом, в рассматриваемом случае обе полуосевые шестерни вращаются с той же скоростью, что и ведомая шестерня.

Если же, например на повороте, одно из колес будет испытывать большее или меньшее сопротивление, чем в выше рассмотренном случае, сателлит под действием большей силы давления одной из полуосевых шестерен повернется вокруг своей оси в направлении, противоположном ее вращению, и покатится по ее зубьям. По отношению к другой полуосевой шестерне сателлит повернется в направлении, совпадающем с направлением ее вращения. Поэтому скорость вращения первой из полуосевых шестерен уменьшается, а другой возрастает настолько, насколько уменьшается скорость вращения первой шестерни.

Таким образом, дифференциал позволяет сохранять передачу тягового усилия каждому из ведущих колес независимо от разницы длины пути, который проходит одно колесо относительно другого.

Дифференциал мотоцикла не позволяет передавать на один приводной вал усилие больше, чем это обусловлено отношением сателлитов и величиной полуосевых шестерен. Это исключает движение мотоцикла в случае попадания хотя бы одного колеса на скользкий участок дороги, когда наступит буксование одного колеса при неподвижном втором колесе. Чтобы предотвратить буксование, устанавливается муфта блокировки дифференциала.

Муфта блокировки 5 с помощью кулачков соединяет правую полуось вместе с коробкой сателлитов и этим исключает действие дифференциала. Включается муфта блокировки рычагом в тех случаях, когда колеса мотоцикла начинают буксовать.

Движение с блокированным дифференциалом ведет к снижению управляемости мотоцикла и его маневренной способности.

Грязевые щитки (крылья), подножки, подушки, седла и багажник являются дополнительным оборудованием мотоцикла.

Грязевые щитки служат для защиты мотоцикла и водителя от брызг грязи и воды. Они изготовляются обычно из стали. Для гоночных мотоциклов щитки иногда изготовляются из дюралюминия.

Грязевые щитки располагаются по периферии переднего и заднего колес мотоцикла.

Передний грязевой щиток обычно крепится на подвижной части передней вилки. Он устанавливается относительно переднего колеса таким образом, чтобы расстояние от щитка до шины колеса было минимальным (не менее 10 мм ) в нижней части колеса, т. е. сзади, и максимальным в передней части колеса. Такое расположение щитка надежно обеспечивает мотоцикл и водителя от брызг, забрасываемых передним колесом.

Однако как бы хорошо ни был расположен щиток, бывают такие дороги, на которых подсыхающая грязь начинает прилипать к нижней поверхности грязевого щитка. Заполняя все пространство между шиной и щитком, грязь, как говорят, «забивает» щиток настолько, что вращение колеса затормаживается. Чтобы предотвратить это, щиток выполняется определенного профиля и располагается концентрически. Заметим, что грязевые щитки с креплением к подрессоренной части вилки в меньшей степени подвержены забиванию грязью, чем щитки, прикрепленные к подвижным частям вилки.

Грязевой щиток заднего колеса по устройству мало отличается от щитка переднего колеса. Задняя часть щитка заднего колеса обычно выполняется съемной или откидной, на шарнире. Это облегчает монтаж заднего колеса при необходимости смены камеры, ремонте и т. п.

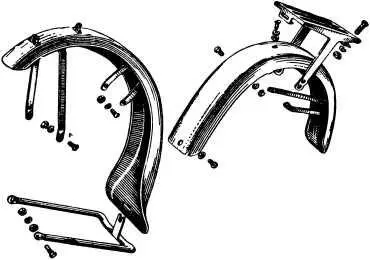

На рис. 154 показаны передний и задний щитки мотоцикла М-72.

Рис. 154. Грязевые щитки мотоцикла М-72.

На некоторых мотоциклах для защиты водителя от грязи, кроме грязевых щитков, в передней части рамы мотоцикла с правой и левой сторон устанавливаются брызговики.
