Валерий Хорев - Оружие из Дамаска и булата

Нет смысла перечислять замечательные новинки, увидевшие свет в качестве компонентов охотничьих двустволок и штуцеров, но и ударно-кремневые замки, и капсюли центрального воспламенения, равно как и сами унитарные патроны, а также вращающиеся блоки стволов и многое, многое другое пришло в войска под звуки охотничьего рога. Нас же в этом впечатляющем списке конкретно интересует то единственное, без чего само понятие огнестрельного оружия лишается смысла - именно стволы, в которых дробь или пуля набирает убойную силу.

Как раз применение дроби и потребовало решительного усовершенствования ствола. Когда стрельба велась исключительно пулями (причем круглыми), не было особой нужды заботиться о качестве ствольного материала, балансу и общему весу оружия придавали мало значения. Толстостенные стволы с избытком обеспечивали нормативы прочности на разрыв, и хлопотать об их усилении не приходилось. С распространением дроби, а с ней и нового способа стрельбы влет, потребовалось мобильное оружие с легкими и прочными стволами, а рост популярности двустволок повлек за собой необходимость еще большего облегчения и улучшения баланса. Легкие стволы, изготовляемые старым способом в виде продольно сваренных железных трубок, оказались ненадежными - при добром заряде их разрывало, а уменьшение навески пороха давало слабый бой.

Чтобы лучше понять, о чем идет речь, давайте подробнее рассмотрим технологию получения стволов в той последовательности, в какой она развивалась в Европе. Азиатские и прочие традиции отличаются лишь историческими сроками да наличием либо отсутствием каких-то не особо принципиальных моментов, поэтому не будем обнимать необъятное в стремлении дать универсальную картину эволюции стрелкового оружия.

Генрих Аншютц в 1811 году издал книгу, посвященную истории винтовки, где он приводит четыре способа изготовления стволов:

* стволы с продольным швом,

* стволы со спиральным швом,

* стволы, навитые из ленты,

* стволы, навитые из дамаска.

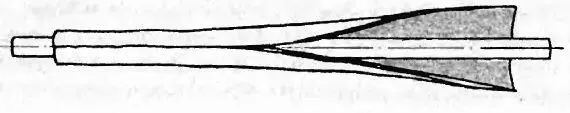

При этом две первые и две последние категории являются, по сути, одним и тем же, только в первом случае изменяется геометрия шва, а во втором - материал полосы. Итак, первоначально стволы делали из листа железа, который огибали вдоль оправки в виде прутка таким образом, чтобы края легли внахлест, один на другой, после чего шов проковывали молотом, осуществляя кузнечную сварку:

Дабы усилить конструкцию, на ствол набивались поперечные кольца, воспринимавшие свою долю раздувающих усилий при выстреле. После ковки готовый ствол обычно рассверливали до желаемого калибра и шлифовали изнутри и снаружи. Нет нужды пояснять, что подобная технология не могла дать хороших результатов. Оружейники, наблюдая за тем, как ведет себя их продукция в ходе стрельб, заметили, что вздутия и разрывы происходят главным образом вдоль - по шву или просто в направлении волокон металла. Кроме того, протянувшийся по всей длине шов вовсе не был идеально гладким, выгорал быстрее окружающего железа, и в результате довольно скоро пороховые газы начинали свободно гулять в обход снаряда, а неравномерность сечения пагубно сказывалась на точности стрельбы. Видя это, шов решили делать спиральным. Железный лист или сразу наворачивали на оправку наискось, штопором, или же закручивали готовую, но не сваренную трубку на несколько оборотов, и уже после проковывали. Теперь шов струился по винтовой линии.

Проблема конфликта с пулей снималась почти полностью, но прочность на разрыв увеличивалась незначительно. Поэтому мы и говорим, что два первых метода - продольный и спиральный - практически идентичны.

Пока дело касалось грубых архаичных стволов с относительно толстыми стенками, неприятности досаждали мало. Но потребность облегчения охотничьего оружия вывела проблему в разряд насущных. И потом, когда разорвавшийся мушкет калечил простого солдата - это одно, а когда лишался глаза сиятельный герцог, то круги от печального события расходились далеко, заставляя мастеров напрягать извилины. Умозрительные заключения, подпитанные восточными веяниями, постепенно обрели живую плоть, и почти все стволы, исключая самые дешевые, начали выделывать по принципиально иной технологии. Прежде всего брался наиболее чистый, мягкий и ковкий металл, тягучий и прочный на разрыв. Из него отковывали узкую ленту толщиною чуть большей, чем предполагаемая стенка ствола. Затем эту полосу накручивали на оправку так, чтобы последующий виток слегка заходил краем на край предыдущего, обеспечивая полную герметичность.
