Валерий Хорев - Оружие из Дамаска и булата

До начала работы уважающий себя специалист обязательно постится и совершает освященные веками обряды перед алтарем, расположенным тут же, в кузне. Если вы посмотрите на гравюру с изображением японской мастерской, украшающую собой заставку данной главы, то заметите растянутые на веревках бумажные пучки и гирлянды - непременный атрибут древней религии Синто. Готовый клинок несет в себе часть души создателя, и этот дух может либо покровительствовать, либо вредить будущему владельцу. Поэтому мистической стороне дела отводилась первостепенная роль.

После сортировки начальный запас тамахаганэ оказывался поделенным на две части - низкоуглеродистую сталь синганэ (0,5%С) и высокопрочную каваганэ (1,5% С). Первая шла на изготовление пластичного сердечника, а вторая - на твердую внешнюю оболочку.

Здесь необходимо сделать отступление и рассказать о строении классического японского клинка. Он, как уже отмечалось, всегда составной, как мечи викингов. Подобная конструкция, бесспорно, лучше однородной по общей прочности и ряду тонких боевых аспектов, связанных с паразитическими вибрациями во время удара (о зловредном явлении подробно написано в главе «Закалка и травление», здесь же можно добавить лишь то, что японский меч вообще лишен склонности к вибрации не только из-за внутренней структуры, но также благодаря изрядной толщине и жесткому ромбовидному сечению. Именно поэтому вся сила удара без потерь идет на рассечение препятствия). Если не брать в расчет неизбежные отклонения от наиболее распространенного стиля, то в разрезе клинок выглядит так:

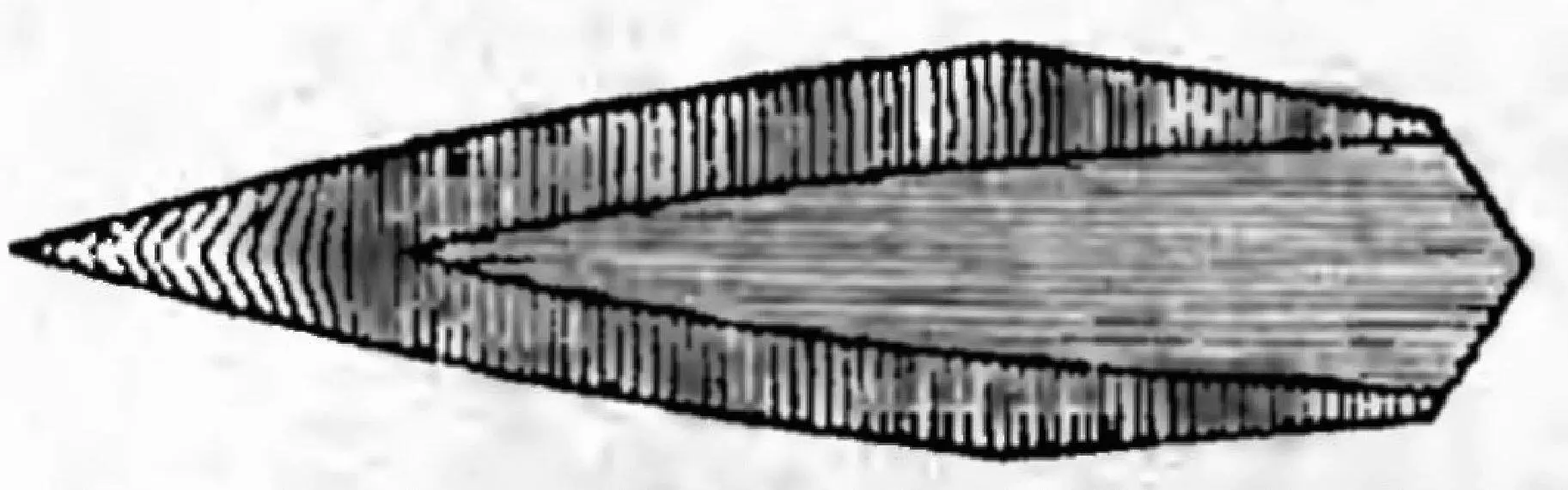

Обратите внимание на залегание слоев - оно различно, причем здесь показан оптимальный вариант, когда сталь работает наилучшим образом. При этом на внешней поверхности образуется рисунок типа итамэ хада, напоминающий текстуру дерева.

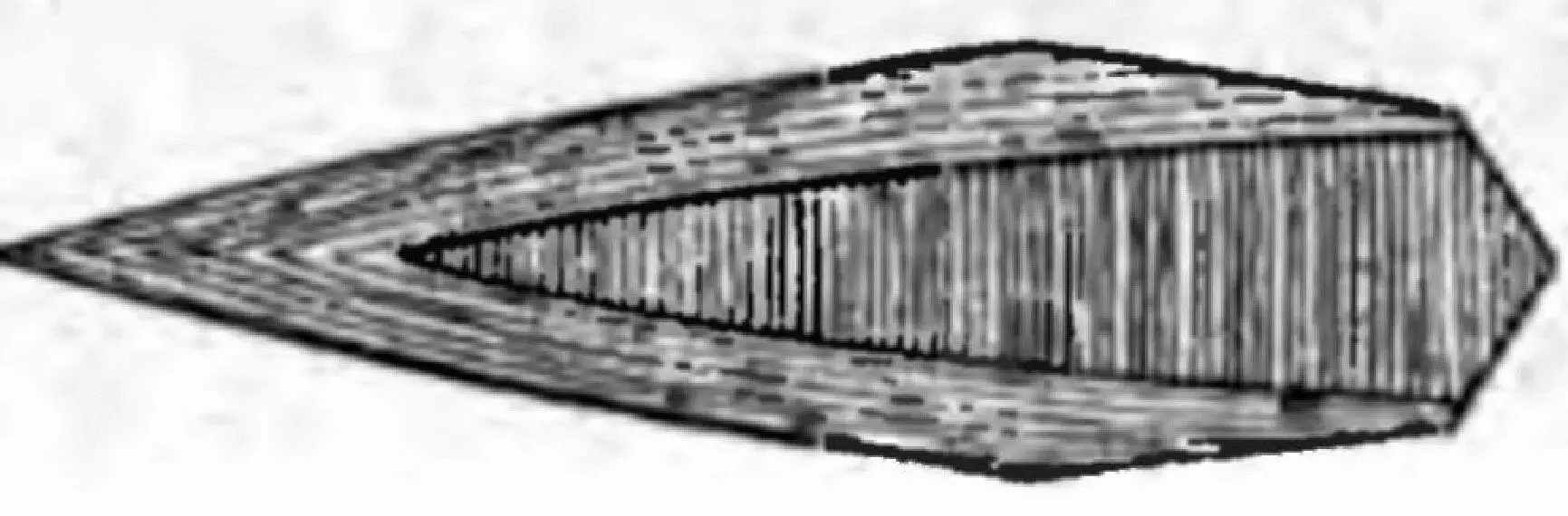

Обратный случай не столь хорош, так как в зоне режущей кромки слои металла оказываются направленными поперек оси удара. Иногда проблему решали за счет усложнения (и, разумеется, изрядного удорожания) конструкции, применяя не две, а три или пять разновидностей стали.

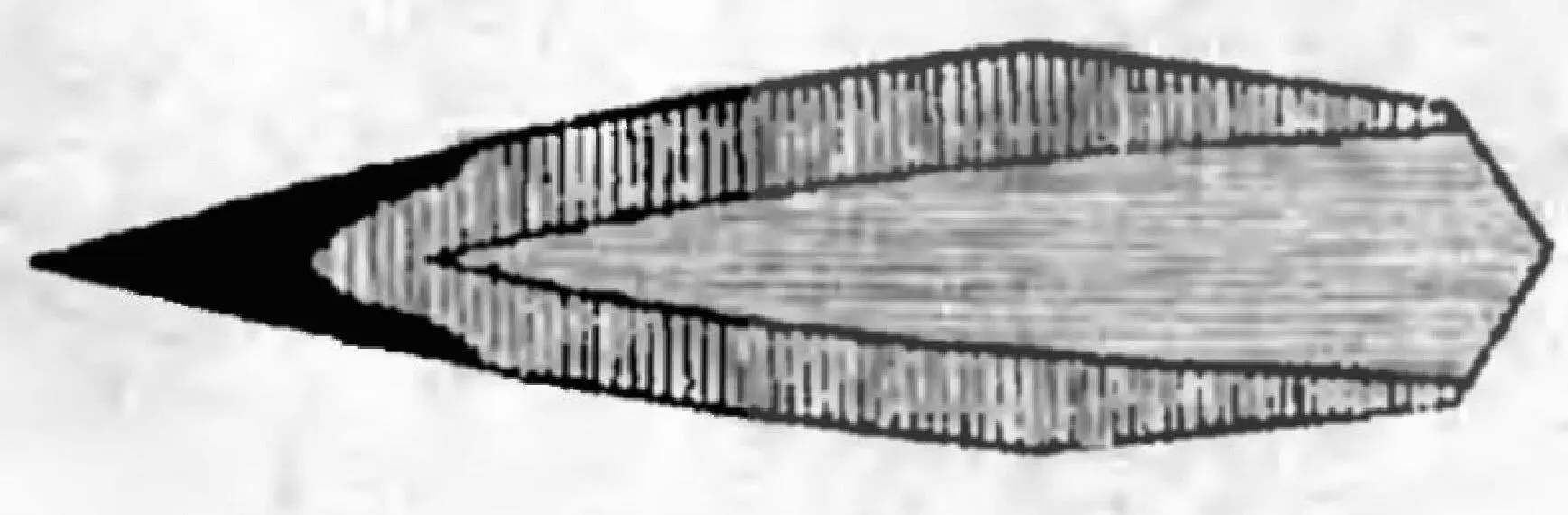

Например, в способе хон-сан-май-гитаэ лезвие наваривалось отдельно из очень твердой хаганэ. Внешняя оболочка с подобным расположением слоев давала узор типа «масамэ хада», образованный почти параллельными линиями. Но такая структура встречается редко и подобные клинки по праву считаются бесценным сокровищем (когда-то семейным, теперь - национальным). При этом их оправа далеко не всегда выглядит достойной князя или великого полководца, что странно, хотя в японских традициях и принято подчеркивать изысканность сути, сердцевины нарочитой грубостью обрамления.

Говоря об узоре на японских клинках, нужно помнить, что заготовка ковалась без предварительного чередования железных и стальных

пластин в стопке, и в этом принципиальное отличие от всех иных традиций. Пакет набирали из металла с одинаковым содержанием углерода, высоким - для «покрышки», и средним - для сердцевины. Неправильно считать, будто внутренний фрагмент оставался сырым и мягким. Отнюдь! Синганэ никак не железо, а превосходная 0,5%-ная сталь, закаленная в достаточной степени для того, чтобы обеспечить упругость наряду с пластичностью. Она, как и ответственный внешний чехол, представляла собой сварочный Дамаск с огромным количеством слоев, и требования по качеству были столь же высоки.

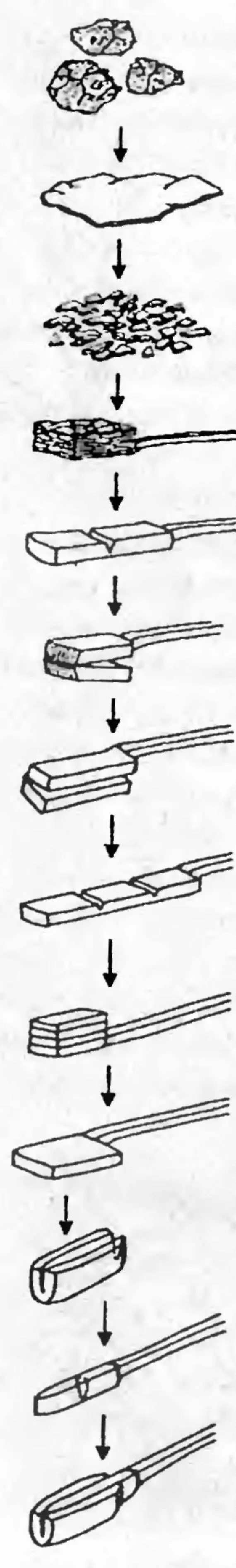

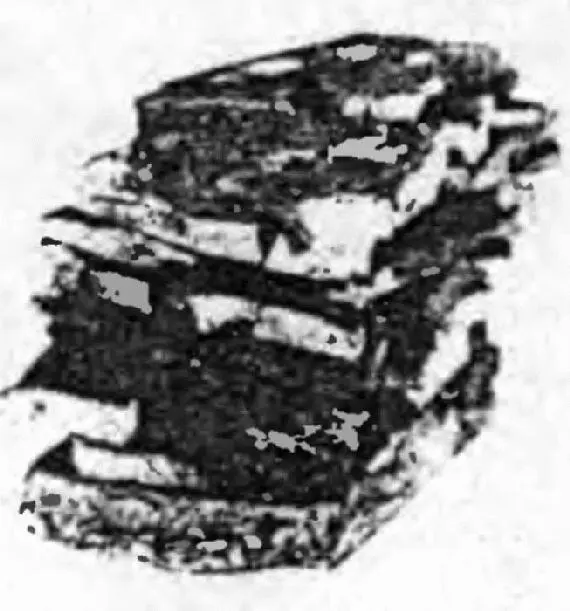

Оба сорта дамаска ковали одинаково: исходная пластина тамахаганэ разделялась на несколько частей, которые затем складывались стопкой (см. фото), нагревались, обсыпались флюсом и сваривались молотом воедино. Затем болванку оттягивали в длину, надрубали посередине, складывали вдвое и снова сваривали, повторяя нехитрую операцию как минимум десять раз. Обычно внешняя сталь ковалась дольше и приобретала большее количество слоев. В зависимости от сочетания продольных или поперечных сгибов получался тот или иной тип дамаска с характерной структурой и присущим ему рисунком: (слева масамэ, справа - итамэ).
