Валерий Хорев - Оружие из Дамаска и булата

на поверхности зерен появляется пленка жидкого белого чугуна (2);

* в процессе медленного охлаждения углерод диффундирует в толщу железа, образуя сталь с содержанием 1,5-2 % (3);

* по мере падения температуры углерод высаживается по границам зерен аустенита в виде цементитной сетки (4).

Белые линии дамасского узора являются следами этой сетки;

* при температуре ниже 727°С происходит превращение аустенита в феррит с образованием чередующихся слоев цементита и феррита (5).

Клинок закаливали путем нагрева несколько выше этой температуры и быстрого охлаждения, при котором аустенит превращается в твердый мартенсит.

Таким образом, закаленный булат представляет собой композицию из чрезвычайно прочного мартенсита и предельно твердого и хрупкого цементита. Но - непрерывность цементитной сетки создает благоприятные маршруты для разбегания трещин, порождая в итоге зловредную хрупкость. Если же ковкой или вальцовкой разбить сетку на отдельные фрагменты, мы получим прекрасный материал, армированный включениями сверхтвердого цементита. Анализ сохранившихся дамасских клинков показывает, что они подвергались интенсивной ковке, при которой исходная толщина уменьшалась в 3-8 раз.

Проблема в том, что булатную заготовку нельзя нагревать свыше 850 °С, так как при этом начинается вторичное растворение цементита в аустените, а сам металл становится, как ни странно, хрупким, пребывая в раскаленном состоянии. В этом причина фатальных неудач европейских мастеров, пытавшихся работать с булатом - они по привычке нагревали бесценный слиток добела, и происходило то, о чем писал Бреан: «При белом калении дамасская сталь крошится, как стекло». На самом же деле, максимум пластичности булата приходится на диапазон температур 650-850 °С. Так выглядит лишь один из хитроумных секретов, присущих технологии булата, причем далеко не самый таинственный. Реально существует множество подобных «заморочек», которые нужно просто знать, и которые почти не поддаются интуитивному постижению, иначе дамасскую сталь давным-давно получали бы во всем мире тоннами. Пускай древняя плавильня и кузница выглядели убого, а инструменты были самыми примитивными - этого хватало, поскольку главным оставался багаж бесценной информации, передаваемой из рук в руки.

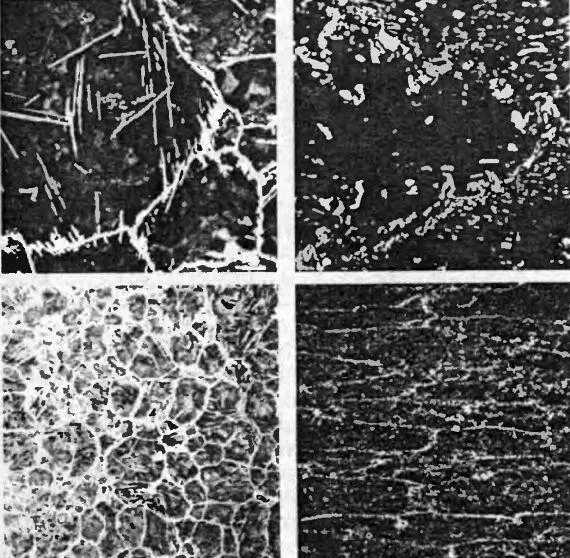

Тем не менее, американским ученым удалось воссоздать технологическую цепочку, используя в качестве опытного образца современные марки сверхвысокоуглеродистой стали. Эксперименты показали, что при температуре 850 °С слитки с содержанием углерода до 1,9% проявляют чрезвычайную пластичность, легко выдерживая деформации обжатия в вальцах. Ниже - микрофотография структуры металла до (слева) и после (справа) прокатки. Структура показана с увеличением в 130 раз (вверху) и в 6 раз (внизу). До прокатки сетка цементита была непрерывной, с одинаковыми размерами ячеек. После обработки сетка разрушилась на отдельные фрагменты и заметно вытянулась в направлении вальцовки. Результат - металл, как и следовало ожидать, приобрел замечательную пластичность.

Здесь необходимо оговориться и подчеркнуть принципиальный момент - литой булат априори обладает внутренним строением, дающим впоследствии пресловутый поверхностный узор, тогда как искусственный сварочный Дамаск обретает узор за счет наслоений.

Издревле знатоки и ценители определяли качество булатных клинков по величине, форме и цвету рисунка. Размер его может быть крупным (достигающим толщины нотных значков), средним (не толще обыкновенного письменного почерка) или едва заметным. По цвету грунта различали три сорта булата - серый, бурый и черный. Чем грунт темнее, а узор контрастнее, тем выше ценился булат. Черный грунт бывает в твердых булатах с особо высоким содержанием углерода. Кроме того, различали еще отливы, красные и золотистые, которые клинок давал (или не давал) в косых лучах света. Более всего ценился крупный, золотистый узор по черному или красноватому фону. Впрочем, цветовая гамма в значительной мере обусловливалась способом вытравки и рецептурой растворов, о чем речь пойдет ниже.

Согласно классификации П. П. Аносова, главнейшие сорта булата таковы:
