Ввиду использования на корабле ГТУ, в настройке пришлось реализовать ряд конструктивных мероприятий, позволяющих осуществлять агрегатную замену ГТД. Наряду с многочисленными воздуховодами машинных отделений и вертолетными ангарами, это решение предопределило размеры кормовой надстройки, которая оказалась чрезмерно громоздкой.

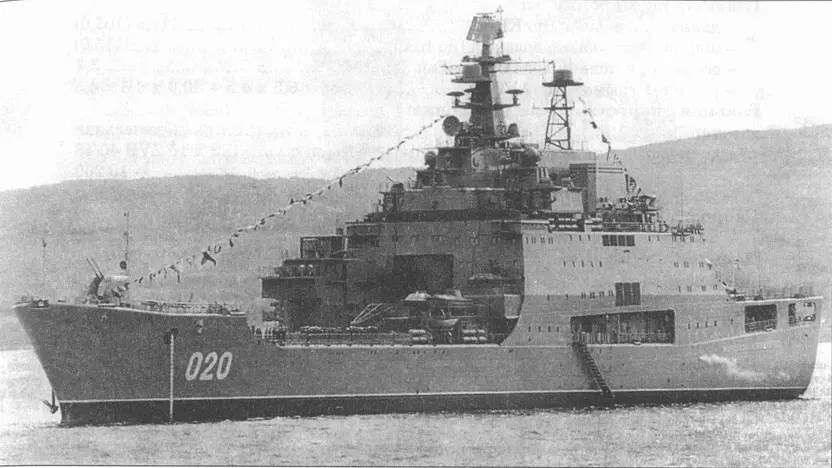

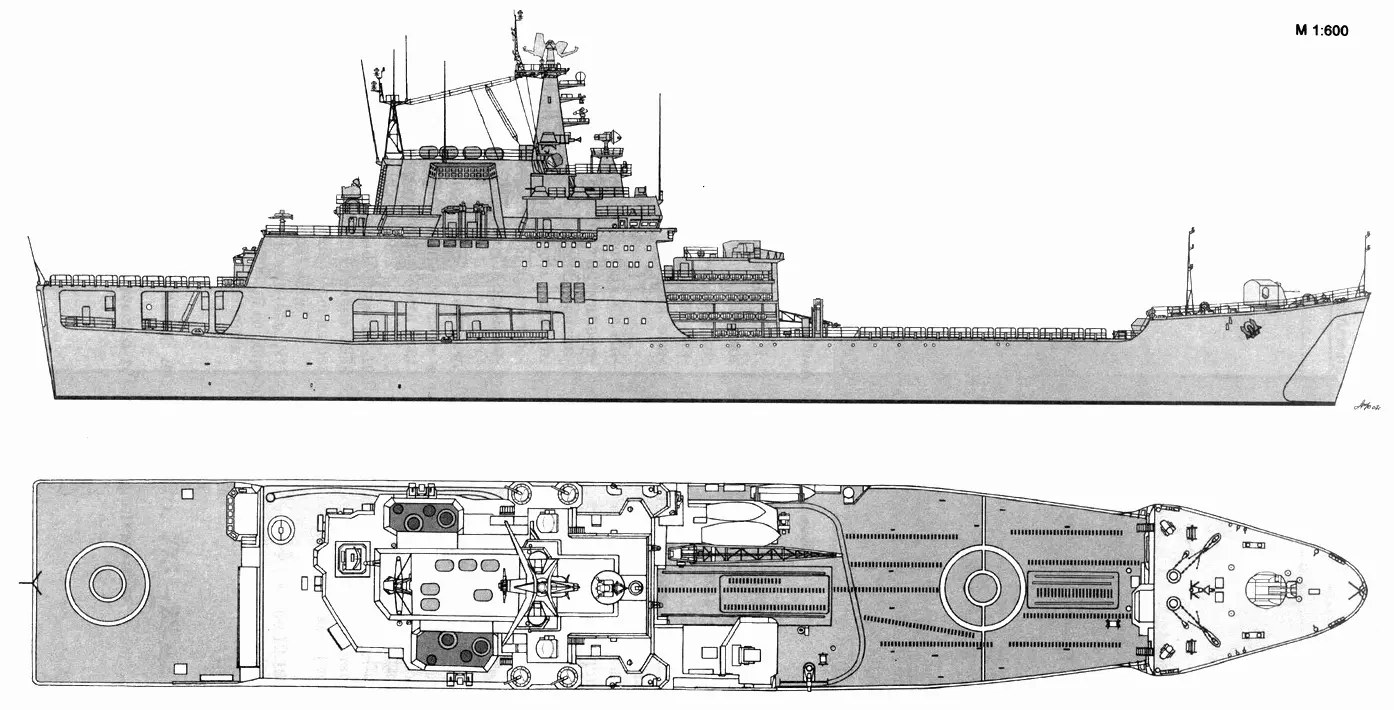

БДК пр. 1174 (Иван Рогов)

БДК пр. 1174 (Иван Рогов)

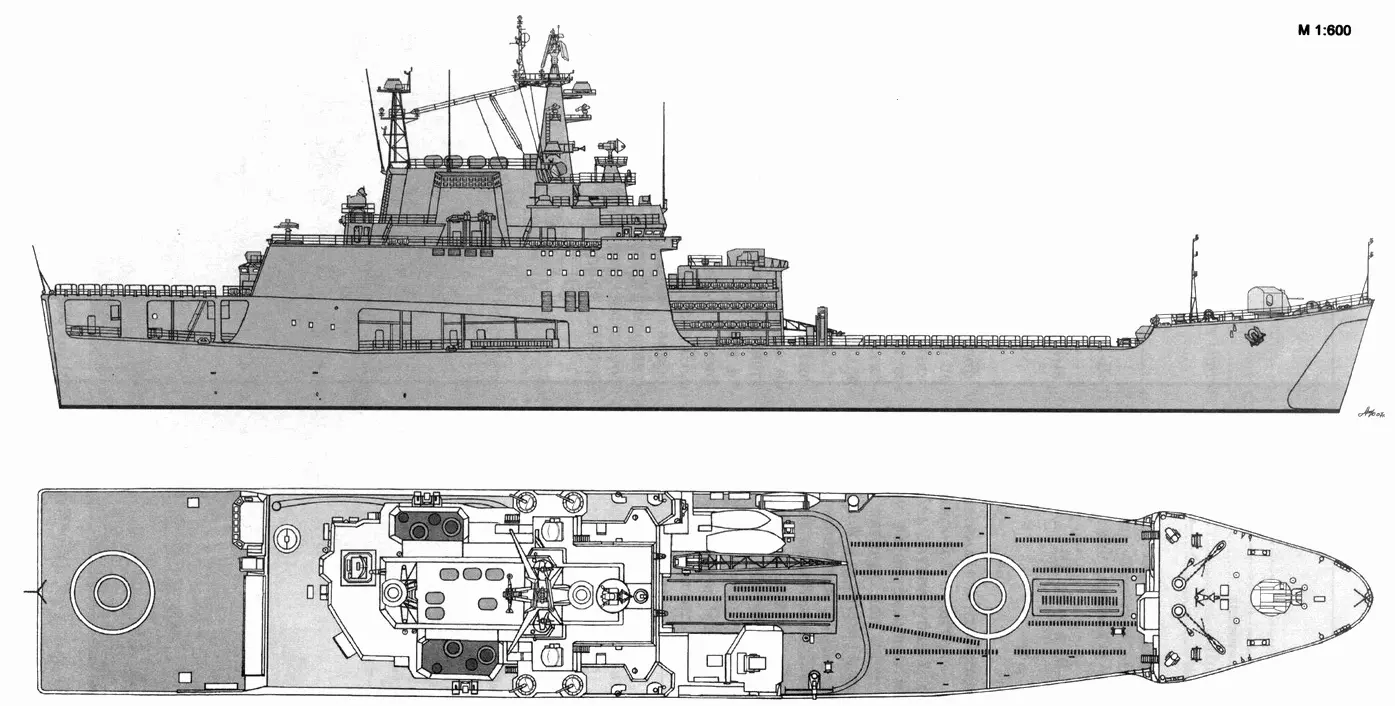

БДК пр. 1174 (Миитрофан Москаленко)

БДК пр. 1174 (Митрофан Москаленко)

В 1978–1989 гг. на ССЗ «Янтарь» в Калининграде были построены три универсальных БДК пр. 1174. К моменту распада СССР все они входили в состав флота. В настоящее время в строю продолжает оставаться лишь один Митрофан Москаленко. Он может осуществлять высадку на воду частей морской пехоты и бронетанковой техники лишь с помощью ДКА пр.1176, так как ДКАВП пр. 1206 в составе СФ уже нет. В середине 80-х годов ДКА пр. 1176 и ДКАВП пр. 1206 на всех БДК пр. 1174 планировали заменить быстроходными катерами на воздушной каверне пр. 11770. Как показывали расчеты, в доковой камере БДК могли разместиться шесть таких катеров. Однако эти планы до сих пор не реализованы.

Иван Рогов(зав. № 101). ССЗ «Янтарь»: 09.1973 г.;; 06.1978 г. Входил в состав ТОФ. В декабре 1995 г. из-за износа материальной части и отсутствия средств для проведения ремонта был исключен из списков флота и передан ОРВИ для утилизации.

Александр Николаев(зав. № 102). ССЗ «Янтарь»:;; 30.12.1982 г. Входил в состав ТОФ. В октябре 1999 г. из-за износа материальной части и отсутствия средств для проведения ремонта был исключен из списков флота и передан ОРВИ для утилизации.

Митрофан Москаленко(зав. № 103). ССЗ «Янтарь»:;; 30.12.1989 г. Входит в состав СФ. В 2004-05 гг. корабль прошел средний ремонт и находится в хорошем техническом состоянии.

Водоизмещение, т:

— порожнем 2900

— полное 4400

Главные размерения, м:

— длина наибольшая (по KBJ1) 112,5 (105,0)

— ширина корпуса наибольшая (по KBJI) 15,0 (15,0)

— осадка при полном водоизмещении 3,7

— размеры трюмов для АВТ 55 х 6,5 х 4,5 + 40,0 х 4,5 х 4,5

Главная энергетическая установка:

— тип дизельная

— количество х тип ДЦ — суммарная мощность, л. с 2 х 16 ZVB 40/48

— 19 200

— количество х тип движителей 2 х ВФШ

Скорость хода, уз: — полная 17,5

Дальность плавания, мили:

— ходом 16 уз 3500

— ходом 12 уз 6000

Экипаж, чел. (в т. ч. офицеров) 87 (8)

Автономность по запасам провизии, сут 30

Десантовместимость:

— вариант 1 13 средних (основных) танков

— вариант 2 13 ВТР

— вариант 3 20 грузовых автомобилей

— личный состав десанта (при всех вариантах загрузки), чел 150

Вооружение:

Ракетное:

— система НРО «Град-М»

— количество ПУ х стволов (тип ПУ) 2 х 20 — 122-мм (БМ-22)

— боезапас 160 НУРС М-21-ОФ

— ОПЭСУ ДВУ-2

Зенитный ракетный комплекс:

— наименование «Стрела-3»

— количество ПУ х направляющих (тип ПУ) 2x4 (ПЗРК)

— боезапас 32 ЗР

Артиллерийские комплексы:

— количество АУ х стволов (тип АУ) 2 x 2 — 57/50 (АК-725) или 1 х 1 — 76/59 (АК-176) 1*

— боезапас 64 000 или 1800 2*выстрелов

— СУАО «Барс» 3*или «Вымпел» (МР-123) 2*

— количество АУ х стволов (тип АУ) 2x1- 30-мм (АК-630М) 2*

— СУАО «Вымпел»

Радиоэлектронное:

— РЛС обнаружения НЦ и ВЦ «Рубка» или «Позитив» 4*

— навигационная РЛС «Дон» или «Вайгач/Наяда» 2*

— комплекс средств РЭБ «Старт» 2*

— средства постановки пассивных помех ПК-16 (2 х 16 — 82-мм)

1* На пр. 775 мод. III.

2* На пр. 775 мод. III.

3* На пр. 775 мод. I и на пр. 775 мод. II.

4* На пр. 775 мод. II и пр. 775 мод. III.

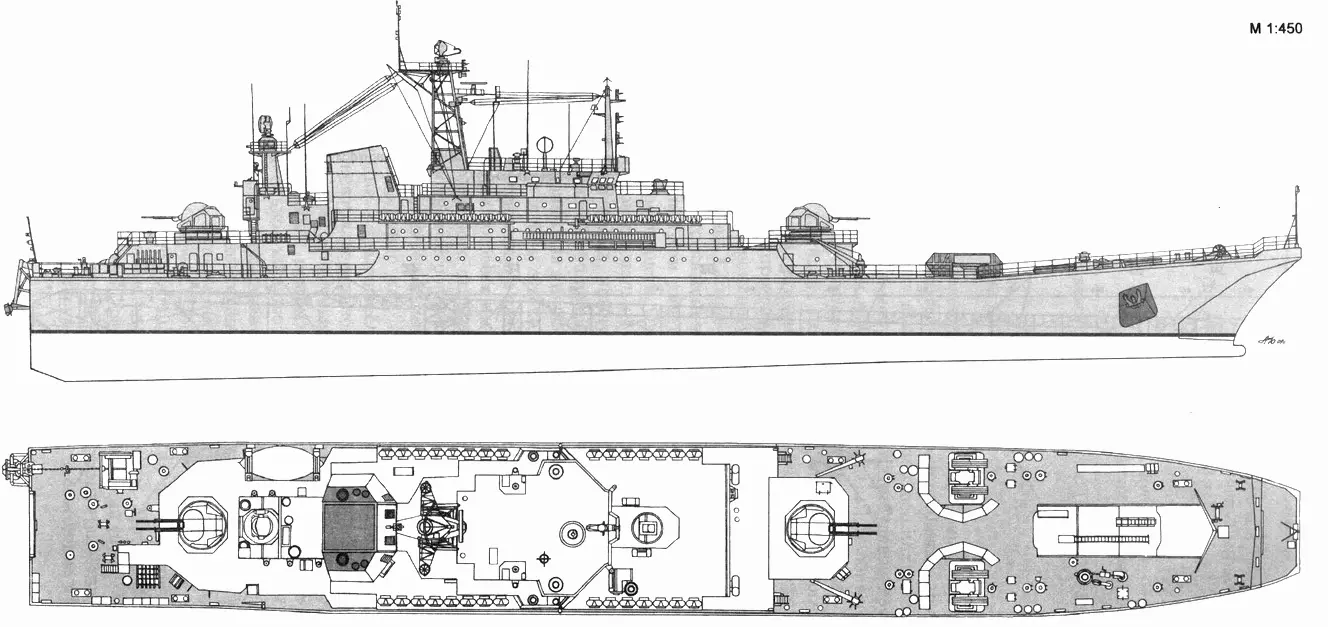

БДК пр. 775 мод. III

БДК пр. 775 мод. I

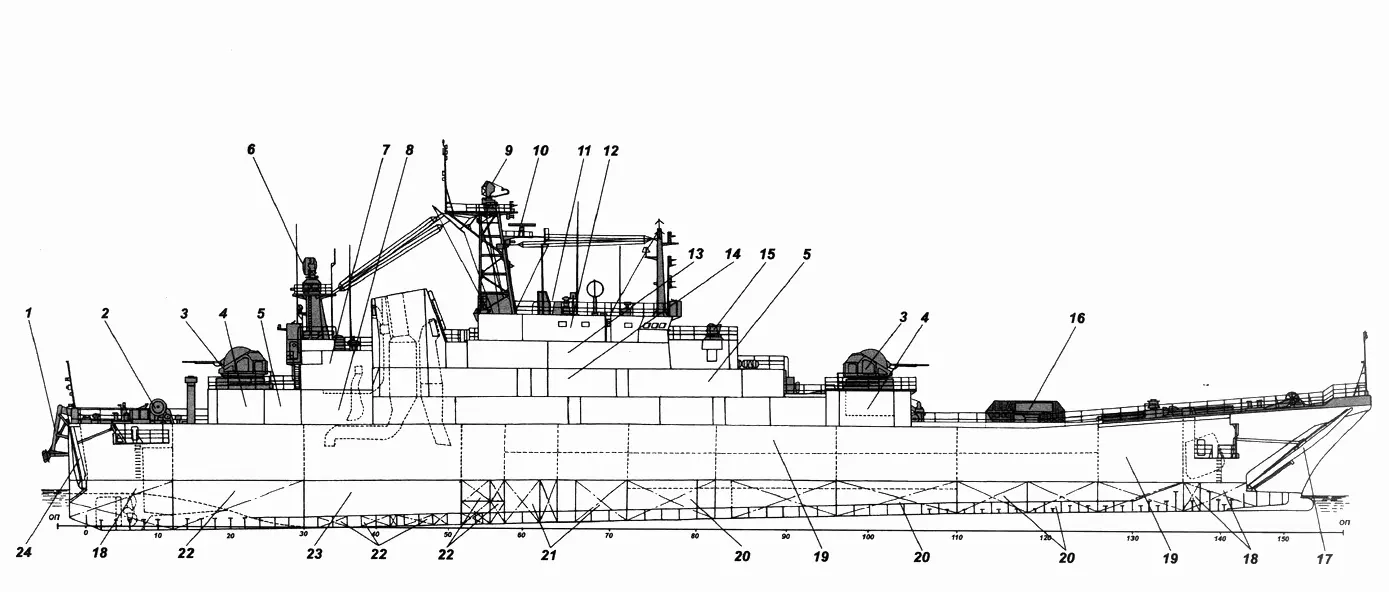

Продольный разрез БДК пр. 775 мод. I:

1 — кормовое якорное устройство; 2 — лебедка кормового якорного устройства; 3 — 57-мм АУ АК-725; 4 — подбашенное отделение 57-мм АУ; 5 — коридор; 6 — АП РЛС «Барс»; 7 — агрегатные; 8- отсек ДГ; 9 — АП РЛС «Рубка»; 10-АП РЛС «Дон»; 11 — сигнальный мостик; 12 — рубка командира ДЕССО и каюты офицеров его штаба; 13- каюты офицеров; 14 — столовая команды, 15 — ДВУ-2; 16 — ПУ БМ-22; 17 — носовое высадочное устройство; 18 — балластно-дифферентные цистерны; 19 — танковый трюм; 20 — балластные цистерны; 21 — цистерны пресной воды; 22 — топливные цистерны; 23 — МО; 24 — кормовое закрытие-сходня.
