Юрий Апальков - Корабли ВМФ СССР Справочник том IV Десантные и минно-тральные корабли

— открывание кормового устройства 4

Вооружение:

Ракетное:

— система НРО «Град-М» 6*

— количество ПУ х стволов (тип ПУ) 1 х 40 — 122-мм (А-215)

— боезапас 80 НУРС М-21-ОФ

Зенитный ракетный комплекс:

— тип «Стрела-3»

— количество ПУ х направляющих (тип ПУ) 2x3 (ПЗРК) или 3 х 2 (ПЗРК) 7*

— боезапас 24 ЗР или 32 7*

Артиллерийские комплексы:

— количество АУ х стволов (тип АУ) 1x2- 57-мм (ЗиФ-31Б)

— количество АУ х стволов (тип АУ 2x2- 25-мм (2М-ЗМ) 8*

Радиоэлектронное:

— навигационная РЛС «Дон»

— комплекс средств РЭБ «Слябинг»

1* Для пр. 1171 мод. I и пр. 1171 мод. II.

2* Для пр. 1171 мод. III.

3* Для пр. 1171 мод. IV.

4* Для пр. 1171 мод. III и пр. 1171 мод. IV.

5* При заполнении топливом топливно-балластных цистерн.

6* Для пр. 1171 мод. III и пр. 1171 мод. IV.

7* На пр. 1171 мод. I

8* Для пр. 1171 мод. IV.

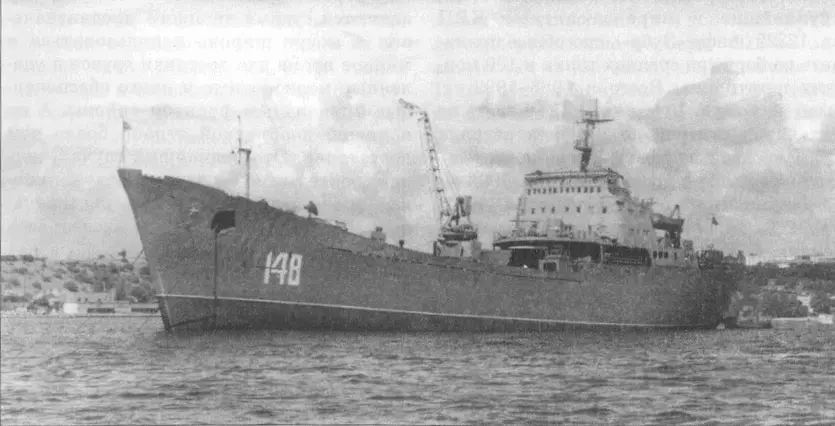

Фото Н Ю. Прохорова БДК пр. 1171 (Орск), июль 2003 г.

БДК пр. 1171 (шифр «Тапир») был разработан в начале 60-х годов в ЦКБ-50 под руководством главного конструктора И.И. Кузьмина, а в 1963 г. был передан в ЦКБ-17 (с 1967 г. — Невское Г1КБ). Корабль предназначен для перевозки морем и высадки на необорудованное побережье войскового подразделения (численностью до батальона) с подвижной бронетанковой и автомобильной техникой. Может использоваться также как транспорт боеприпасов, в том числе и для перевозки баллистических ракет в контейнерах или другой боевой крупногабаритной техники.

БДК пр. 1171 спроектирован на базе многоцелевого сухогрузного судна. Корабль двухпалубный, с баком, ютом, кормовым расположением машинного отделения и пятиярусной надстройки. С четырьмя трюмами, один из которых расположен в корму от машинного отделения. Люковые закрытия не загромождают верхнюю и грузовую палубы. Корпус разделен водонепроницаемыми переборками на семь отсеков. Крупногабаритные вырезы в главных поперечных переборках на грузовой палубе для погрузки и выгрузки подвижной техники имеют механизированные переборочные закрытия (лацпорты) с дистанционным управлением. Корабль оборудован носовым высадочным устройством с основными и дополнительными откидными сходнями и дистанционным управлением всеми его узлами. Кроме того, имеется кормовое закрытие-сходня, обеспечивающее прием и выгрузку подвижной техники на причал или стенку. Перевозимая техника может перемещаться по всей грузовой палубе, с ее выходом по межпалубной сходне для размещения на верхней палубе. Корабли пр. 1171 способны осуществлять вертикальную погрузку различных грузов собственными средствами. Для этого они оборудованы четырьмя (у пр. 1171 мод. I и пр. 1171 мод. IT) или двумя (у пр. 1171 мод. III и пр. 1171 мод. IV) палубными грузовыми люками, подъемным краном грузоподъемностью 7,5 т. Кроме того, на кораблях первой модификации имелось два крана грузоподъемностью по 5 т.

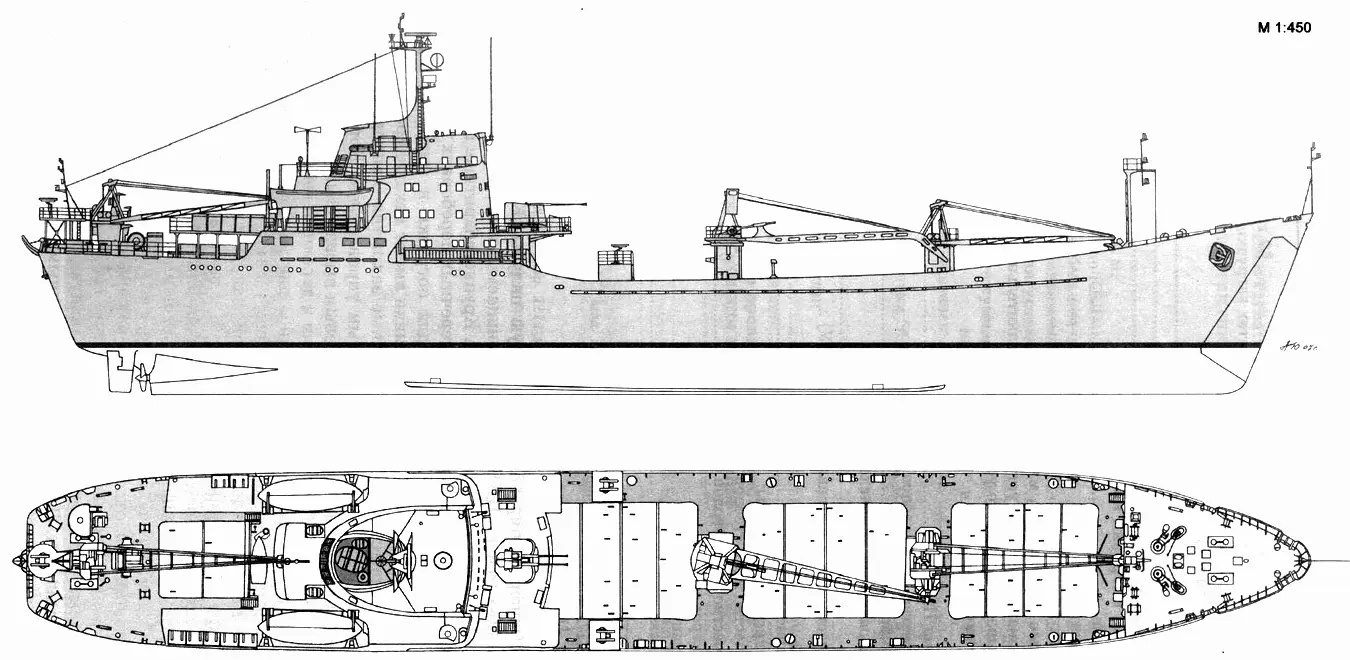

БДК пр. 1171 мод. I

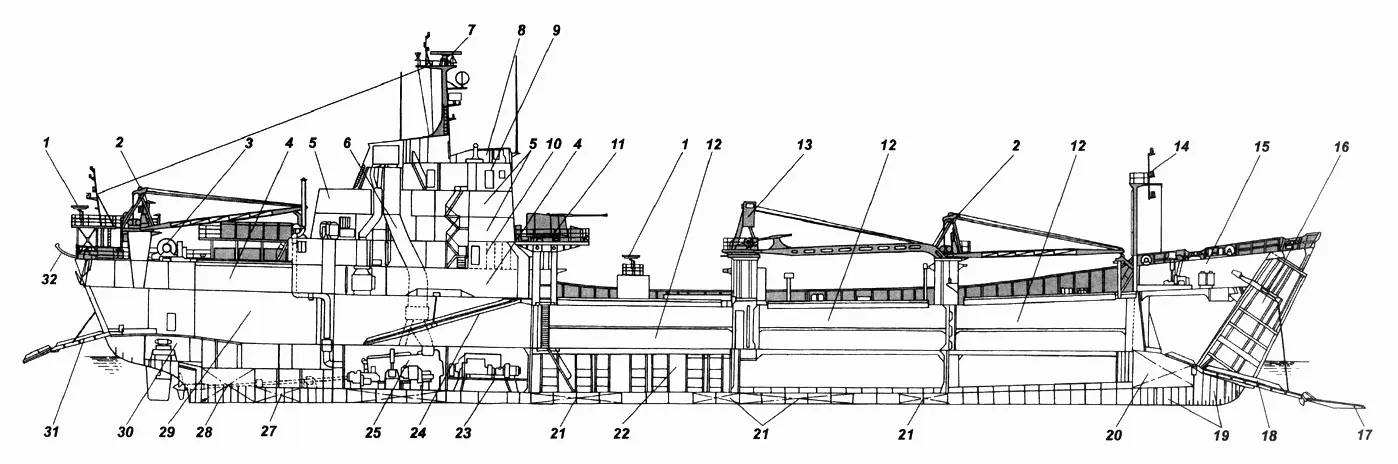

Продольный разрез БДК пр. 1171 мод. I:

1 — установка ПЗРК; 2 — грузовые краны К326ТД грузоподъемностью 5 т.; 3 — лебедка кормового якорного устройства; 4 — кубрики команды; 5 — каюты офицеров и мичманов; 6 — дымоход МО; 7 — АП РЛС «Дон»; 8 — ходовой мостик; 9 — ходовая рубка; 10 — погреб 57-мм выстрелов; 11 — 57-мм АУ Зиф-31 Б; 12 — носовые грузовые трюма; 13 — грузовой кран КЭ29 грузоподъемностью 7,5 т; 14 — фок-мачта; 15 — отделение шпилевых машин и механизмов носового высадочного устройства; 16 — лацпорт носового высадочного устройства; 17 — дополнительная откидная сходня; 18 — основная откидная сходня; 19 — трюмные отсеки; 20 — носовая балластная цистерны; 21 — топливные цистерны; 22 — погреба боезапаса десанта и кладовые провизии; 23 — отсек ДГ; 24 — межпапубная сходня; 25 — МО; 26 — вспомогательное котельное отделение; 27 — цистерны пресной воды; 28 — кормовая балластная цистерна; 29 — кормовой грузовой трюм; 30 — румпельное отделение; 31 — кормовое закрытие-сходня; 32 — кормовое якорное устройство.

БДК имеет специальное кормовое якорное устройство, которое удерживает его на месте при приеме (выгрузке) техники у необорудованного берега, а также стягивает с мели при отходе от берега. Для личного состава морской пехоты оборудованы спальные помещения в корпусе, а экипаж размещается в надстройке. Увеличить десантовместимость до 400 морских пехотинцев на двух последних модификациях проекта удалось за счет оборудования дополнительного кубрика в трюме № 1.
