2. Вблизи элинга не должно быть никаких других зданий.

3. Электрическая проводка должна итти подземным кабелем.

4. Ворота элинга в открытом виде должны принимать удобообтекаемую форму, не создающую завихрений при ветре.

5. Для ввода и вывода дирижаблей элинг должен иметь специальное механическое оборудование.

6. Желательно делать элинги вращающимися.

7. На элингах желательно устройство причальных мачт, на которых бы дирижабли могли оставаться при метеорологических условиях, препятствующих вводу дирижабля в элинг. Устройство мачты должно предусматривать возможность перевода дирижабля в элинг без отцепки, когда это станет возможным по условиям погоды.

Стоимость постройки современных элингов примерно в 10 раз дороже стоимости постройки причальных мачт. Для иллюстрации современного элингостроения приводим данные о новых американских элингах, построенных для американских дирижаблей-гигантов ZRS-4 и ZRS-5.

О размерах этих элингов, строящихся в Акроне, в штате Огайо (САСШ), можно судить по следующей сравнительной табл. 18.

Таблица 18

Таким образом в элинге для дирижаблей ZRS можно поместить один из высочайших небоскребов Нью-Йорка «Вульворт».

Скелет элинга состоит из 13 параболических ярусов, соединенных системой вертикальных и горизонтальных скреплений и покрытых обшивкой (рис. 27). Ворота элинга с обоих его концов сделаны из изогнутых стальных ребер. Большая тяжесть и большие усилия, которым эти двери подвержены, потребовали для их устройства специальных сортов стали. На постройку каждого яруса остова элинга шло 360 т наилучшей английской стали. Ворота, несмотря на свою исключительную тяжесть, помещены на стальные тележки, движущиеся по рельсам при помощи мощных электрических двигателей.

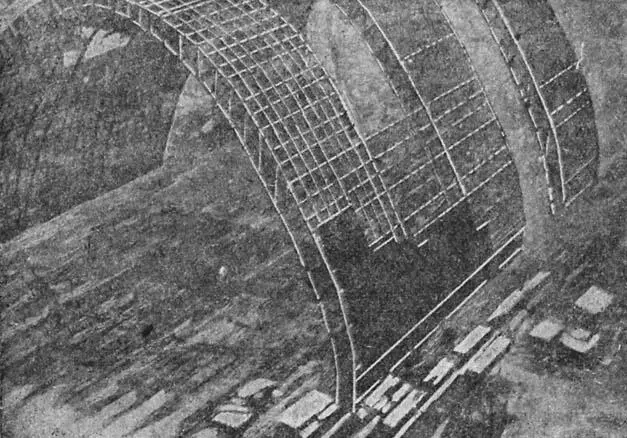

Рис. 27. Скелет элинга, построенного в Акроне (САСШ) для дирижабля ZRS-4 (Акрон).

Ярусы элинга покоятся на бетонных основах, опирающихся на скалистый грунт. Между этими основаниями из щебня и глины поперек стройки идут бетонные перемычки, достаточно усиленные для того, чтобы они могли принять на себя расширение сводов. На подобных же основаниях помещаются рельсы, по которым передвигаются тележки ворот элинга. Поперечный разрез элинга имеет параболическую форму, а продольный — полупараболическую. Такая форма является удобообтекаемой и значительно уменьшающей напор ветра.

Данные такого элинга следующие.

Причальные мачты (рис. 28) последней конструкции имеют высоту до 60 м. Они имеют специальные устройства для питания дирижабля горючим, баласта и для наполнения газом. Стоимость такой мачты около 500000 руб., а с полным оборудованием — до 2000000. Нормально причаливание дирижабля к мачте занимает 30–60 мин. Операция причаливания дирижабля происходит следующим порядком. Подходя к мачте, дирижабль выбрасывает гайдроп, который подхватывается стоящей на земле командой. Затем он подводится к мачте, соединяется с лебедочным канатом, с помощью которого дирижабль притягивается к верхушке мачты, где специальным замком прикрепляется к специальному вращающемуся приспособлению. На причальной мачте возможен целый ряд видов ремонта дирижабля. Дирижабль в состоянии оставаться на причале в течение длительного времени. Так один английский дирижабль оставался на причале 6 месяцев. Главная опасность такой стоянки дирижаблей в прошлом заключалась в возможности срыва в сильный ветер. История дирижаблей знает несколько таких случаев. Сейчас носовая часть дирижаблей делается достаточно прочной; в частности прочность носовой части английских дирижаблей такова, что для ее разрушения (и тем самым срыва дирижабля) нужен был бы по данным английского конструктора Ричмонда ветер порядка 370 км/ч. По заявлению того же автора самое опасное напряжение вызывается боковой силой, возникающей от ветров, меняющих свое направление скорее, чем дирижабль может повернуться по нему. Англичане сконструировали приборы, которые показывают напряжения, испытываемые носовой частью дирижабля, а также и боковые усилия. Каких величин могут достигать боковые силы от бросков ветра, дующего под большим углом к оси дирижабля, можно судить по таким данным: при ветре 65 км/ч, дующем под углом 90° к продольной оси, дирижабль R-101 испытывал давление боковой силы, равное 81 т.
