Вячеслав Филин - Воспоминания о Лунном корабле

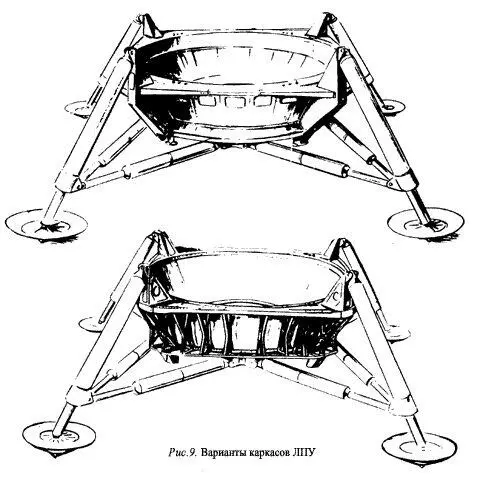

Теперь очередь дошла до ЛПУ. Мы понимали, что амортизационные ноги должны замкнуться в силовом отношении на собственный каркас. Размеры этого каркаса определило расстояние от среза сопла двигателя до силового шпангоута на баке окислителя. Это расстояние составляло всего 600 мм. Было много решений по каркасу, но осталось два варианта (рис. 9).

На этом фоне разгорелись бои между проектантами (вариант «а») и разработчиками рабочей документации, по которой уже работало производство. Каждый доказывал свой вариант. К этой казалось бы чисто технической стороне вопроса привлекались специалисты других ведомств. Объективности ради нужно сказать, что иллюстративные и расчетные материалы делались качественно с обеих сторон. Споры по каждому фитингу, панели, заклепке велись до хрипоты, до нервных срывов. В конечном итоге предпочтение было отдано варианту с нервюрами.

Схемы кабины с приборным отсеком, ракетного блока были выбраны, каркас ЛПУ определен, опоры приняты, осталось решить общие вопросы: как управлять Лунным кораблем, как стартовать, как обеспечить тепловой режим, энергетику, связь, выход на поверхность, размещение оборудования и т. д.

Нахождение основного ракетного двигателя в той же части, где располагался центр масс всего корабля, не позволяло использовать его как средство управления ЛК. Было просмотрено много вариантов, и остановились в конце концов на модульном варианте: и топливные баки, и средства подачи топлива к двигателям, и сами двигатели у правления установить на единой конструкционной раме. Безусловно, для повышения эффективности нужно было их отдалить от центра масс ЛК. Так и оказался блок управления на «голове» у космонавта — его установили на кабину корабля.

Совершенно не представляли себе, как обеспечить старт взлетной ступени. Сейчас многие видят по телевидению старты ракет и имеют представление о наземных сооружениях, обеспечивающих этот процесс. А здесь задача! На Луне, откуда надо взлетать, стартовых устройств нет, значит, все стартовые средства должны быть привезены с собой. Первое, что сразу пришло в голову, использовать для этой цели каркас Лунного посадочного устройства. Свою основную роль он уже выполнил, так пусть теперь послужит стартовым столом. Кстати, у американцев роль стартового стола выполняла посадочная ступень. Борьба за низкую центровку привела к увеличению поперечного размера ракетного блока, при этом его пришлось еще «утопить» в ЛПУ. Выход из туннеля всегда сложен, да еще там на Луне, когда не ясно, какую неожиданность преподнесет незнакомая поверхность. А вдруг под соплом окажется яма, и отраженная струя газов двигателя перевернет взлетный аппарат? Все гениальное просто. А.А.Саркисьян предложил избежать этого при помощи специального экрана сферической формы, центр которого находился в центре масс взлетного аппарата. Тогда любое воздействие газов даст результирующую силу, проходящую через центр масс. Это значит, что аппарат может смещаться вбок, но не опрокидываться. Но это было полдела. Им же был предложен и отражатель газовой струи. Он представлял собой две створки, которые подводились под сопла двигателей после посадки и обеспечивали упорядоченное движение газов. Кроме того, отражатель прижимал посадочную часть ЛК к поверхности Луны при старте взлетной ступени. Выигрыш, как видим, был двойной.

При проектировании корабля, понимая всю ответственность происходящего, каждый стремился, как мы говорили, «перезаложиться», т. е. сделать свой запас, обеспечивающий безопасность работы узла, детали, системы, агрегата.

Вспоминается случай с разработкой отражателя. Получив от газодинамиков нагрузку на отражатель, необходимую для проведения расчетов на прочность, мы обратили внимание, что если распределенное по площади отражателя давление (а так рассчитывалась нагрузка) умножить на площадь отражателя, то получаемая сила в полтора раза превзойдет тягу двигателей, которые своими выхлопными газами и создавали эту нагрузку. Вот так раз! Из ничего мы получили дополнительную силу! Пришли к газодинамикам. Они и слушать не хотели о наших рассуждениях, говорили о подсосах с противоположной стороны отражателя (это в вакууме-то!) и других неизвестных составляющих. Но наконец, устыдившись, они дали нагрузку, близкую к реальной.

Облик корабля рождался в муках. В любом вопросе нужна была творческая находка, изобретение, оригинальность решения.
