Вячеслав Филин - Воспоминания о Лунном корабле

Но прежде чем «оттачивать» составные части, необходимо было обосновать и утвердить принятый облик ЛК. Первое представление о корабле, в части расчетных масс и габаритов, мы получили от ракетчиков-проектантов (рис. 4).

Было видно невооруженным глазом, что они стремились к созданию легкого ракетного блока. Понимая, что объект будет более устойчивым при невысоком расположении центра масс, аппаратуру, обеспечивающую функционирование корабля при посадке, они поместили в специальный торовый отсек, который за счет своей деформации обеспечивал гашение остаточной кинематической энергии, а за счет своей формы — равностороннюю устойчивость объекта во всех направлениях при соприкосновении с поверхностью.

Прикинули «центровку» корабля, так называли мы высоту расположения центра масс корабля от «опорной» поверхности. Она оказалась порядка 2,5 м. Даже оценочные расчеты показали, что торовое лунное посадочное устройство (ЛПУ) при заданных размерах не обеспечивает устойчивость корабля на поверхности. К выбору ЛПУ мы еще вернемся в специальном разделе, но было ясно, что четырехлапая схема (каждая с двумя подкосами) наиболее оптимальна для посадочных аппаратов.

Понимая, что аппаратура, расположенная в торе, должна еще работать после посадки на Луне, ее сразу же перенесли в навесной приборный отсек. Рождается второй вариант схемы. Однако второй вариант схемы (рис. 5) не дал существенных преимуществ перед первым, так как только поднял центровку аппарата, а значит потребовал значительного увеличения базы ЛПУ. Под базой ЛПУ понимался размер между крайними точками опорного устройства.

Началась буквально мозговая атака на центровку. У входа в зал стоял большой кульман, и каждый предлагал свою схему в виде рисунка. Оставить свои предложения на кульмане мы, разработчики ЛК, просили каждого, кто к нам входил. Запомнился рисунок только что слетавшего в космос К.П.Феоктистова, который не только изобразил облик корабля, но дал оценку массы посадочных опор: приблизительно 800 кг.

На рисунке 6 показана схема аппарата в представлении нашего сотрудника В.Н.Шаурова, которому была поручена разработка кабины. Как хотелось в то время заглянуть в будущее и увидеть в металле аппарат!

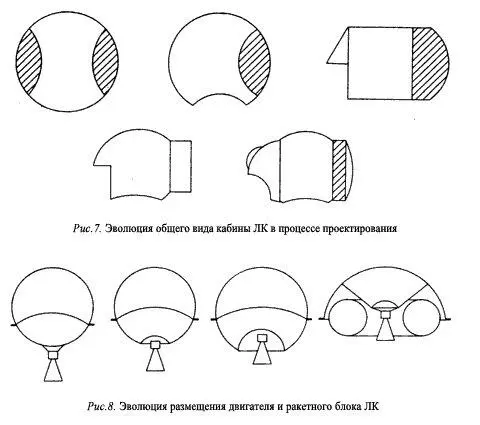

Борьба за центровку и массу ЛК шла по всем направлениям. Это были и сама кабина экипажа, и ракетный блок, и посадочное устройство. Кабина экипажа — это не только дом, но и место работы. Для Лунного корабля кабина должна быть особой. Ведь из нее осуществлялось управление ЛК на участке посадки, выбор места посадки и обеспечение самой посадки. Хочешь — не хочешь, а высота ее должна быть выше человеческого роста, ведь управление при прилунении можно было осуществлять только стоя, так как была необходимость обеспечить обзор нижней сферы, т. е. смотреть вниз. Расположенные как в первой схеме (см. рис. 4), приборные отсеки были неудобны и с точки зрения обеспечения условий работы аппаратуры, и с точки зрения удлинения связей между приборами. Просился еще один отсек, так и приняли. Эволюция кабины видна на рисунке 7.

На этом же рисунке видна и эволюция приборного отсека, объемы которого задавались с учетом опыта работы над другими объектами. Можно долго рассказывать о преимуществах и недостатках той или иной схемы, но специалистам безусловно ясно, что в первую очередь предпочтение отдавалось схеме, обеспечивающей меньшую массу, хотя учитывались и условия эксплуатации, и технология изготовления, и применяемость материалов, и сложность расчетной прочностной схемы, и многое другое. Выбор формы кабины (на схеме это вариант «д») был неразрывно связан с выбором общей компоновки корабля.

Наибольшее влияние на центровочные характеристики комплекса оказывает самый тяжелый элемент в общей схеме. Этим элементом в Лунном корабле являлся ракетный блок. Первоначально предложенный ракетчиками блок стали «утаптывать» по высоте — загонять двигатель блока внутрь баков (рис. 8). И в конечном итоге двигатель прорезал бак окислителя и превратил его в тор.
