С. Иванов - А6М Zero

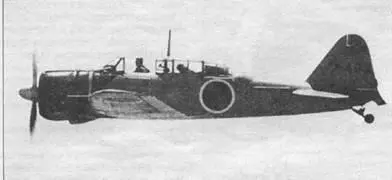

Оранжевый A6M2-К с бортовым кодом «TSU-403» из Цукуба кокутай в полете, начало 1944 г. Обратите внимание на окраску носа самолета – диагональную границу черной и оранжевой краски. Мачта радиоантенны смонтирована на фонаре между сиденьями первого и второго летчиков. Хвостовая опора шасси находится в выпущенном положении.

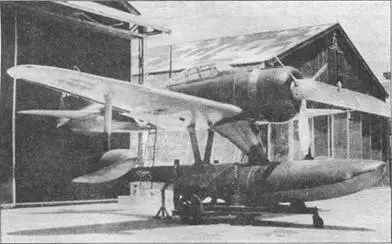

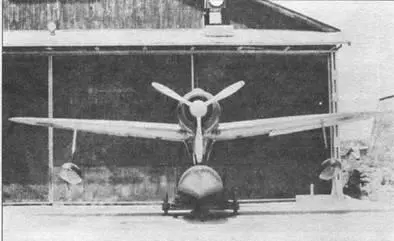

«Зеро» модель 11 послужил основой для гидроплана 15 Ши. С истребителя сняты опоры шасси и тормозной гак, вместо них на подкосах закреплен массивный поплавок. Как ни странно, поплавок и подкосы не намного увеличили лобовое сопротивление самолета.

Самолет Мицубиси A6M представлял собой одномоторный, одноместный палубный истребитель цельнометаллической конструкции с матерчатой обшивкой элеронов и рулей, выполненный по схеме свободнонесущего низкоплана.

Фюзеляж состоял из двух секций – передней и задней. Передняя секция имела полузакрытую конструкцию с работающей обшивкой и располагалась от противопожарной переборки до 7-го шпангоута в районе сопряжения задней кромки крыла. Задняя секция имела закрытую конструкцию, состоявшей из 10 шпангоутов и 3 полушпангоутов. Основную несущую функцию выполняли 2-й и 4-й шпангоуты, выполненные в виде штампованного швеллера с усиливающими элементами и облегчающими окнами, а также 5-й шпангоут, представлявший собой конструкцию, к которой крепилось кресло пилота и противокапотажная рама. Устройство передней и задней секции дополняли четыре лонжерона замкнутого сечения – два сверху и два снизу, приваренные к обшивке крыла. Между 2- м и 4-м шпангоутами лонжероны были сплюснуты, поэтому данный промежуток был усилен вспомогательными лонжеронами из дюралевого уголка. Противопожарную переборку изготавливали из тонкого стального листа. Передняя секция фюзеляжа была неразъемно соединена с крыльями. Обшивка верхней поверхности крыла внутри фюзеляжа играла роль пола кабины. Лонжероны крыла соединялись со 2-м и 4-м шпангоутами. Обшивка была приварена к шпангоутам и лонжеронам. Задняя секция фюзеляжа начиналась за 7-м шпангоутом и составляла единое целое с хвостовым оперением. На усиленном 13-м шпангоуте находился узел крепления посадочного гака. Во время полета гак убирался в специальную нишу. Последний шпангоут фюзеляжа – 16-й – одновременно выполнял функцию главного лонжерона стабилизатора и нес опорное колесо. Заднюю часть фюзеляжа закрывал конический обтекатель, состоявший из двух частей и изготовленный из стального листа. Обтекатель крепился к 16-му шпангоуту и стабилизатору, охватывая при этом опорное колесо. В передней части корпус имел круглое сечение, которое ближе к хвосту постепенно переходило в овальное. Кресло пилота располагалось между усиленными шпангоутами No 4 и 5. На 1-м шпангоуте находилось четыре узла для крепления моторамы. Моторама была сварена из стальных трубок, в передней части моторамы находилось кольцо с тринадцатью проушинами для крепления двигателя. К кольцу приваривали четыре пары трубок, сваренных в форме латинской буквы «V». На вершине каждой «буквы» находилось отверстие диаметром 16 мм для болтов, крепящих мотораму к фюзеляжу. На 7-м шпангоуте – последнем шпангоуте передней секции – находилось 80 отверстий, расположенных на расстоянии 40 мм друг от друг а. Эти отверстия служили для соединения передней и задней секции при помощи болтов диаметром 5 мм. В нижней части фюзеляжа находился поплавок, который в случае вынужденной посадки на воду можно было наполнить сжатым воздухом.

A6M2 Model 11

A6M2-N

A6M2 Model 11

A6M2-N

Лопасти воздушного винта и кок – цвета полированного металла. Ближе к законцовкам на лопастях накрашены узкие красные полоски.
