При нажатии на спусковой крючок (1) шептало (2), понижаясь, освобождает шток и происходит выстрел

На винтовку нанесён серийный номер «6»

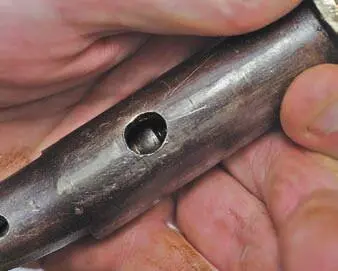

Отверстие, через которое шептало взаимодействует со штоком

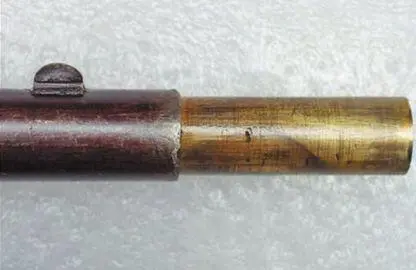

Прицельные приспособления винтовки косвенно свидетельствуют о высокой крутизне траектории полёта пули. При открывании ствола его дульная часть выдвигается из кожуха

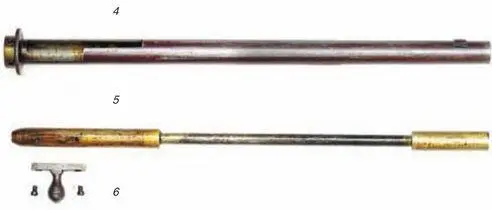

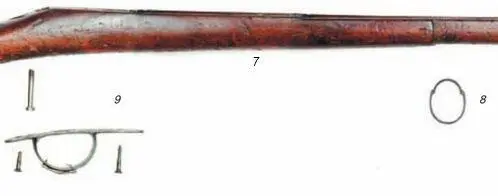

Детали и механизмы пружинно-поршневой пневматической винтовки: 1- цилиндр, 2 – шток с пружиной, манжетой с кожаными уплотнениями и задней крышкой, 3 – спусковой механизм, 4 – кожух ствола, 5 – ствол, 6 – рукоятка, 7 – ложа, 8 – кольцо, 9 – предохранительная скоба

Калашников. Оружие, боеприпасы, снаряжение. 2010. №4

В формировании современногооблика автоматических пистолетовнемалую роль сыграли работыразличных инженеров и конструктороввековой давности. Сегодня мыпривыкли к виду пистолетного патронас проточкой в нижней части гильзы.Также вполне привычна схема свободногозатвора – когда при выстреле затворсвободно движется назад под действиемпороховыхгазов, давящих на дно гильзы.Но в 90-х годах XIX века, когда множествоконструкторов-оружейниковработали над самой идеейавтоматики пистолета,встречались довольнооригинальные техническиерешения. Об одном из нихпойдёт речь в данной статье.

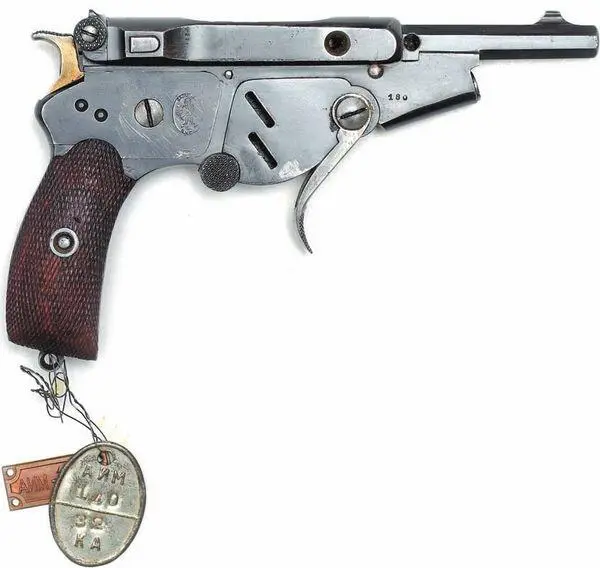

Пистолет Bergmann М-1896 N°2, вид справа. «Светящийся гномик» на рамке – клеймо завода Бергмана в городе Гагенау

Технический прогресс огнестрельного оружия можно представить в виде дерева. Есть несколько ветвей этого дерева – пистолеты, винтовки, пулёметы, пистолеты-пулемёты и автоматы или автоматические винтовки. Но перед их становлением имелись и маленькие веточки-побеги – те технические решения, из которых в процессе естественного отбора отмирали менее жизнеспособные и укреплялись, становясь сильнее, более жизнеспособные.

Одной из таких маленьких, отмерших со временем веточек, является конструкция пистолета Бергмана. Основной особенностью этих пистолетов являлось отсутствие на гильзах патронов к ним проточек или закраин (фланцев), за которые стреляная гильза извлекалась бы из патронника. Сама эта идея была достаточно оригинальной и свежей в то время, но не «конкурентно-способной» в отношении гильз с проточками или фланцами. Потому пистолеты Бергмана не получили широкого распространения, однако до сих пор вызывают интерес у всех любителей стрелкового оружия. Один из этих пистолетов и предоставил для обзора Военно-исторический музей артиллерии, инженерных войск и войск связи (ВИМАИВиВС).

В первую очередь, хотелось бы отметить, что сам Теодор Бергман был не столько конструктором, сколько фабрикантом-оружейником или предпринимателем. Он использовал труд наёмных инженеров. Так, настоящим создателем конструкции пистолетов Бергмана являлся Луис Шмайссер. Просто пистолеты патентовались совместно Бергманом и Шмайссером, а производились на заводах Бергмана в городах Гагенау и Зула. Но, даже несмотря на тот факт, что Теодор Бергман не являлся конструктором, он оставил достаточно яркий след в истории стрелкового оружия.

Итак, пистолет Bergmann М-1896 №2, «старая модель». Это была усовершенствованная модель пистолета Bergmann 1894 года. Всего было создано шесть моделей пистолетов Бергмана, различавшихся калибром, формой гильзы и конструкцией пистолета. Bergmann М-1896 №2 – это автоматический пистолет со свободным затвором. Основной особенностью пистолета был принцип извлечения стреляной гильзы из ствола – она выталкивалась остаточным давлением пороховых газов на её дно и отражалась зубом-отражателем в затворной раме. При этом она не была сколь либо жёстко связана с затвором. Этот принцип работы приводил к появлению задержек – гильза не успевала удалиться из пистолета и защемлялась затвором, либо её распирало и она не извлекалась из патронника.
