Установить принадлежность данного ружья именно к немецкому производству удалось исключительно по проверочным клеймам. Только немецкие оружейники клеймят стволы и ствольные коробки на различных этапах производства подобным образом. Дата изготовления по клеймам соответствует январю 1905 года. Несмотря на это, ружьё полностью исправно, все детали и механизмы в прекрасном состоянии, и можно с уверенностью сказать, что это ружьё будет в столь же прекрасном состоянии ещё не одну сотню лет – творить оружие в то время умели достойно.

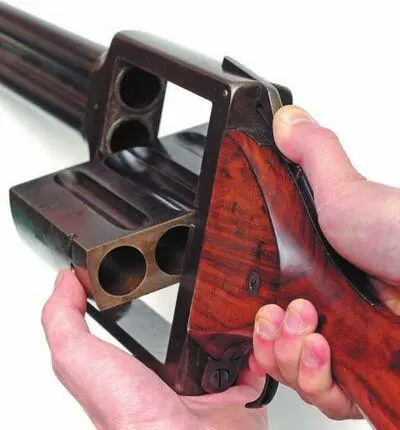

Для расфиксации барабана нужно нажать на рычаг

При фиксации барабана, фиксирующий выступ рычага (1) входит в гнездо барабана (2)

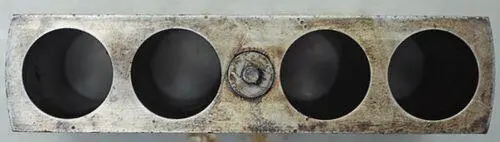

Казённая часть блока стволов. Стрелкой показан паз для оси барабана

Клейма на ствольной коробке

В барабане могли размещаться четыре патрона 4-го калибра

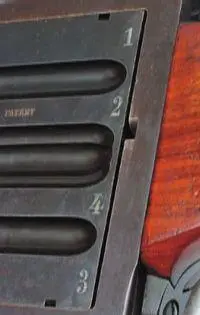

Нумерация патронов в барабане

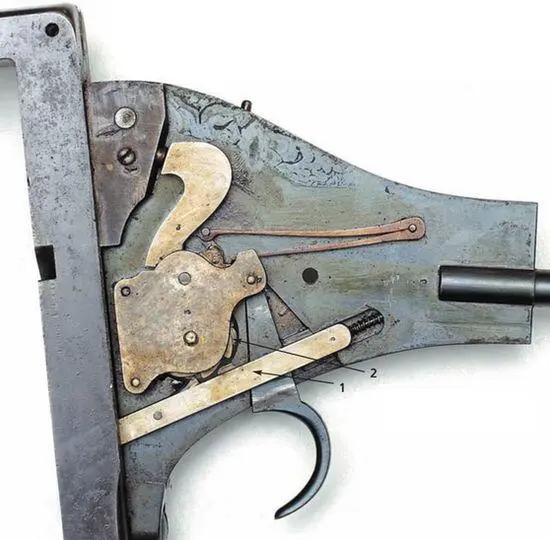

Ударно спусковой механизм ружья. Стрелки указывают на планку (1) и зубчатое колесо (2)

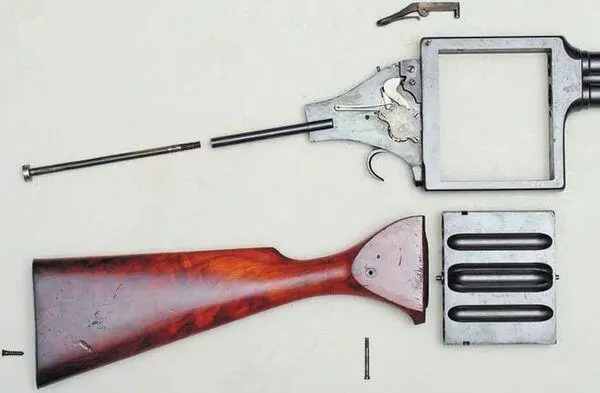

Детали неполной разборки ружья

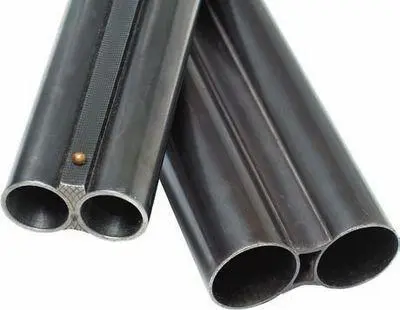

Стволы 12-го (слева) и 4-го калибров. Разница впечатляет

Калашников. Оружие, боеприпасы, снаряжение. 2010. №3

Пневматическое оружие известно достаточно давно. Сейчас, конечно, им никого не удивишь – пневматическое страйкбольное и пейнтбольное оружие стало одним из самых успешных тренировочных средств современных сил специального назначения, а также это оборудование потихоньку проникает и в обевойсковую среду. Пневматическое пружинно-поршневое и газобаллонное оружие может купить практически каждый, без каких-либо разрешений и лицензий. Но представьте себе пневматическое оружие в качестве тренировочного или развлекательного средства около 120 лет назад… Кажется неправдоподобным, но это факт.

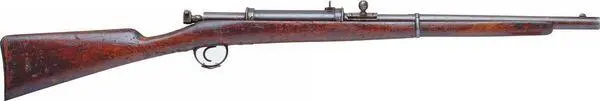

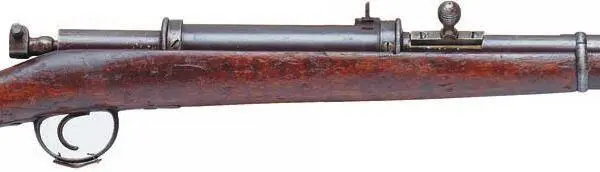

В очередной раз вниманию читателя представляется необычный образец из запасников Военно-исторического музея артиллерии, инженерных войск и войск связи (ВИМАИВиВС) в Петербурге. Сегодня это пневматическая пружинно-поршневая винтовка, внешне имитирующая знаменитую «берданку». При первом знакомстве с ней логично предположить, целью её создания было обучение бойцов пехоты обращению с винтовками системы Бердана образца 1870 г. в помещениях. Однако, если поподробнее разобрать устройство образца, то окажется, что в конструкции винтовки есть ряд моментов, которые заставляют ещё раз задуматься о её назначении, но об этом чуть позже.

Какие-либо данные по производителю, году производства и количеству произведённых винтовок отсутствуют. Известен серийный номер – «6» – судя по которому (а также, учитывая специфику оружия), можно предположить, что выпущено таких винтовок было мало. Теперь перейдём к конструкции.

Винтовка состоит из четырёх основных узлов – пружинно-поршневой группы, спускового механизма, ствола в сборе и ложи. Пружинно-поршневая группа, в свою очередь, состоит из цилиндра, пружины, штока, манжеты штока с кожаными уплотнениями и задней крышки. На цилиндре, выполняющем функции корпуса пружинно-поршневой группы, сверху спереди установлен целик в креплении типа «ласточкин хвост». Шток имеет конусовидную проточку, создающую упор для фиксации штока в крайнем заднем положении шепталом. В манжете зажато уплотнение из кожи, имеющее в средней части углубление для обтюрации воздуха и уменьшения его потерь при выстреле. Задняя крышка представляет собой цилиндр с отверстием в нижней части. Через это отверстие шептало взаимодействует со штоком, а точнее – с упором на штоке.
