С. Иванов - Р-47 «Thunderbolt» Тяжелый истребитель США

Истребитель ХР-47В в Фэрмингдэйле. Садится в кабину через небольшую дверцу автомобильного типа оказалось крайне неудобно. Вылезать — не намного удобнее. Такими дверцами оснащались кабины всего нескольких первых «Тандерболтов».

Массивным фюзеляжем ХР-47В весьма напоминал молочный кувшин, этот истребитель получил собственное имя «Jug» — кувшин.

В отличие от многих истребителей, прототип ХР-47В был построен в единственном экземпляре. Самолет — не окрашен, от серийных машин прототип отличался незначительно.

В полете прототип ХР-47В.

ХР-47В

Летные испытания прототипов продолжались и после начала серийного производства. В полете самолеты (Y) Р-47В (заводской номер 41-5942), (R)P-47B (в середине) и ХР-47В (на заднем плане). (Y)Р-47В пилотирует Лоури Брэбхэм.

В спецификацию был внесен ряд требований по опыту воздушной войны над Европой. Обе стороны, заказчик и фирма Рипаблик, приняли эти требования без протестов. Фактически же эти требования означали конец линии развития ХР-44, конструкция не позволяла без существенных изменений «повесить» броню, установить мощное вооружение, протектированные топливные баки большой емкости. Необходимо было проектировать самолет едва ли не с нуля. Масса машины определялась в 5250 кг, скорость — не менее 644 км/ч на высоте 7600 м, вооружение — шесть пулеметов калибра 12,7 мм. Изначально стало ясно, что такое вооружение в фюзеляже разместить не получится, оставалось одно — поставить пулеметы в крыло. Проект ХР-47/47А в корне менял лицо, а программу ХР-44 в ближайшем будущем планировалось прикрыть. Возвращаясь с совещания поездом, Картвели и Миллер везли с собой несколько драгоценных листочков технического задания.

XР-47В

Р-47 В

ХР-47Е

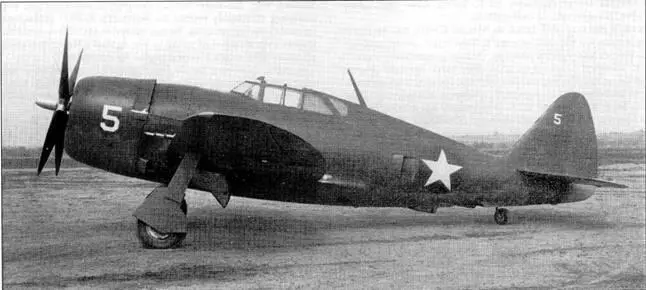

Один из первых серийных истребителей Р-47В Обратите внимание на остекление фонаря кабины, выполненное по типу остекления фонаря кабины опытного (Y)P-47B.

Задуманный Картвели истребитель не являлся абсолютно новой конструкцией — он представлял собой развитие все-того ХР-44, ноги которого в свою очередь выросли из самолета АР-4 конструкции Северского.

Картвели на первых набросках «завернул» турбокомпрессор в фюзеляж. Турбокомпрессор увеличивал массу самолета — пришлось пойти на увеличение площади крыла. Работа велась в спешке — Картвели даже приглашал к себе домой для работы над проектом наиболее способных инженеров и конструкторов, специалистов по бортовому оборудованию во внеслужебное время. Шел поиск наилучшего места для турбокомпрессора, компоновка сменяла компоновку, рассматривался, в частности, вариант с удлиненным по аэродинамическим соображениям фюзеляжем.

Вместо уродливого горшка маслорадиатора, торчащего перед радиатором двигателя в нижней части фюзеляжа, было предложено установить два маслорадиатора за двигателем на противопожарной перегородке, между двумя воздуховодами от турбокомпрессора. Выхлопные газы от двигателя подводились по широкому каналу, проложенному в нижней части фюзеляжа к турбине. Сжатый воздух от турбины подавался через теплообменник по двум стальным трубам, проложенным по бортам верхней части фюзеляжа к воздухозаборнику двигателя. Увеличение площади крыла привело к увеличению его размаха — появилось возможность убирать опоры шасси целиком в крыло, а не в крыло и центроплан, как на ХР-44.
