С. Иванов - Curtiss P-40 часть 3

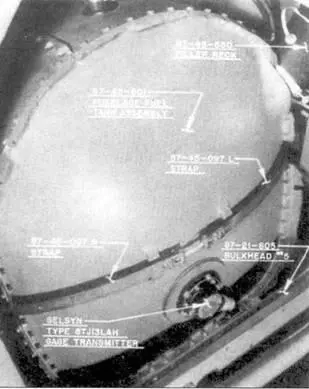

Бензобак в фюзеляже объемом 62,5 галлонов США, расположенный за креслом пилота.

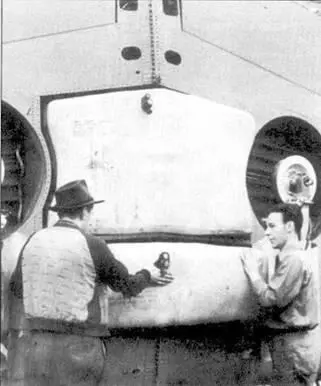

Установка бензобаков в нишах крыла. Баки покрыты самогерметизирующейся обшивкой.

Вообще, американские самолеты времен Второй Мировой войны производят двойственное впечатление. Слишком часто украшались они различными неуставными изображениями, которые ничего общего с войной не имели. Личными эмблемами злоупотребляли во всех частях USAAF, хотя и в разной степени. На Р-40 из 13 AF эмблем практически не было, тогда как самолеты из 49 FG были расписаны с трудолюбием, достойным лучшего применения. Различные нейтральные эмблемы вскоре начали уступать место рисункам, которые даже в наше бесстыдное время иначе как порнографическими не назовешь. До сих пор приходится ретушировать фотографии с наиболее откровенными рисунками на самолетах. Остается только удивляться тому, как могли командиры мириться со столь вопиющей сексуальной распущенностью личного состава. Впрочем, как показал опыт войны во Вьетнаме, именно американские офицеры подавали пример своим солдатам, не только насилуя местных жительниц, но и американских медсестер, не говоря уже о многочисленных случаях содомии.

Иногда на самолете были две или три эмблемы/рисунка, но чаще всего дело ограничивалось одним изображением на левом борту.

Собственные имена, даваемые самолетам, часто использовались вместо позывного при радиопереговорах. Поменяв машину, пилоты обычно называли ее прежним именем, прибавляя порядковый номер.

Кроме эмблем, собственных имен и голых баб американские летчики помещали на бортах самолетов отметки о своих победах. На Тихом океане одержанные победы чаще всего обозначались изображением флажка с хиномару или восходящим солнцем. В Северной Африке победы обозначались маленькой свастикой или балочным крестом.

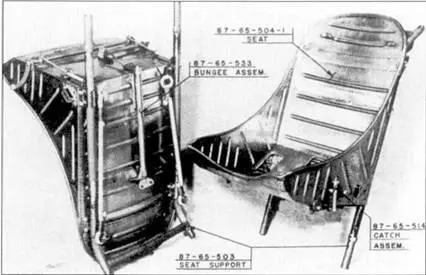

Кресло пилота (вид спереди и сзади). Конструкция кресла практически не изменилась на протяжении всего серийного выпуска. Новое кресло появилось лишь начиная с серии Р-40N-5-CU.

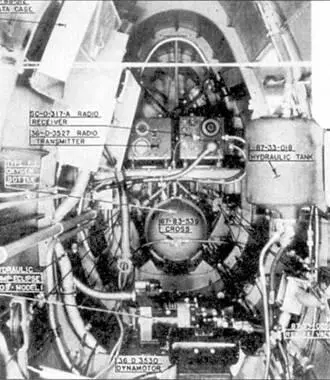

Внутренности хвостовой части фюзеляжа Р- 40D и Е. Видна радиостанция. Слева передатчик, справа приемник. Ниже кислородный баллон, справа бак гидроля.

Хвостовое колесо

Стойка главного шасси, вид спереди.

Стойка главного шасси, вид сзади.

Стойка главного шасси с механизмом уборки и поворота.

Все внутренние поверхности самолета первоначально покрывали антикоррозионным грунтом Zinc Chromate Primer. Находящиеся в грунте антиоксиданты придавали ему желто-зеленый оттенок, насыщенность которого зависела от концентрации. Этот грунт применялся до конца 1943 года, когда его заменили бесцветным нитролаком. Внутреннюю поверхность кабины со временем стали по-английски красить в цвет Interior Green № 611. Приборная доска, радиостанция, прицел и др. окрашивали полуматовой краской Instrument Black № 514. Двигатель, редуктор и др. окрашивали краской Engine Gray № 513.

Истребители Р-40 «Warhawk» состояли па вооружении ВВС многих государств. Главными импортерами были RAF, RAAF, RNZAF, Франция и Советский Союз. Лишь австралийские Р-40 имели сложные камуфляжи, о которых тут нет места рассказать. Камуфляжи остальных государств хорошо описаны в литературе.

Истребитель Curtiss Р-40 — одноместный одномоторный цельнометаллический низкоплан с убирающимся шасси и закрытой кабиной.

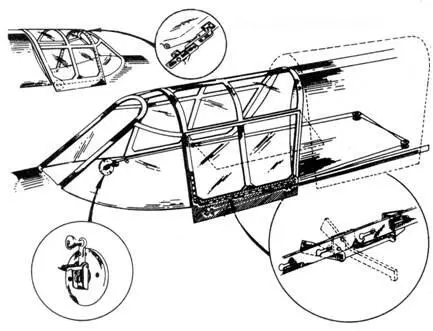

Остекленение кабины пилота
