С. Иванов - Nortrop P-61 BLack Widow Тяжелый ночной истребитель США

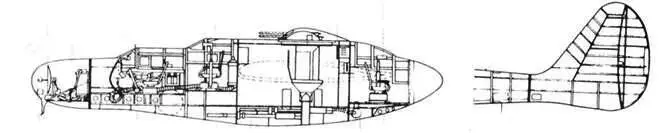

Центральный фюзеляж-гондола полумонококовой конструкции состоит из трех частей. К первому усиленному шпангоуту крепится антенна РЛС и блоки радиоэлектронного оборудования. Антенна закрыта закругленным радиопрозрачным обтекателем. В носовой секции фюзеляжа находятся ниша носовой опоры шасси и двухместная кабина летчика и воздушного стрелка. Доступ в кабину осуществляется через откидную лестницу в нише носовой опоры шасси. Фонарь кабины имеет откидную секцию, которая может быть сброшена аварийно. За креслом летчика установлен бронезаголовник. Сиденье стрелка вращается, благодаря чему стрелок может удерживать цель в прицеле по всей верхней полусфере. На самолете P-61B носовая секция удлинена по сравнению с секцией самолета P-61A на 203 мм. Через центральную секцию фюзеляжа проходят силовые лонжероны крыла. К лонжеронам крепится пулеметная турель. Ниже лонжеронов находятся закрытые обтекателем пушки и боекомплект к ним.

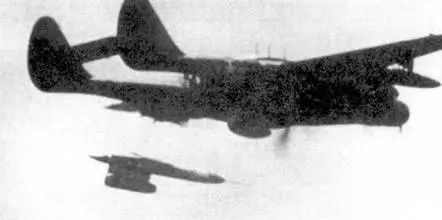

Некоторые самолеты P-61 использовались в различных летных экспериментах. Этот P-61С-1-NO был переоборудован в носитель крылатых ракет РТV-N-2U «Гордон».

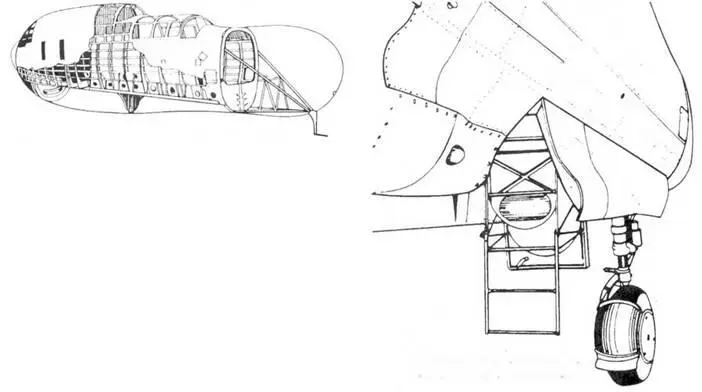

Лестница доступа в кабину летчика и воздушного стрелка.

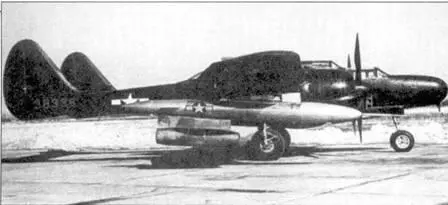

P-61В

К средней секции крепится хвостовая, которая фактически является кабиной оператора РЛС. Оператор РЛС также управляет турельной пулеметной установкой при стрельбе в заднюю полусферу. Сиденье оператора вращается. На передней стенке задней секции установлена аппаратура РЛС. Электронно-лучевой индикатор, отображающий азимутальные данные о цели снабжен резиновым тубусом. Ниже него находится электронно-лучевой индикатор, отображающий расстояние до цели. Рядом установлен компас. При работе с РЛС оператор располагается лицом по полету, при обороне от атак самолетов противника из задней полусферы — лицом назад. Доступ в кабину оператора — через откидной трап-люк. Для аварийного покидания кабины по правому борту в остеклении имеется откидная панель, она может быть сброшена аварийно. Обе кабины снабжены системами вентиляции и подогрева, но не герметизированы.

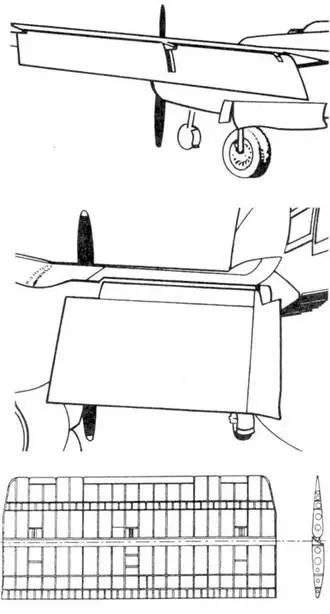

Двухлонжеронное крыло имеет небольшую V-образность. В центральной секции V-образность больше, чем у внешних секций. К центральной секции крыла крепятся внешние секции и переходящие в хвостовые балки мотогондолы. В передней кромки центральной части крыла имеются воздухозаборники системы обогрева кабины. Заднюю часть крыла занимают однощелевые закрылки с гидравлическим приводом, максимальный угол отклонения закрылков 60 град. Пространство между лонжеронами занято главным и вспомогательными топливными баками. В передних кромках внешних секций крыла с закругленными законцовками имеются воздухозаборники нагнетателей и теплообменников. Передняя кромка внешней секции от воздухозаборника до законцовки закрыта резиновым противообледенительным покрытием фирмы Гудрич. Заднюю кромку внешней секции, так же как и центральной занимают двухсекционные однощелевые закрылки, на прототипах использовались закрылки типа Зап (Zap). Привод закрылков — гидравлический.

Обшивка элеронов — полотняная. Элероны — очень небольшого размаха. Элероны отклоняются синхронно с интерцепторами, расположенными на верхней поверхности плоскости крыла. Управление элеронами — механическое, через систему тяг и качалок.

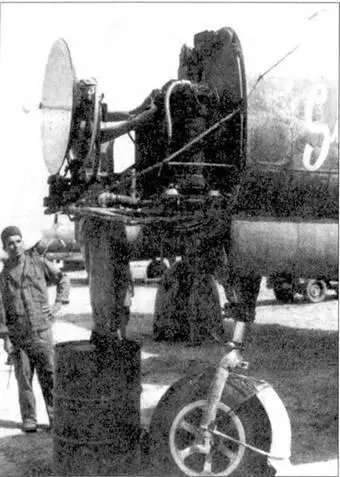

Истребитель P-61A, снят обтекатели РЛС, хорошо видна антенна.

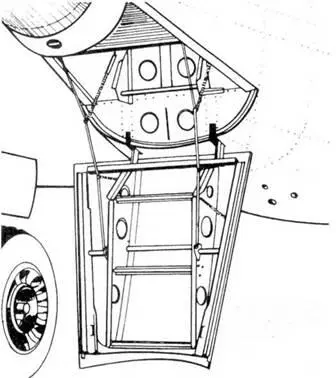

Лестница-трап в кабину оператора РЛС.

Средняя часть мотогондолы — полумонококовой конструкции, силовой набор — стальные трубы, соединенные сваркой и заклепками. В задней части мотогондол находятся ниши основных опор шасси. Ниши основных опор шасси самолета P-61 закрывались одной длинной створкой с выштамповкой под колесо, привод створки — гидравлический. Ниша основной опоры шасси самолета P-61B имеет четыре секции, две задних закрываются снова после выпуска опоры, предотвращая попадание грязи в нишу на взлете, посадке и рулежке.
