С. Иванов - He 177 Greif летающая крепость люфтваффе

Створка центрального бомболюка на Не 177А-3.

Дополнительное оснащение самолета Не 177А-3 составляли многочисленные навигационные приборы, а также полный набор различных контрольных устройств, показывающих режим работы двигательных установок. Все указатели и органы управления были собраны на приборных досках и консолях в кабине экипажа. Для облегчения работы пилота особенно в дальних полетах, имелся автопилот типа Siemens K4ue (выпускавшийся по лицензии фирмы LGW Hackenfelde). Автопилот управлял рулем направления и позволял точнее держать курс, чем даже при ручном пилотировании. В правом борту в районе шпангоута № 6 находилась ракетница. Сигнальные ракеты выпускались через специальное отверстие. Запасные ракеты хранились в кассете на полу, вмещавшей 12 выстрелов. В случае аварийной посадки на воду экипаж самолета мог воспользоваться спасательной лодкой. Лодка хранилась в специальном контейнере в верхней части фюзеляжа между шпангоутами № 29 и № 31. Контейнер имел бронированные стенки. Лодка надувалась сжатым углекислым газом. Внутри лодки был уложен ящик с пайком, складная мачта и парус, аварийный передатчик. Контейнер сверху закрывался крышкой, сбрасываемой из кабины.

Для оказания экипажу первой медицинской помощи имелись три вместительные аптечки, расположенные в кабине, в районе огневой точки В1 и в хвостовой огневой точке. Кроме того, в нескольких местах фюзеляжа хранились небольшие перевязочные пакеты.

Во время полета экипаж мог пить горячие напитки из термосов, крепившихся у пола в левой части кабины (четыре больших термоса и четыре малых). Еще два термоса (большой и малый) находились в районе шпангоута № 27 (огневая точка В1), и еще два — в хвостовой огневой точке. В виду длительности полета в кабине был оборудован клозет, встроенный в сиденье механика-бортстрелка.

Обогрев кабины и работу системы антиобледенения обеспечивали две бензиновые печки типа BL 030/U 1 или BL 025/М 5 (на самолетах А-5 стояли только печки второго типа). Печки изготавливала фирма Alfred Kaercher из Виннендена, Штутгарт. Одна печка находилась у левого борта передней подфюзеляжной гондолы и служила исключительно для обогрева кабины. Другая печка находилась в хвостовой части фюзеляжа и обогревала обе задние огневые точки, а также подавала теплый воздух в каналы вдоль передней кромки горизонтального стабилизатора. Воздухозаборник печки находился у передней кромки киля.

Система антиобледенения крыльев использовала тепло выхлопных газов, также направляемых в каналы вдоль передней кромки крыла.

Система пожаротушения фирмы Concordia AG из Дортмунда устанавливалась отдельно для левой и правой двигательной установки. Рядом с обеими установками находилось по вместительному баку со средством пожаротушения. Бак оснащался краном с манометром и восемью форсунками вокруг двигателя. Система включалась вручную с помощью ручки после того, как на приборной доске загоралась индикаторная лампочка. Сигнальная лампочка левого двигателя находилась в левом верхнем углу кабины, а правого двигателя — в правом верхнем. Лампочки включались, если хотя бы один из пяти индикаторов в двигательном отсеке фиксировал превышение предельно допустимой температуры. В качестве средства пожаротушения использовался тетрахлорметан или средство СВ.

Для борьбы с пожаром внутри фюзеляжа можно было использовать два ручных тетрахлорметановых огнетушителя фирмы Wintrich, из которых один находился на правом борту в районе шпангоута № 6, а другой — в хвостовой части фюзеляжа рядом с контейнером спасательной лодки.

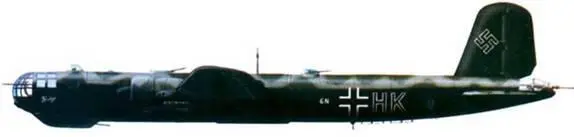

Бомбардировщик Heinkel Не 177А-3 «Helga» (6N+HK) из 2./KG 100, Шатоден, весна 1944 года. Камуфляж RLM 22/76/71.

Heinkel Не 177A-1/U1 «Zerstoerer» (Werk Nummer 15161, GI+BX), Рехлин, 1943 год.

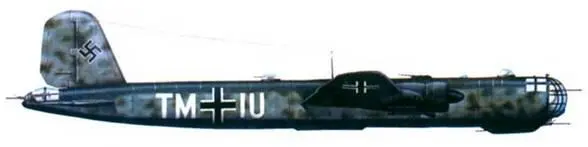

Heinkel Не 177А-5 (Werk Nummer 550229, TM+IU), испытания, Германия, 1944 год.

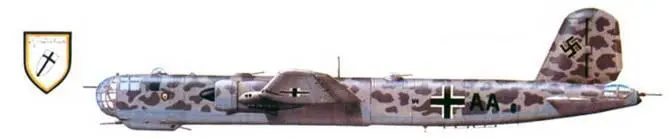

Heinkel Не 177А-5 из 3./KG 1, Восточная Пруссия, лето 1944 года.
