С. Иванов - He 177 Greif летающая крепость люфтваффе

Следует заметить, что в действительности размеры крестов могли отличаться от предписанных официально. Например, прототипы несли свастики размахом 1200 или 1500 мм. Это делалось для того, чтобы новый самолет случайно не был сбит немецким же истребителем. В боевых частях также встречались опознавательные знаки нестандартного размера. Такие примеры можно найти в KG 40 или KG 1.

Опознавательные знаки делались красками Flieglack 7160.22 и 7164.22 RLM 22 Schwarz (черная) и Flieglack 7160.21 и 7164.21 RLM 21 Weiss (белая).

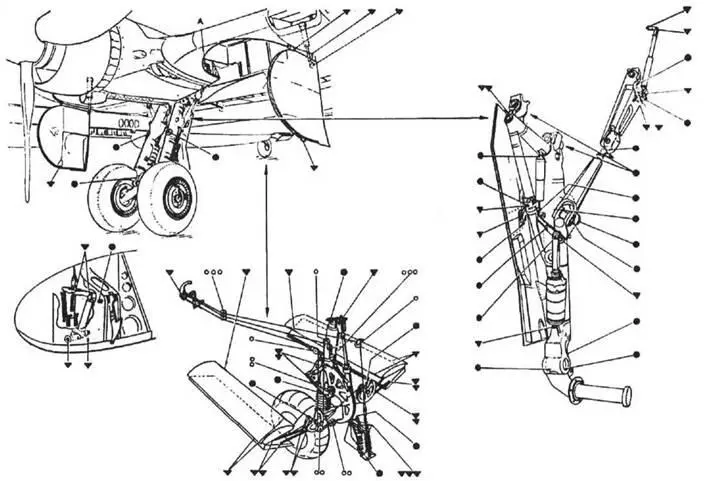

Точки смазки шасси.

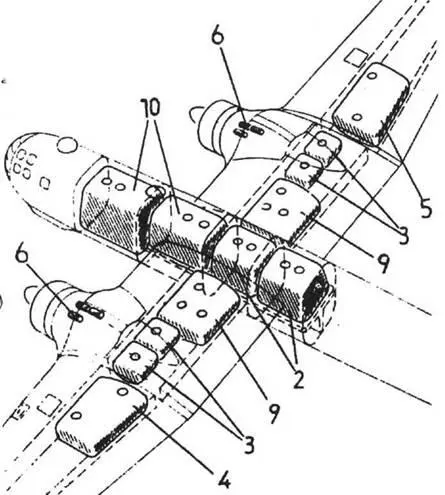

Расположение топливных баков в конфиурации дальнего бомбардировщика.

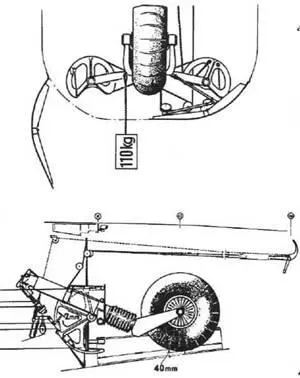

Механизм уборки хвостового колеса.

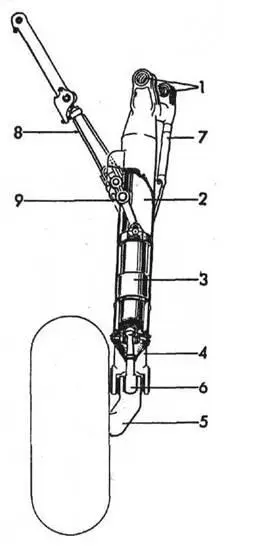

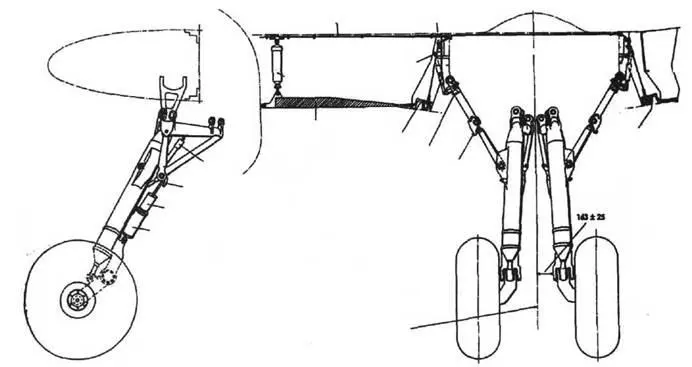

Стойка главного шасси.

Хвостовое колесо.

Стойка главного шасси.

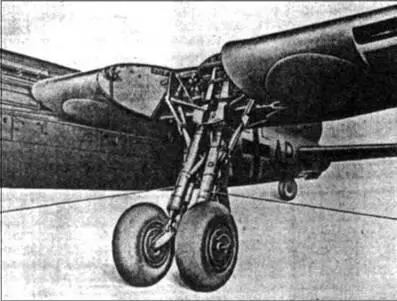

Шасси Не 177A-1.

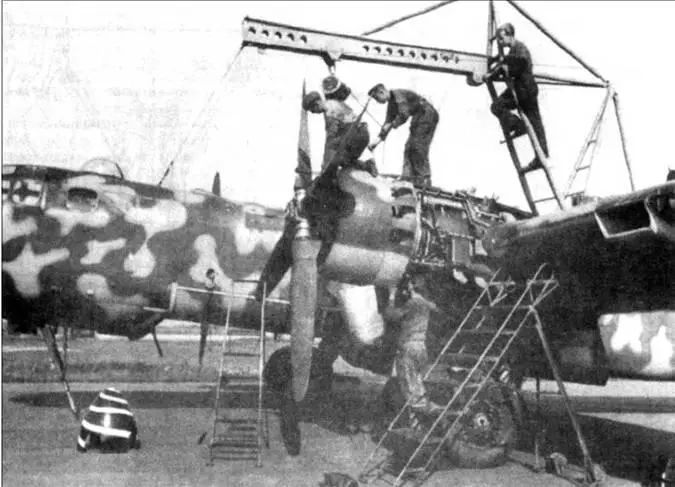

Замена двигательной установки на Не 177A-5/R6 из II./KG 40, Бордо-Мериньяк, весна 1944 года.

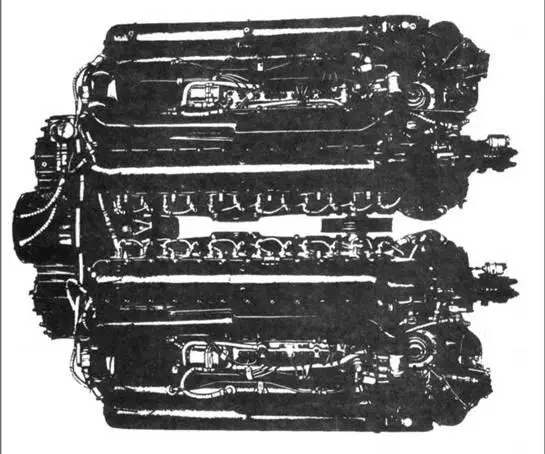

Двигательная установка DB 606.

Самолеты Не 177 носили стандартные алфавитно-цифровые обозначения, применявшиеся в бомбардировочных частях люфтваффе. Два первых знака (буква и цифра) обозначали часть, а две другие буквы — принадлежность данного самолета в рамках группы или полка. Обозначения наносились на бортах фюзеляжа таким образом, что первые две буквы находились перед крестом, а две другие — за ним. Например, обозначение могло иметь вид «V4+AA». Буквы и цифры обозначения имели в ширину 560 мм. Ширина линий, которыми делались буквы и цифры составляла 140 мм. Интервал между литерами 270 мм. Тактические обозначения повторялись на нижней стороне крыльев.

Обозначения наносили черной краской. Иногда код эскадрильи делался цветом эскадрильи. На самолетах из KG 100 код делался в виде белого контура букв. В 1944 году использовались тактические обозначения меньшего размера. Тогда литеры имели ширину всего 180–230 мм. Такие уменьшенные обозначения встречались на самолетах из KG 1, KG 40 и KG 100.

Кроме тактических обозначений самолеты часто несли свой радиопозывной. Внешне радиопозывной представлял собой такой же четырехлитерный код, но не содержал цифр. Например, прототип V1 имел радиопозывной CB+RP.

Тактические номера наносились смываемой краской Ikarol или Foerster 346/ 22 (черная) или 346/21 (белая).

На самолеты также наносились элементы быстрой идентификации.

Эксплуатационные обозначения делались в разных местах обшивки самолета красной краской Flieglack 7164.23 RLM 23 Rot (предупреждающие надписи), а также черной краской Flieglack 7164.22 RLM 22 Schwarz или желтой краской Flieglack 7164.04 RLM 04 Gelb.

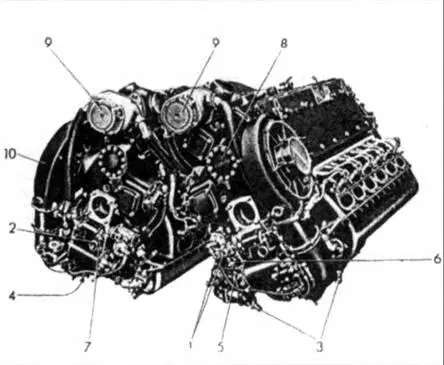

Двигательная установка Daimler-Benz DB 606. 1. Патрубок топливной системы. 2. Патрубок системы смазки. 3. Выходные патрубки системы смазки. 4. Заборник охлаждающей жидкости. 5. Масляный фильтр. 6. Тяга карбюратора. 7. Блокиратор двигателя. 8. Детали стартера. 9. Сдвоенные магнето Bosch. 10. Наддув.

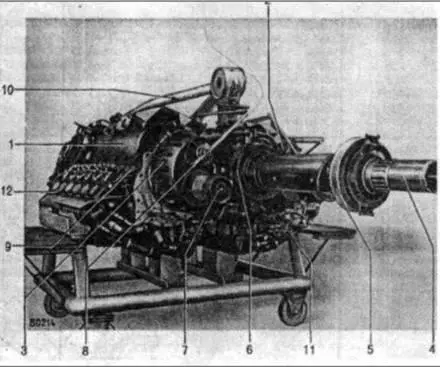

Двигательная установка DB 610. 1. Правый мотор DB 605. 2. Левый мотор DB 605. 3. Общий редуктор. 4. Вал винта. 5. Передний подшипник вала винта. 6. Задний подшипник вала винта. 7. Генератор. 8. Рычаг сцепления правого двигателя. 9. Выпускной патрубок системы охлаждения. 10. Система обдува двигателей. 11. Масляный фильтр. 12. Выхлопная система.
